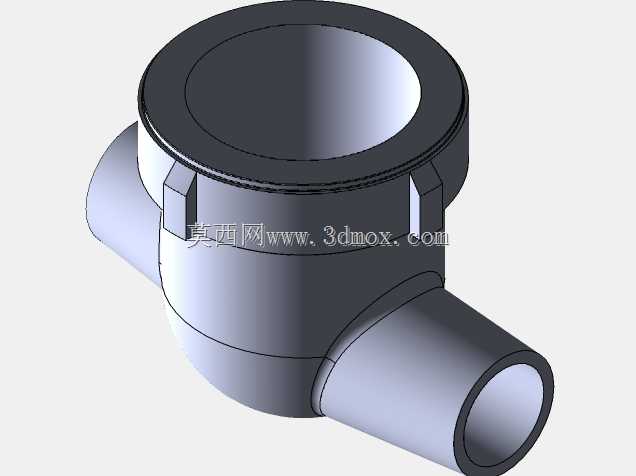

15mm口径旋翼式民用冷水水表壳体结构

　　日常民用给排水系统里，小口径冷水表是入户计量的核心部件，本次呈现的15mm口径水表壳体结构，完全贴合家装分户供水、老旧小区水网改造、出租屋分户计量等常见场景的安装需求，区别于大口径工业用表，15mm规格对应常规4分供水管道，是国内住宅入户支管的通用适配尺寸。从实际使用场景出发，这类水表常年处于带压供水环境，工作压力覆盖常规市政供水的0.1-0.6MPa区间，壳体作为承压核心部件，设计时首先要考虑的是长期静水压下的结构强度，同时还要兼顾水流经过时的流道平顺性，避免因流道突变产生压损，影响末端出水压力。整个壳体采用一体化注塑或铸造成型思路，主体腔室为圆柱形结构，顶部预留的环形台阶是表芯安装位，用来放置叶轮、计数机构等核心计量组件，

　　顶部的环形凸缘是压盖旋合位置，通过螺纹压盖将表芯密封固定在腔室内，同时预留玻璃观察窗的安装位置，方便日常抄读数值。两侧的外伸接口为同轴等径结构，接口内径与主体腔室做平滑过渡，避免水流进入腔室时产生紊流，影响叶轮转动的计量精度，接口处的结构预留了外螺纹安装位，可直接匹配4分管道的内螺纹接头，安装时无需额外变径配件，能直接嵌入水平敷设的供水支管中。设计过程中特意将两侧接口的轴线设置在主体腔室的中下部位置，这样水流进入腔室后会直接冲击叶轮下部，带动叶轮匀速转动，不会出现水流直冲叶轮轴导致的偏磨问题，能有效延长表芯的使用寿命。壳体外壁的两处对称凸块是安装扳手的卡位结构，现场安装时可以用管钳卡住这两个位置发力，

　　避免直接夹持壳体圆柱面导致的变形开裂，同时凸块也做了圆角过渡，不会在安装过程中划伤施工人员。从安装边界来看，整个壳体的轴向总长度控制在常规水表安装预留间距范围内，两侧接口的同轴度公差控制在0.1mm以内，安装后不会出现管道别劲的问题，顶部腔室的外径尺寸匹配通用水表压盖、保温套的规格，后期运维更换配件时无需定制，可直接采购通用件替换。壳体底部没有多余的凸起结构，安装时可以直接贴靠墙面或管道支架，不需要额外预留底部避让空间，适合管道井内狭小空间的安装场景。流道设计上，进水侧接口到腔室的过渡段做了圆弧导流处理，出水侧则做了缓扩结构，能有效降低水流经过水表时的压力损失，实测在额定流量下，压损不会超过0.02MPa，

　　不会对高层住户的末端出水压力造成明显影响。考虑到民用场景的防冻需求，壳体的壁厚设计在满足承压要求的前提下，预留了足够的保温层缠绕空间，外壁的光滑曲面也方便保温材料紧密贴合，减少冬季低温冻裂的风险。整个结构没有多余的复杂曲面，建模时优先采用旋转、拉伸等基础特征完成，特征树逻辑清晰，后续如果需要调整口径规格，只需要修改两侧接口的尺寸参数、调整主体腔室的直径即可快速衍生出20mm、25mm等其他常用规格的模型，能大幅降低同系列产品的建模效率。对于结构设计从业者来说，这个模型可以作为小口径流体计量类壳体设计的参考，尤其是承压结构的壁厚分布、安装卡位的位置设置、流道过渡的处理方式，都贴合实际工程应用的需求，没有冗余的设计元素，每一处结构都对应实际生产、安装、使用环节的具体需求。
