水族馆外置槽式过滤箱结构设计

　　这套外置过滤装置面向中小型水族馆、家庭大型鱼缸以及商用展示水体的循环净化场景，核心作用是把缸内水体引出后，在独立槽体内完成逐级物理拦截与滤材承载，再回流至养殖展示区。现场布置时，过滤箱通常位于鱼缸底柜、设备间或水体旁侧低位，依靠重力溢流或循环泵形成稳定水流；相比挂缸式小型过滤器，槽式结构拥有更大的滤材容积和更清晰的维护分区，适合鱼只密度较高、投喂频繁、悬浮物较多的水体。

　　从三维结构看，主体采用长条形敞口箱壳，内部由两道竖向隔板分隔成三个连续滤室。水流并非简单直线穿过箱体，而是利用隔板与腔室之间的高度差形成折返路径：水体进入第一格后，可先经过粗过滤纤维或滤棉，截留粪便、残饵和较大颗粒；随后进入中间滤室，放置生化棉、陶瓷环、细菌屋等培菌滤材，为硝化菌群提供附着面积；最后一格通常作为清水仓，布置水泵、加热棒或液位缓冲空间，使处理后的水稳定送回鱼缸。多仓串联的设计避免了滤材混杂，也让物理过滤和生化过滤的维护边界更加明确。

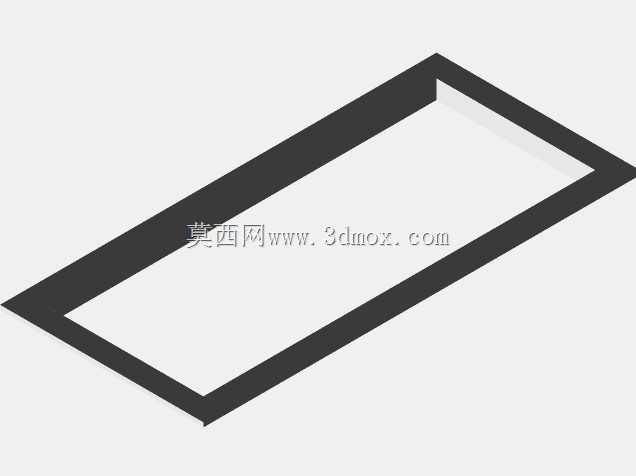

　　外形上，箱体以矩形为基础，外壁和底板构成承水壳体，顶部敞开，便于铺设、取出和清洗过滤纤维。隔板与底板、侧壁之间需要保证连续密封，防止未经过滤的水从缝隙短路窜流。槽体边角在建模时采用规整直角过渡，既便于板材折弯、焊接或粘接，也能减少内部死角；实际加工中可根据材质选择玻璃粘接、亚克力折弯、PP板焊接或玻璃钢成型。若用于海水系统，还应在材料选择上关注耐盐雾和耐腐蚀性，避免普通钢材长期接触水体后产生锈蚀污染。

　　安装边界方面，长条箱型结构对底柜平面尺寸有明确要求，长度方向需预留滤室抽取和滤棉更换空间，宽度方向要兼顾管路接入、水泵放置和手部操作。箱体顶部不能完全被柜体横梁遮挡，否则日常清洗滤材会受到限制；外侧应预留进水管、出水管、排污管以及电缆走线位置。若采用低位溢流方式，鱼缸水位与过滤箱水位之间要建立可靠的重力落差，泵流量、回水管径和溢流口径需匹配，防止停电后回水过量造成溢水。对于放置在室内的设备，箱体底部还应设置水平垫面或接水盘，避免微小渗漏影响柜体和地面。

　　设计思路上，该结构没有追求复杂外形，而是把维护便利性和水流组织放在首位。三个腔室依次承担沉淀拦截、滤材承载和清水回流功能，用户可根据水体负荷调整每格滤材厚度。第一格优先放置可频繁更换的过滤纤维，利用密集纤维层捕捉悬浮颗粒；中间格保持较高孔隙率，避免水流全部从局部通道穿过；最后一格控制液位，保证水泵吸水口始终处于水面以下，减少吸入空气和噪声。隔板高度需要结合总流量校核，过高会增加水体翻越阻力，过低则可能在滤材堵塞时发生漫流。

　　在工程建模阶段，壳体壁厚、隔板高度、底部加强和边缘翻边是重点。敞口水箱装满滤材和水后，侧壁会承受侧向静水压力，长侧板若面积较大，应通过外框、拉筋或加厚板材控制变形。底板与侧板连接处是渗漏高风险区域，结构上可保留圆角或焊接余量；若采用透明材质，外观看似简单的直角槽，在粘接面宽度、胶缝连续性和底部支撑均匀性上都不能省略。管路开孔位置应远离边角应力集中区，并为接头密封圈、锁紧螺母和软管弯曲半径留出操作空间。

　　实际使用中，这类过滤箱的价值在于把水处理过程从鱼缸内部转移到独立设备区，使展示缸内减少设备遮挡，也让滤材清洗不必在鱼缸中直接操作。过滤纤维堵塞后，可单独取出第一格滤材冲洗或更换；生化滤材则不宜频繁彻底清洗，以保护微生物膜。槽体容积越大，水质缓冲能力通常越强，但也会增加设备占地和系统总水量，因此选型时需要结合鱼缸体积、饲养密度、泵流量和维护周期综合确定。三维模型在方案沟通中可直接用于核对腔室划分、隔板走向、管路接口和柜体空间，使过滤系统在加工前就能明确水流路径与安装边界。
