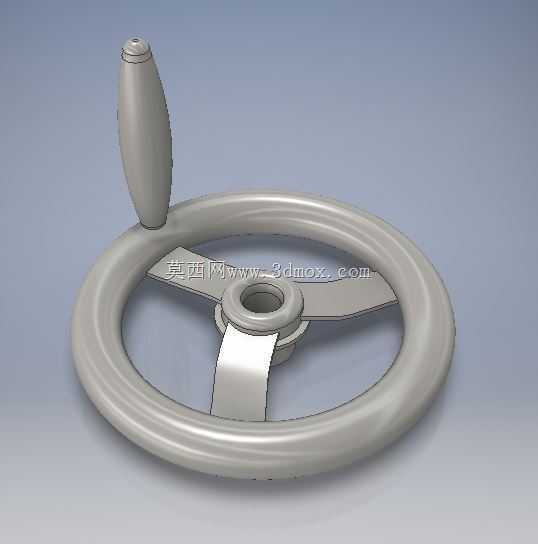

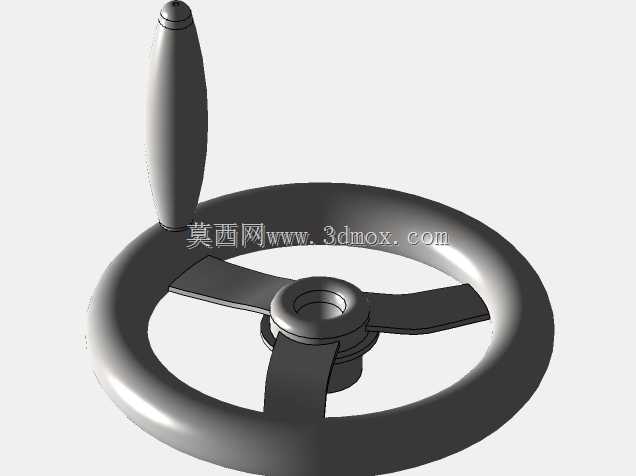

带旋转握柄的工业设备操作手轮结构

项目分类:通用五金配件 发布时间:2022-05-13 ID:625468
  • 带旋转握柄的工业设备操作手轮结构
  • 带旋转握柄的工业设备操作手轮结构

  这类带立式握柄的手轮结构,在工业设备的手动调节环节应用十分广泛,从普通机床的进给微调、工装夹具的锁紧调节,到印刷设备、包装生产线的工位手动校准,再到各类检测试验台的位移调整工位,都能见到这类操控件的身影。和无握柄的光面手轮不同,额外增设的可转动握柄,能让操作人员在连续转动手轮时无需反复调整手部握持位置,大幅降低长时间操作的疲劳感,尤其适合需要多圈转动、调节行程较长的工况。

  从功能特性来看,该手轮采用三辐条支撑轮缘的结构,轮缘做了圆弧过渡的加厚处理,握持时不会硌手,即便戴劳保手套操作也能获得足够的摩擦力,不会出现打滑问题。中心的安装轴套做了沉孔设计,既可以适配带键槽的传动轴,也能根据安装需求加工成光孔配合顶丝锁紧,适配不同直径的调节轴。立式握柄通过转轴固定在其中一根辐条上,握柄自身可绕固定轴自由转动,转动手轮时握柄和手掌接触的位置不会产生相对滑动摩擦,操作手感更顺滑。握柄表面做了微弧的收腰造型,贴合人手握持的自然弧度,长时间施力也不会产生明显的压痕。

  设计这类手轮的时候,首先要考虑的是操作力矩的传递效率,轮缘的直径大小直接决定了相同施力下能输出的调节扭矩,这款手轮的轮缘直径属于中等规格,既不会因为直径过大占用过多设备安装空间,也不会因为直径过小导致调节时需要施加过大的握力,适配多数需要手动微调的中低负载调节工位。辐条采用等宽的扁钢式结构,和轮缘、中心轴套的连接位置都做了圆角过渡,避免应力集中导致长期受力后出现断裂问题,同时三辐条的对称结构能让手轮转动时的动平衡更好,高速转动时不会出现明显的偏摆。握柄的安装位置特意偏离手轮中心一定距离,保证转动时的力臂足够,同时握柄的高度经过测算,转动到最低位置时和设备安装面板之间留有足够的安全间隙,不会出现刮蹭面板或者夹手的问题。

  从安装边界来看,中心轴套的轴向长度做了适配常规设备面板厚度的设计,安装时轴套穿过面板上的安装孔,通过背面的锁紧螺母或者键连接就能完成固定,不需要额外设计复杂的安装座。手轮整体的外轮廓没有尖锐的棱角,所有外露边缘都做了倒钝处理,符合工业设备操作件的安全设计要求。轮缘的厚度控制在合理范围,握持时手掌能完全包覆轮缘侧面,施力时更稳定。握柄的顶端做了圆弧封边,不会勾挂操作人员的衣物或者劳保手套,避免操作时出现安全隐患。

  在实际选型应用中,这类手轮通常用在不需要频繁电动调节、但需要精准手动微调的工位,比如设备调试阶段的位置校准、生产过程中的小范围参数调整,相比直柄式的调节手柄,手轮的多圈转动特性更适合小行程高精度的调节需求,每转动一圈对应的调节位移可以通过配套的丝杠螺距精确控制,操作人员可以通过转动的圈数直观判断调节量,配合设备上的刻度标识就能实现精准对位。握柄的可转动设计也让快速转动手轮成为可能,需要大行程调节时可以扶着握柄快速连续转动,不需要像普通手轮那样反复松手重新抓握,调节效率能提升不少。

  结构细节上,握柄和辐条之间的连接转轴做了间隙配合,保证握柄转动灵活不会卡滞,同时转轴两端做了铆压封边,长期使用也不会出现松脱掉落的问题。中心轴套的内孔可以根据实际使用需求加工成不同的配合公差,和传动轴之间可以采用间隙配合加顶丝固定,也可以采用过渡配合加键连接传递更大的扭矩,适配不同负载的调节场景。手轮的整体材质通常采用增强尼龙或者铸铁喷塑处理,兼顾结构强度和握持手感,在有腐蚀环境的工位还可以选用不锈钢材质加工,满足不同工况的使用需求。
