带脚踏锁止结构的落地支撑脚结构设计

　　这款带脚踏锁止结构的落地支撑件，最初是为工业梯具、移动工作台、轻型可移位设备的落地固定需求开发的结构方案，核心解决移动类工装设备在作业工位需要快速锁止、移位时可快速解锁的实际痛点，在车间流水线旁的移动工具梯、仓储区域的登高取货梯、轻型可推移作业台、展会临时搭建的可移动展架支撑场景中都有极高的适配性。

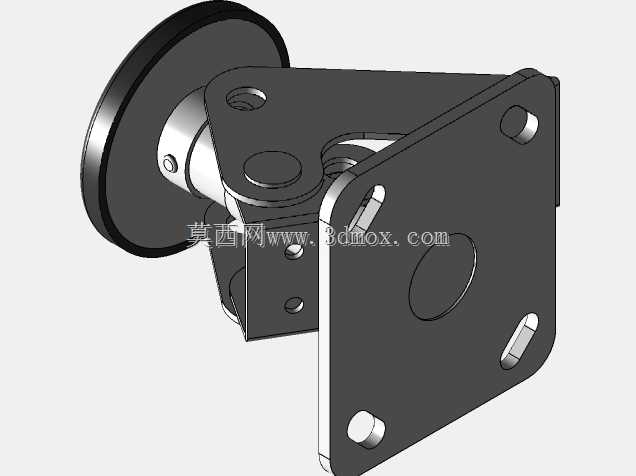

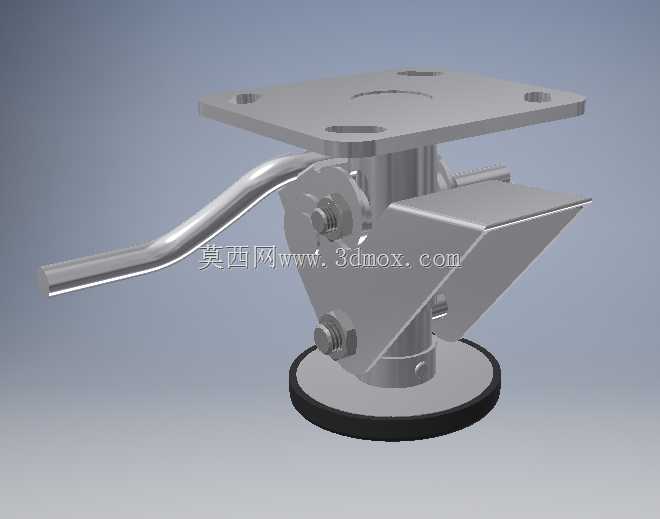

　　从功能特性来看，整个结构分为顶部安装法兰、中部支撑立柱、脚踏锁止连杆机构、底部防滑承压盘四个核心部分。顶部法兰采用方形带安装孔的平板结构，四个沉头安装孔沿法兰对角对称分布，安装时可通过螺栓直接与梯具底梁、设备底部框架的安装面贴合锁附，法兰面与立柱采用满焊连接，保证支撑时的抗扭与抗剪切强度，避免设备移位或承重时法兰与立柱连接处出现开裂变形。中部立柱为空心圆管结构，在保证整体支撑强度的前提下尽可能降低结构自重，立柱侧面预留的销轴安装位，用于连接脚踏锁止的连杆组件，所有销轴孔位都做了铰孔处理，装配后连杆摆动无旷量，长期踩踏使用也不会出现销轴松脱的问题。

　　脚踏锁止机构是整个结构的核心设计点，采用杠杆式传动结构，踩下脚踏杆时，连杆带动底部的楔形锁块下压，将底部承压盘牢牢压在地面上，同时楔形块的自锁角度设计在7度以内，保证承重状态下不会出现自行松脱的问题，不需要额外的锁销固定；需要移位时，用脚向上挑动脚踏杆尾端，即可带动楔形块抬起，解除承压盘与地面的压紧力，整个操作过程不需要弯腰手动操作，作业人员站在设备旁即可完成锁止与解锁的切换，适配车间作业时双手持物的操作场景。底部承压盘采用金属基体加底部橡胶防滑垫的复合结构，金属基体保证承压时的结构强度，不会因为长期承重出现盘体变形，底部的橡胶垫采用邵氏硬度65度的丁腈橡胶材质，既可以在水泥地面、环氧地坪、瓷砖地面上提供足够的静摩擦力，避免设备受水平力时出现滑移，也能避免金属盘直接接触地面刮伤地坪涂层，橡胶垫与金属盘采用硫化粘接工艺，长期踩踏摩擦也不会出现脱胶脱落的问题。

　　从安装边界来看，顶部法兰的安装孔距适配市面上绝大多数工业梯、轻型移动设备的底部安装尺寸，立柱的有效支撑高度可根据实际使用需求做系列化调整，常规款的支撑高度在120mm到180mm之间，可适配底部安装面距离地面高度在100mm到200mm区间的设备，底部承压盘的直径设计为100mm，单支支撑脚的额定静载荷可达800kg，常规四支配套使用的情况下，可满足总重3吨以内的设备支撑锁止需求。设计过程中特意规避了突出的尖锐棱角，所有钣金件的边缘都做了R2的倒圆角处理，避免作业人员操作时被边角划伤，脚踏杆的末端套有防滑橡胶套，脚踩接触时不会出现打滑，同时降低踩踏时的金属碰撞异响。

　　在实际选型适配时，需要注意安装面的平面度公差控制在1mm以内，若设备底部框架的安装面存在焊接变形，需要预先做找平处理再安装支撑脚，避免长期受力不均导致立柱出现弯曲变形；若使用场景存在油污、积水等情况，可将底部橡胶垫更换为耐油防滑材质，进一步提升复杂地面环境下的锁止可靠性。整个结构的运动部件都预留了润滑脂加注间隙，长期使用时可定期在销轴位置加注少量润滑脂，保证连杆机构摆动顺畅，避免出现卡滞问题。相较于传统的螺栓调节式支撑脚，这种脚踏锁止结构的操作效率提升60%以上，不需要反复拧动调节螺母，单次锁止或解锁的操作时间不超过1秒，尤其适配需要频繁移位、定点作业的移动类工装设备，在车间5S管理的落地要求中，这类可快速锁止的支撑结构也能有效避免移动设备随意滑移带来的安全隐患，保证作业工位的设备定位稳定性。
