变径变X截面锥形螺旋弹簧三维设计

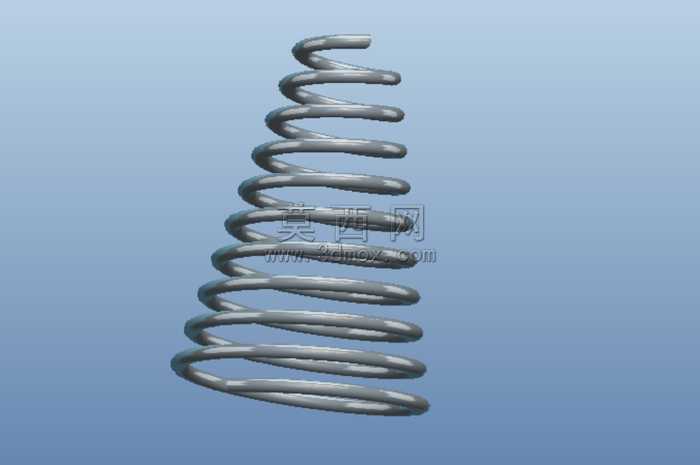

本作品为变径变X截面锥形螺旋弹簧的三维参数化设计成果，建模阶段采用三维机械设计软件完成全流程构建，首先通过基准平面绘制弹簧上下两端的轮廓参考线，确定弹簧整体的锥形变径轨迹，区别于常规等径圆柱弹簧，该弹簧的螺旋半径从底端到顶端呈线性递减趋势，形成上窄下宽的锥形轮廓，可适配安装空间受限、需要渐进刚度的使用场景。截面设计阶段摒弃了常规弹簧的圆形截面，采用X型异形截面作为簧丝的剖切轮廓，通过扫描混合特征将X型截面沿预先绘制的变径螺旋线进行连续扫描，过程中严格控制每一圈螺旋的截面扭转角度，保证X截面的朝向随螺旋升角自然过渡，避免出现特征扭曲、截面畸变的建模错误，同时对螺旋线的节距进行参数化设定，可根据实际工况需求快速调整节距大小，匹配不同的刚度性能要求。材质与渲染阶段，为模型赋予了合金弹簧钢的金属材质，调整材质的反射率、粗糙度参数，还原弹簧钢经热处理后的哑光金属质感，添加柔和的环境漫反射光照，突出X截面的棱边轮廓与螺旋曲面的光影过渡，清晰展现簧丝的异形截面特征与整体锥形结构。结构设计上，该弹簧底端大直径圈可提供更大的支撑接触面积，顶端小直径圈可适配小尺寸安装位，X型截面相比同截面积的圆形截面，具备更优的抗侧向偏移能力，在承受轴向载荷的同时可抵御一定的径向力，避免弹簧受压时出现侧弯失稳的问题，建模过程中对弹簧的两端支撑圈进行了并圈磨平的特征处理，还原实际弹簧的端部安装结构，保证模型可直接用于后续的装配仿真、有限元受力分析环节，整体建模逻辑遵循机械零件设计规范，所有特征均采用参数化驱动，修改螺旋线直径、节距、截面尺寸等参数即可快速衍生不同规格的同类型弹簧模型，大幅提升同类零件的设计效率。
