家用散热风扇轮结构三维设计作品

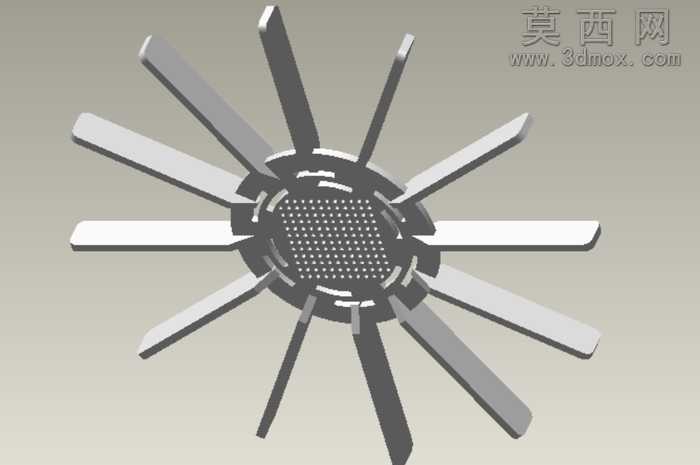

本作品为家用散热场景使用的风扇轮三维设计，建模阶段采用Pro/Engineer Wildfire软件完成全参数化构建，首先以中心安装基准面为草图绘制平面，勾勒出中心方形安装区域的轮廓，该区域表面设计有密集的阵列式凸点结构，用于提升安装时的摩擦力与定位精度，避免扇轮运转过程中出现打滑偏移的问题。中心安装区外围设计有环形限位卡槽结构，用于匹配电机输出轴的卡扣结构，保证传动过程中的同轴度，减少运转时的径向跳动。扇叶部分采用放射状均匀排布设计，共计13片长短错落的直型扇叶，长扇叶与短扇叶间隔分布，这种非等长排布的设计可以打破扇叶旋转时的气流共振频率，有效降低运转过程中产生的气动噪音，同时提升气流覆盖的均匀度。每片扇叶都做了根部加厚、边缘减薄的渐变处理，根部通过圆角过渡与中心轮毂连接，既保证了扇叶根部的结构强度，避免高速旋转时出现应力集中导致的扇叶断裂问题，又能减少扇叶边缘的风阻，提升送风效率。材质渲染阶段，整体扇轮赋予哑光硬质工程塑料材质，模拟ABS注塑成型的表面质感，中心凸点区域做细微的磨砂质感区分，扇叶表面添加轻微的反光效果还原塑料件的真实触感，渲染时采用45度侧光打光，清晰呈现扇叶的厚度变化与轮毂的卡槽结构细节。设计过程中充分考虑了注塑生产的工艺可行性，所有结构转角都添加了不小于R0.5的工艺圆角，避免注塑时出现应力开裂，同时扇叶的拔模角度设置为1.5度，保证注塑件可以顺利脱模。整体结构设计兼顾了散热性能、运转静音效果与生产工艺性，可直接用于小型家用散热风扇、电子设备风冷模块的结构开发参考，模型完成后经过干涉检查与结构合理性验证，所有部件无结构冲突，尺寸参数符合常规家用小功率风扇的装配标准。
