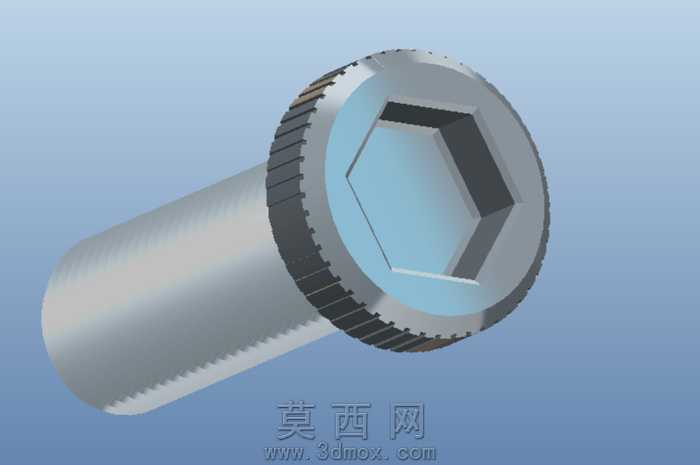

内六角圆柱头滚花螺钉三维建模作品

本作品为内六角圆柱头滚花螺钉的三维参数化建模成果，建模过程严格遵循内六角圆柱头螺钉的通用尺寸规范，首先通过草图绘制螺钉头部的外圆轮廓与内六角驱动沉孔的截面轮廓，对头部外圆边缘添加滚花结构的齿形草图，通过圆周阵列完成整圈滚花齿的特征排布，保证滚花齿的间距均匀、齿形规整，还原手动拧动时的防滑结构细节。螺杆部分通过拉伸生成基础圆柱实体后，采用螺旋扫描命令切除生成连续的三角螺纹牙型，螺纹的牙距、牙高参数均匹配对应公称直径的标准螺纹参数，确保螺纹段与光杆段的衔接处过渡平滑无突兀棱角，还原真实螺钉的杆部结构特征。材质渲染阶段为螺钉整体赋予哑光合金钢材质，对头部端面、内六角沉孔内壁、螺纹牙型表面分别调整粗糙度参数，头部滚花区域设置略高的粗糙度值以模拟滚花加工后的磨砂质感，内六角沉孔的棱边添加微小的倒角特征，还原实际加工过程中的去毛刺工艺细节，螺杆光杆段设置较低的粗糙度以表现冷镦加工后的光滑金属表面效果。渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现内六角沉孔的深度结构、头部滚花的齿形起伏以及螺纹段的牙型轮廓，避免阴影过重遮挡结构细节。设计过程中优先采用参数化关联设计，将螺钉的公称直径、头部高度、螺杆长度、螺纹长度、内六角对边尺寸等核心参数设置为可调整变量，方便后续根据不同规格需求快速修改生成对应尺寸的螺钉模型，所有特征的建模顺序遵循实际零件的加工工艺流程，从头部冷镦成型到滚花加工，再到螺纹滚制，建模逻辑贴合实际生产的工序顺序，保证模型结构的合理性与工程实用性，可直接用于机械装配场景的虚拟装配验证、产品爆炸图制作以及紧固件选型的可视化展示。
