带起重吊具的双层工业管线操作作业平台

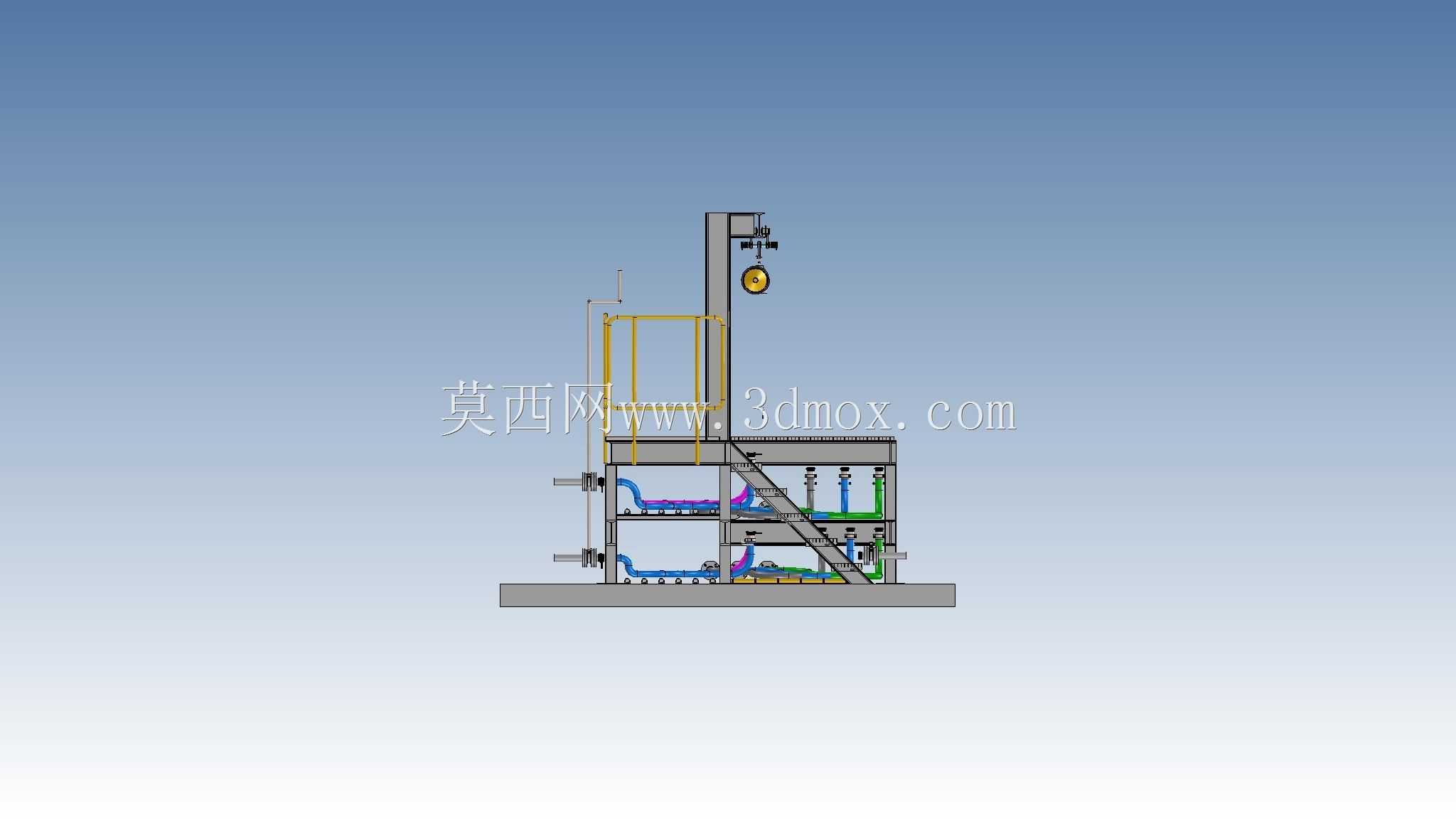

　　这套作业平台结构主要面向厂区内多管线并行的工位操作场景，常见于化工流体输送、车间集中供气供水、小型物料分装转运的工位配套，解决了多层管线阀件操作高度差过大、日常巡检维护无落脚空间、小型阀件更换无就近起吊点的实际痛点。从结构布局来看，整体采用方管焊接框架作为承载主体，底部为整板式安装底座，可直接通过膨胀螺栓固定在硬化混凝土地面，无需额外做预埋基础，适配老车间改造时的场地条件，底座宽度控制在1.2米左右，长度约1.8米，整体占用地面空间紧凑，不会阻断车间主通道的物流通行。平台设置两层操作面，下层操作面距离地面高度约0.4米，主要对应大口径管线的阀组、快拆接头操作位，操作面铺设防滑花纹钢板，边缘设置100mm高的挡脚板，防止工具、

　　小零件从台面掉落砸伤下方人员；上层操作面距离地面高度约1.1米，对应小口径仪表管线、取样阀的操作位，两层平台之间设置带防滑踏步的斜梯，梯道宽度0.6米，踏步间距180mm，符合人工上下行走的人机工程尺寸，梯道两侧设置连续扶手，扶手高度1.05米，中间增设横杆防护，避免人员上下时失足跌落。平台侧边的立式立柱顶部安装了小型手动旋臂吊，吊臂回转半径覆盖整个平台操作区域，额定起重量适配常规阀件、短节管线的重量，无需额外调用车间大型行车就能完成小型部件的吊装更换，大幅降低日常维护的辅助作业时间，旋臂吊的吊钩带防脱卡扣，防止吊索具滑脱。管线排布区域采用分层卡箍固定，不同介质的管线预留了足够的安装间隙，管线与平台框架之间预留了30mm的操作空间，

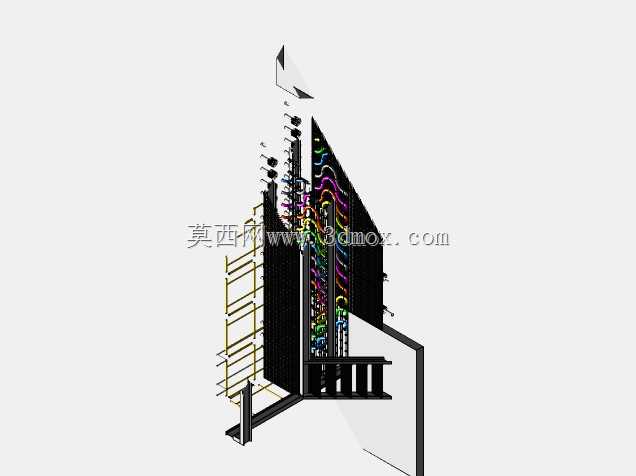

　　方便扳手等工具伸入进行紧固件拆装，管线走向避开了梯道通行区域，不会出现人员上下时碰头、勾挂工作服的问题。设计阶段充分考虑了现场安装的便利性，整体结构拆分为底座框架、梯台组件、旋臂吊立柱、护栏四个模块，各模块之间采用螺栓连接，运输时可拆分叠放，进场后不需要大型焊接设备，两名装配工人半天即可完成整体组装调试。平台的护栏采用可拆卸式设计，当需要搬运长度较长的管线部件到操作面时，可临时拆除对应位置的护栏横杆，作业完成后再装回，兼顾防护安全性和大件物料搬运的灵活性。操作面的承重按照每平方米200kg的均布载荷设计，可同时容纳两名操作人员携带工具在台面作业，框架焊接处全部做倒角打磨处理，没有尖锐毛刺外露，避免作业人员剐蹭受伤。

　　旋臂吊的立柱与底座框架之间设置了加强筋板，抵消吊装时的侧向倾覆力矩，即使在最大起重量、吊臂伸至最远位置时，整体结构的抗倾覆安全系数也满足工业作业平台的规范要求。管线固定卡箍采用带橡胶衬垫的结构，既可以防止管线与金属卡箍硬接触产生磨损，也能吸收管线内流体流动产生的微振动，避免长期振动导致紧固件松动。
