欧姆龙漫反射式光电检测传感元件

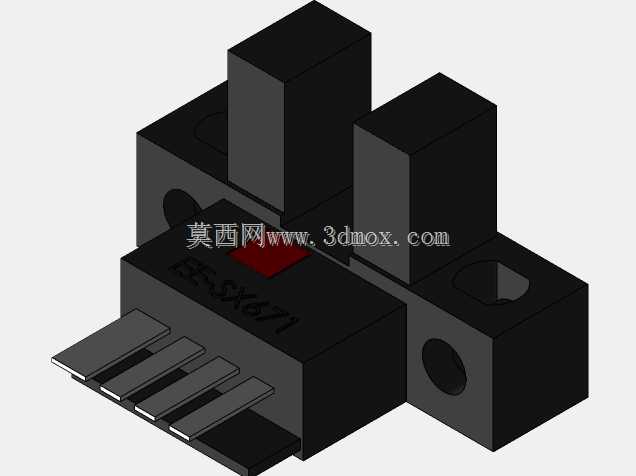

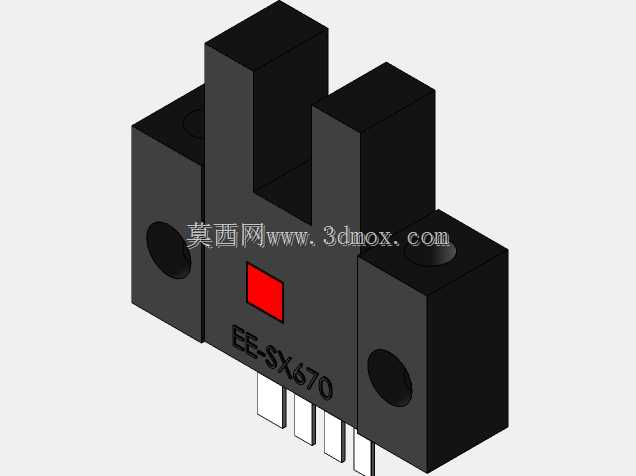

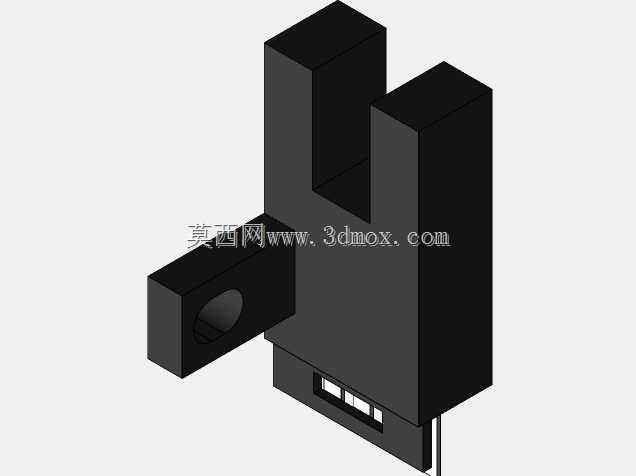

　　这款光电传感元件的三维建模完全还原了实物的装配边界与外形特征，建模过程中优先考虑了设备集成阶段的安装干涉校验需求，所有外轮廓尺寸均按照实物1:1比例还原，出线端的线缆预留长度、安装固定孔的中心距、检测面的朝向角度都做了精准复刻，能够直接导入自动化产线的装配体文件中做布局校验，不需要二次调整尺寸参数。从实际工业应用场景来看，这类小型光电传感器大量部署在3C电子装配线、包装输送线、小型物料分拣工位上，主要用来检测工位上是否存在待加工工件、输送线料道上的物料是否到位、工装夹具的开合位置是否到位，相比传统的机械行程开关，它没有物理接触部件，不会因为长期碰撞产生机械磨损，检测响应速度能达到毫秒级，适合高速运行的自动化产线使用。

　　产品的功能特性上，这款漫反射型传感器不需要额外搭配反射板，依靠自身发射的红外光束被被测物体反射回接收端就能完成检测，对于不透明的金属、塑料、纸质工件都能稳定识别，检测端的红色指示灯可以直观显示当前的输出状态，现场调试的时候不需要额外接万用表就能判断传感器是否正常触发，尾部的出线采用耐弯折的PVC护套线缆，能够适配拖链往复运动的布线场景，长期弯折不会出现线芯断裂的问题。设计思路上，这款传感器的外壳采用了带加强筋的矩形结构，两个安装固定孔做了沉台设计，安装时螺丝头不会突出外壳表面，避免和周边的工装结构产生刮擦，检测端的光学透镜做了内凹处理，能够减少生产现场的粉尘、切削液直接附着在透镜表面，降低日常维护的清洁频率，

　　外壳的边角都做了圆弧过渡，没有尖锐的棱角，在设备维护拆装的时候不会划伤操作人员的手部。外形尺寸与安装边界方面，这款传感器的主体宽度不到15毫米，适合在狭小的安装空间内部署，比如小型模组的滑台侧边、精密装配的夹具旁，不会占用过多的设备安装空间，安装孔的间距适配行业通用的安装支架尺寸，可以直接搭配标准的L型金属支架固定在铝型材机架上，不需要单独定制安装配件，出线端的位置在传感器主体的正下方，布线的时候线缆可以顺着型材槽位走线，不会和周边的运动部件产生干涉。在做产线三维布局的时候，这类传感器的模型需要重点确认检测面和被测物体的距离是否在额定检测范围内，同时要预留出接线和拆装的操作空间，不能把传感器紧贴在其他部件旁边，

　　不然后期更换的时候没有操作空间拆卸固定螺丝，还要注意传感器的检测面不能正对强光源，不然会出现检测误判的情况，建模的时候也把光学检测的有效角度范围做了示意，方便布局的时候调整安装角度，避开现场的照明光源和其他传感器的发射光束，减少信号干扰的问题。这类小型光电传感器是自动化设备里最常用的检测元件之一，建模精度直接影响到后期产线装配的效率，精准的三维模型能够在设计阶段就排查出安装干涉、检测距离不足、布线空间不够等问题，减少现场调试的时候反复调整安装位置的工作量，也能提前统计所需的安装支架、线缆长度等辅材数量，提高设备设计的整体效率。
