激光粉尘空气质量检测传感器结构设计

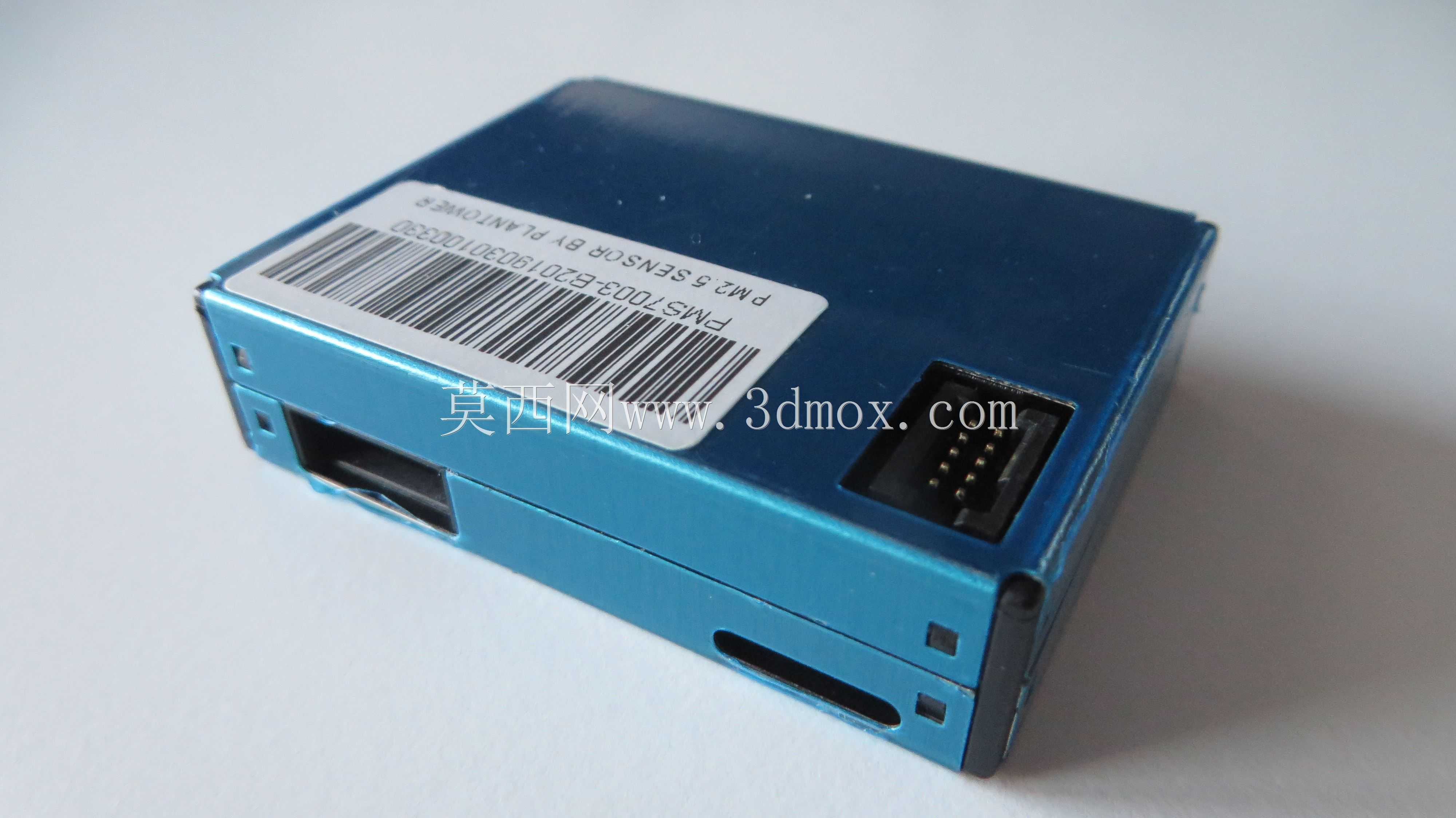

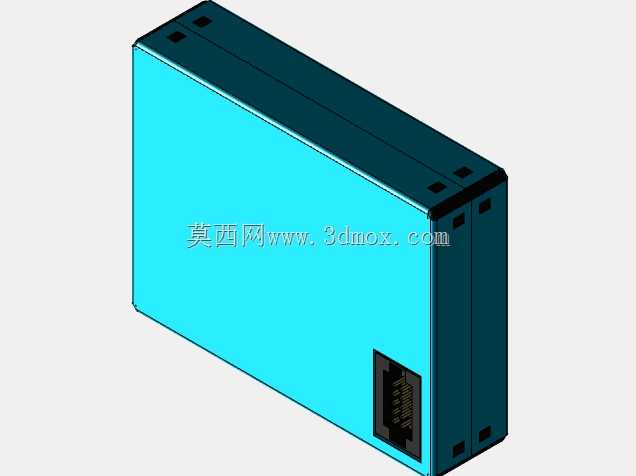

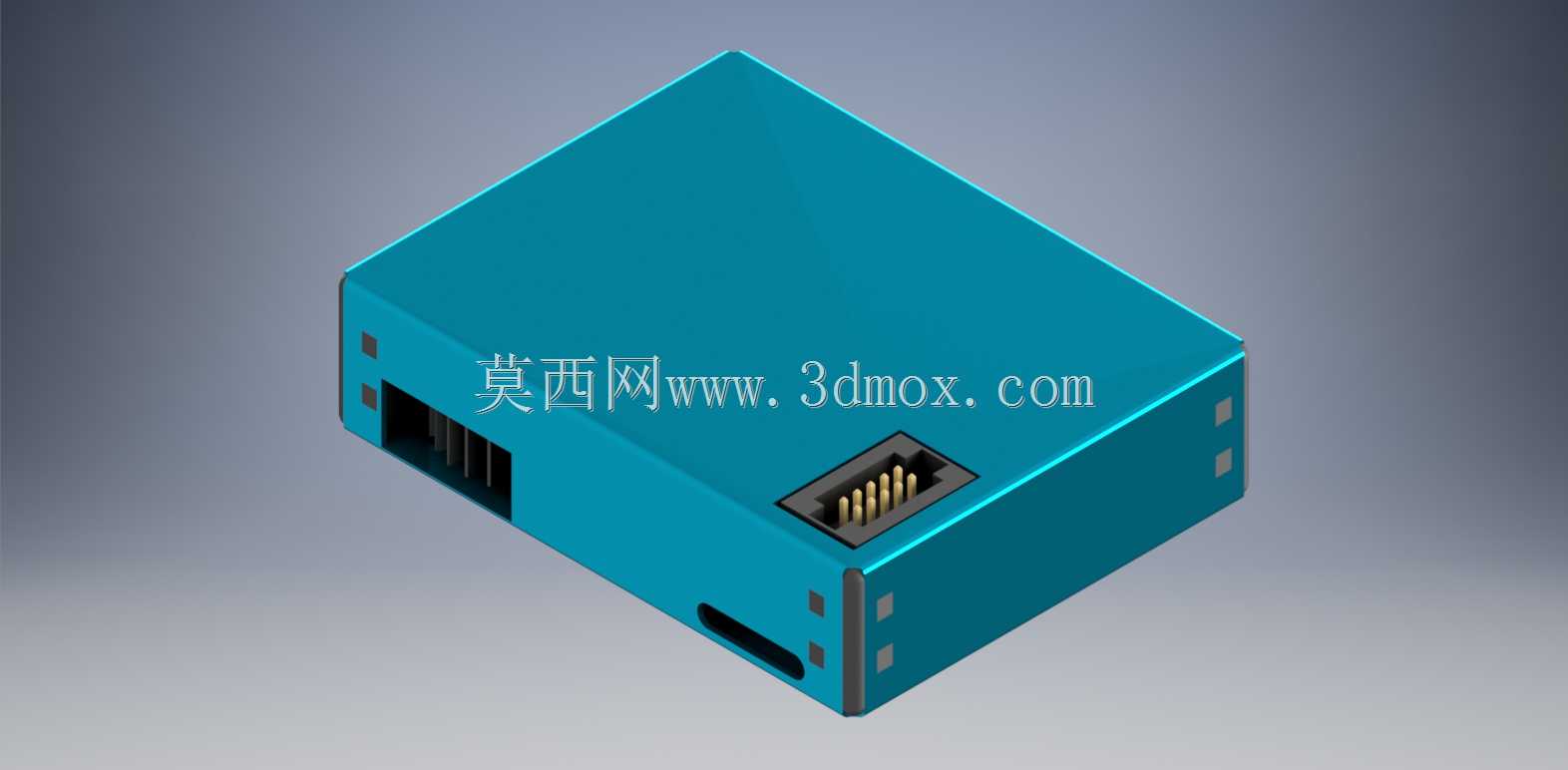

　　在民用空气净化设备、工业环境扬尘监测点位、车载空气循环系统、智能家居新风模块的选型与结构适配环节，这类激光散射原理的粉尘传感模块是核心感知部件，负责实时采集空气中悬浮颗粒物的浓度数据，为设备的运行档位调节、滤网寿命计算、空气质量数值输出提供原始检测依据。本次建模还原的这款激光粉尘传感模块，在结构设计上充分考虑了量产装配与终端集成的实际需求，外壳采用方正的盒式一体化结构，主体腔体为封闭设计，仅在侧面预留气流通路与电气连接接口，既可以避免外界杂散光进入光学检测腔干扰检测精度，也能阻挡大颗粒杂物、浮尘落入内部光路造成检测偏差。从安装边界来看，模块整体为规则长方体结构，边角做了小尺寸倒角处理，不会在装配时刮伤周边线束或结构件，

　　外壳侧面预留的定位凸点与安装卡槽，能够直接卡入终端设备的预设安装位，不需要额外设计复杂的固定支架，仅需在安装位周边预留2mm左右的装配间隙即可完成组装，大幅降低终端设备的结构设计复杂度。模块侧面的排针接口采用标准间距设计，引脚定义匹配行业通用的通讯协议，硬件工程师在做电路设计时可以直接套用成熟的参考电路，不需要重新开发适配电路，缩短整机研发周期。气路设计上，模块的进气与出气流道做了优化的导流结构，进气口位于模块侧下方，能够避免垂直落尘直接堆积在检测腔入口，出气口位置与进气口形成对角布局，保证采样气流可以平稳流过光学检测区域，不会形成紊流导致检测数据波动。光学检测腔位于模块内部核心位置，做了全遮光的迷宫式结构设计，

　　从结构层面杜绝外界光线干扰，激光发射端与接收端的安装位在建模时做了精准的位置公差预留，保证量产装配时元器件的对位精度，避免因装配偏差导致检测一致性差的问题。在实际终端集成场景中，这款传感器可以适配桌面空气净化器、壁挂式新风机、便携式空气质量检测仪、车载空气净化器、工业扬尘在线监测终端等多种设备，不同场景下的安装要求都能通过这个方正的外壳结构适配：在桌面净化器内部安装时，可以直接将模块固定在风机进风侧的风道壁上，采样口正对进风气流方向，保证采集的空气样本与实际进风空气质量一致；在便携式检测设备中应用时，模块的小尺寸结构不会占用过多内部空间，仅需在设备外壳对应位置预留采样进气孔即可，不需要额外设计导气结构；在工业监测点位使用时，

　　模块的封闭外壳可以抵御一定程度的环境湿度与浮尘影响，配合外部防护外壳即可长期稳定运行。建模过程中对模块的所有外部接口、安装定位特征、外形尺寸都做了1:1的还原，排针的引脚尺寸、间距，接口的凸起高度，外壳的壁厚，安装卡槽的深度与宽度都按照实际量产零件的尺寸参数绘制，结构工程师在做整机设计时可以直接调用这个模型进行装配干涉检查，提前排查安装位预留不足、接口与周边结构件干涉、气路被遮挡等常见设计问题，减少打样验证的次数。模块外壳的分模线位置也在模型中做了体现，结构工程师在设计配套安装结构时可以避开分模线的凸起位置，避免装配时出现贴合不严的问题。另外，模块上预留的定位孔位置也做了精准还原，对于需要螺丝固定的安装场景，可以直接按照模型上的孔位设计安装柱，不需要反复核对实物尺寸。从功能实现的结构支撑来看，这款传感器的内部布局将激光发射组件、光电接收组件、信号处理电路、气泵组件合理分配在腔体内部，各个组件的安装位在外壳内部都做了对应的支撑筋与定位柱，既可以保证各个组件的位置精度，也能提升外壳的整体结构强度，避免在装配或使用过程中因挤压导致外壳变形，影响内部光路的对位精度。在做设备结构设计时，还需要注意在传感器的周边预留一定的散热空间，虽然模块整体功耗不高，但长期连续运行时电路部分会产生少量热量，预留间隙可以避免热量堆积影响元器件的工作稳定性，同时也能保证采样气流的温度不会出现局部异常，保障检测数据的准确性。
