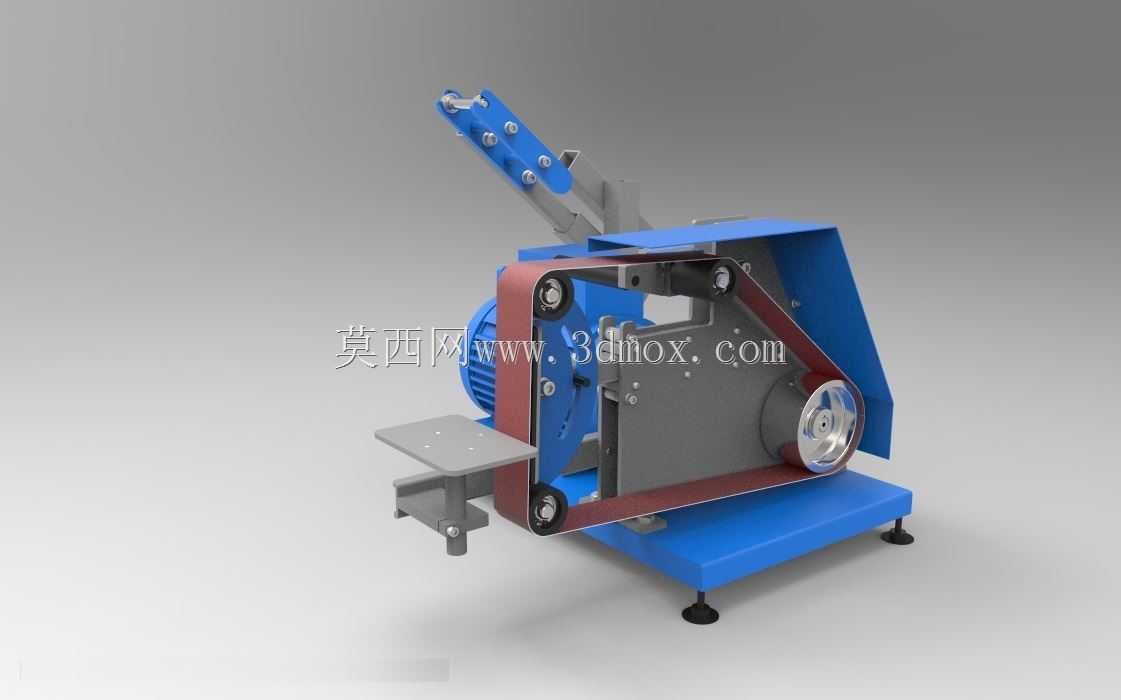

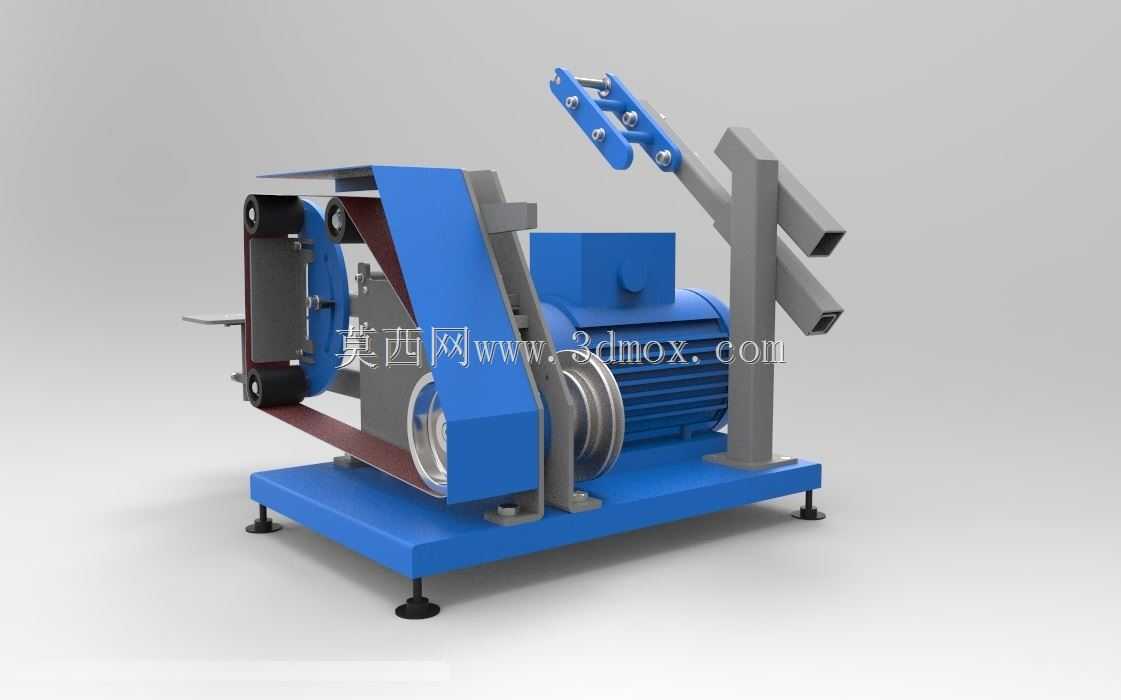

立式小型工业砂带磨削打磨设备结构

　　这款砂带磨削设备的结构设计，完全围绕小型机加工车间、五金修配工位的实际打磨需求展开，没有冗余的装饰性结构，所有部件的排布都优先考虑操作便利性与运行稳定性。从实际应用场景来看，这类设备常布置在焊接工位旁、机加工序末端，用来处理金属工件的焊缝余高打磨、冲压件飞边去除、小型零件表面除锈抛光、刀具刃口修磨等作业，相比手持角磨机，它的磨削接触面更均匀，作业时的进给稳定性更好，能有效避免手持打磨带来的工件表面凹凸不平、磨削量失控的问题，也能降低操作人员长时间持握打磨工具的劳动强度。

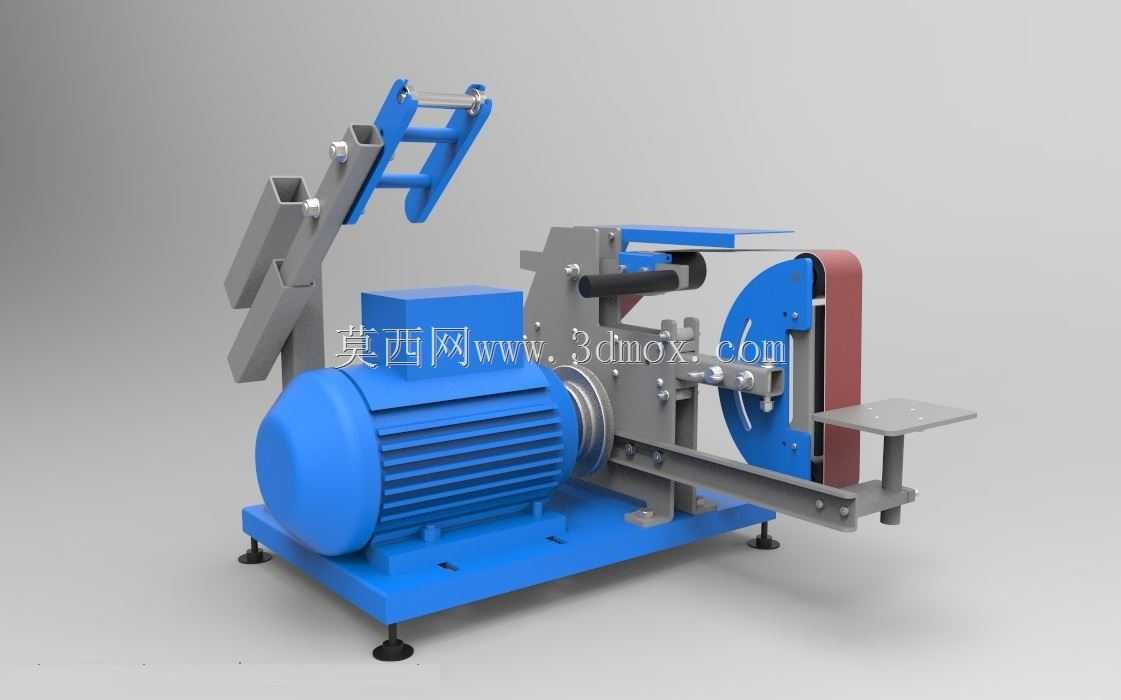

　　设备的整体支撑采用一体式焊接底座搭配可调脚杯的结构，底座为加厚钢板折弯焊接成型，内部预留了电机安装位与配重空间，运行时能抵消砂带高速运转带来的振动，四个可调脚杯可以根据车间地面的平整度单独调节高度，保证设备整体处于水平状态，避免长期倾斜运行导致砂带跑偏、轴承偏磨的问题。驱动单元采用卧式安装的三相异步电机，电机输出轴直接驱动主动砂带轮，省去了中间传动的皮带或齿轮结构，既减少了传动环节的功率损耗，也降低了后续维护的复杂度，主动轮表面做了滚花包胶处理，能增大与砂带背面的摩擦力，避免砂带高速运转时出现打滑丢转的情况。

　　砂带的张紧与调偏结构集成在设备上部的摆臂组件上，张紧机构采用弹簧顶推式结构，操作人员可以通过摆臂端部的调节螺栓调整张紧力大小，适配不同厚度、不同粒度的砂带安装需求，调偏结构则通过从动轮的轴向角度微调，保证砂带在高速运转时始终处于轮体的中心位置，不会出现窜动刮边的问题。设备的接触轮组件做了模块化设计，可以根据不同的作业需求更换不同硬度、不同型面的接触轮：打磨平面工件时可以更换平面橡胶接触轮，保证磨削面的平整度；处理工件内孔、圆弧曲面时，可以更换小直径的硬质接触轮，适配曲面的磨削需求；修磨刀具刃口时还能更换带支撑平台的接触组件，保证刃口角度的一致性。

　　设备侧面设置了可调节角度的工件托架，托架可以根据打磨需求调整前后位置与倾斜角度，操作人员打磨小型工件时可以将工件抵在托架上进给，避免手部直接靠近高速运转的砂带，提升作业安全性，托架的支撑面做了防滑纹路处理，防止工件进给时出现打滑移位。从安装边界来看，这款设备的整体占地尺寸不足0.5平方米，不需要做专门的设备基础，直接放置在硬化的车间地面上调整好脚杯水平即可投入使用，电源接入常规的工业三相电就能运行，不需要额外配套气源、液压站等附属设施，非常适合小型加工车间、维修班组的零散打磨作业需求。

　　整机的防护设计也完全贴合工业作业的实际要求，砂带的非工作区域全部设置了可拆卸的钢板防护罩，既能防止磨削过程中铁屑飞溅伤人，也能避免操作人员误触运转的砂带，防护罩采用快拆螺丝固定，更换砂带时不需要借助专用工具就能快速拆卸。设备的排屑方向朝向底座下方，打磨产生的铁屑会直接落在设备下方的地面上，后续清理时只需要清扫设备底部区域即可，不会在设备内部积屑导致部件卡滞。在结构细节上，所有转动部件的轴承都采用了密封式深沟球轴承，能有效阻挡磨削产生的金属粉尘进入轴承内部，延长轴承的使用寿命，所有的连接螺栓都加装了防松垫圈，避免设备长期振动导致螺栓松动脱落。

　　从功能特性来看，这款设备的砂带线速度适配常规的金属磨削需求，既能完成粗磨工序的大余量去除，也能更换细粒度砂带完成精磨抛光工序，一台设备就能覆盖从去毛刺到表面抛光的多道打磨工序，不需要在多个打磨设备之间周转工件，能有效提升小型零件的打磨加工效率。设备的操作门槛较低，操作人员只需要经过简单的培训就能掌握砂带更换、张紧力调节、托架调整的操作方法，不需要具备专业的设备调试能力，非常适合一线操作工人直接使用。
