1.4米翼展P-47雷电像真机航模结构设计

　　本次呈现的P-47像真机航模结构，以二战经典P-47D“雷电”战斗机为原型做等比例缩放，翼展控制在1.4m，适配6S动力系统的安装需求，整体设计兼顾像真度与飞行实操性，可直接用于航模制作、静态展示或遥控飞行场景。从实际应用场景来看，该模型既可以作为航模爱好者DIY制作的结构参考，也能用于航空科普场景的实体教具，帮助学习者理解螺旋桨战斗机的气动布局与结构组成，同时适配像真机航模赛事的参赛尺寸要求，满足外场飞行的结构强度需求。

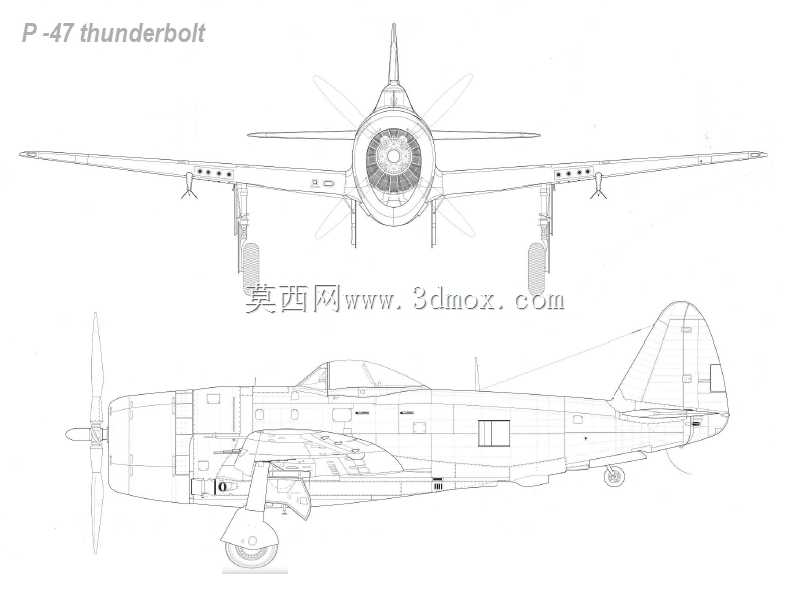

　　从设计思路层面，整体结构优先还原真机的气动外形特征，包括翼型选择、机身截面轮廓、尾翼布局均严格参照真机三视图做缩放适配，同时针对航模飞行的实际受力情况做结构优化。机翼部分采用上单翼布局，保留真机的椭圆翼尖特征，翼型选择适配低速飞行的平凸翼型，在保证升力系数的同时降低失速速度，适合新手操控；机翼内部预留舵机安装位、起落架固定槽以及航灯走线通道，机翼与机身的连接采用碳管插接结构，既保证连接强度，也方便外场拆装运输。机身部分按照真机的分段结构做模块化拆分，从机头到机尾依次分为动力舱、设备舱、座舱段、尾翼连接段，机头部分预留电机安装座、电调散热风道，匹配螺旋桨的整流罩外形完全还原真机的桨毂轮廓，设备舱可容纳接收机、电池、舵机等飞控设备，电池舱位置靠近整机重心点，方便调整配重平衡，无需额外增加配重块即可满足重心要求。

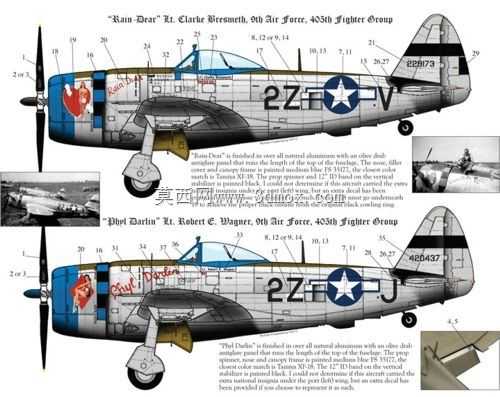

　　外形尺寸与安装边界方面，整机翼展1400mm，机身长度1120mm，机高380mm，起落架轮距260mm，各部件的安装公差控制在0.2mm以内，保证拼接后外形严丝合缝。机翼的安装角设置为2度，水平尾翼安装角0度，垂直尾翼后掠角度与真机一致，舵面的偏转角度预留范围满足3D飞行与常规航线飞行的双重需求，副翼偏转角度上下各15度，升降舵上下偏转20度，方向舵左右偏转25度，舵面与主结构的连接采用合页结构，转动间隙小于0.1mm，避免飞行过程中出现舵面震颤。机身侧面的机徽、涂装标识位置均在结构上做了定位凹槽，方便后期粘贴水贴或喷涂涂装，还原真机的外观细节，包括机腹的副油箱挂点、机翼的机枪口轮廓、座舱盖的框架结构都做了细节还原，兼顾静态展示的像真度。

　　结构强度设计上，针对航模飞行的受力特点，机翼主梁采用直径12mm的碳杆作为主承力结构，翼肋采用轻木层板切割拼接，表面覆盖蒙皮后可承受15G的过载，满足特技飞行的强度要求；机身纵梁采用桐木拼接结构，设备舱位置做局部加强，避免炸机时设备舱变形损坏电子设备；起落架采用后三点式布局，与真机起落架结构一致，主起落架采用钢丝减震结构，可承受降落时的冲击载荷，尾轮与方向舵做联动设计，方便地面滑行转向。动力安装位适配常见的外转子无刷电机，电机安装座的孔位兼容28mm、35mm系列电机的安装尺寸，螺旋桨适配13寸到15寸的两叶或三叶螺旋桨，整流罩内径预留足够空间，避免螺旋桨转动时与整流罩发生剐蹭。

　　实际使用过程中，该结构的模块化设计方便维修更换部件，若飞行中出现机翼或尾翼损坏，可单独更换对应模块，无需重新制作整机；各走线通道预留足够空间，方便电子设备的线路布设，避免线路干涉舵面转动；重心位置标注清晰，组装时只需将电池调整到标注位置即可满足飞行平衡要求，无需反复调试配重。整体设计既还原了P-47战斗机的经典外形特征，又充分考虑了航模制作、飞行、维修的实际需求，在像真度与飞行性能之间做到了较好的平衡，适合有一定制作经验的航模爱好者加工制作，也可作为航空模型教学的结构案例使用。
