PS5壁挂式主机固定安装支架结构

这款壁挂式主机固定支架，主要面向游戏主机的墙面收纳场景设计，解决桌面空间不足、主机放置易磕碰积灰的实际使用痛点，适配PS5主机的外形轮廓与重量承载需求，可将主机稳定固定在墙面、桌下等垂直安装面，释放桌面可用空间，同时避免主机放置在桌面时被误碰倾倒、液体泼溅的风险。

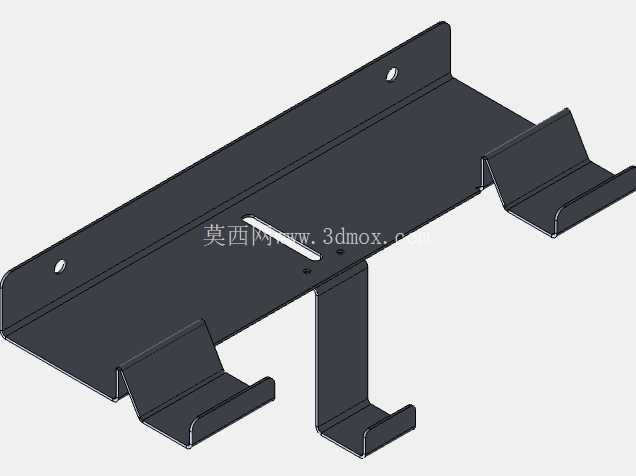

从结构设计来看，整体采用钣金折弯成型工艺，主体承载板为平板结构，作为主机的主要承托面，板面预留的长圆孔可适配不同安装面的孔位偏差，降低现场安装的对位难度，安装时无需对墙面或桌板进行高精度打孔，普通家装墙面、木质桌板均可完成固定。主体板两侧向上折弯形成限位翻边，刚好卡住主机两侧的轮廓边缘，限制主机左右方向的窜动，避免主机从支架侧方滑落；前端向下折弯的两个托钩结构，承托主机底部的受力位置，托钩边缘做了圆角折弯处理，不会刮伤主机外壳的漆面，同时托钩的折弯高度经过匹配计算，刚好贴合主机底部的加强筋位置，承托时不会遮挡主机底部的散热进风口，保证主机运行时的进风通畅，不会因为支架遮挡导致主机散热效率下降。中间位置的竖向折弯挡片，对应主机侧面的定位凹槽，安装时可作为定位基准，用户将主机对准挡片推入即可完成放置，无需反复调整位置，同时该挡片可限制主机前后方向的位移，避免外力拉扯主机连接线时主机从支架脱出。

安装边界方面，支架整体的宽度尺寸匹配PS5主机的宽度，安装时所需的墙面横向空间与主机宽度基本一致，不会过多占用墙面额外空间；支架的纵向突出墙面的厚度经过优化，安装后主机与墙面之间预留了足够的走线空间，主机背部的电源线、HDMI线、网线等连接线可自然弯折排布，不会出现线材被挤压导致接触不良的情况。支架的安装孔位分布在主体板的上下两端，采用膨胀螺丝或者自攻螺丝即可完成固定，单颗螺丝的受力经过核算，四个安装点完全可以承载主机的整体重量，长期使用不会出现变形、下垂的问题。

从实际使用场景出发，除了常规的墙面壁挂安装，该支架也可反向固定在桌面下方，实现主机的桌下隐藏式安装，进一步释放桌面的使用空间，适合桌面摆放显示器、键盘、手柄等外设后空间紧张的使用场景；支架的钣金表面采用喷塑处理，哑光黑色的外观与PS5主机的外观风格协调，不会出现突兀的视觉感，同时喷塑层具备一定的防锈、防刮能力，长期使用不会出现锈蚀、掉漆的问题。

设计过程中充分考虑了主机的散热需求，整个支架除了承托和限位的结构外，没有多余的遮挡结构，主机背部、底部的散热通道完全敞开，主机运行时产生的热量可以自然流通，不会因为支架的存在导致热量积聚。同时支架的所有折弯边缘都做了钝边处理，安装和放置主机的过程中不会划伤操作人员的手部，也不会刮伤主机的外壳。针对不同版本的PS5主机（光驱版、数字版），支架的托钩位置和限位翻边的间距做了兼容设计，两个版本的主机都可以稳定放置在该支架上，无需额外调整结构，提升了支架的适配范围。
