立式电气柜内置安装面板结构设计

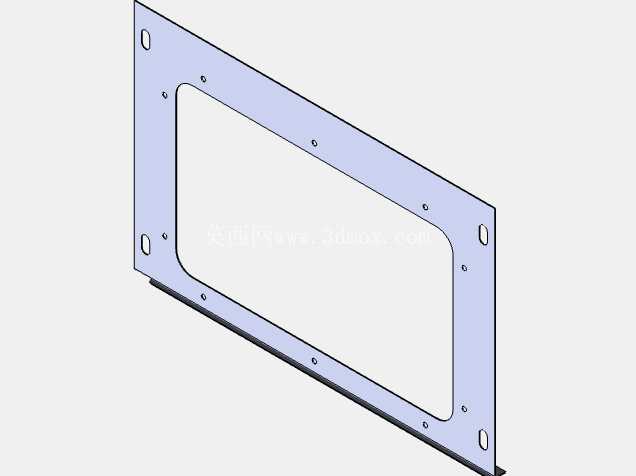

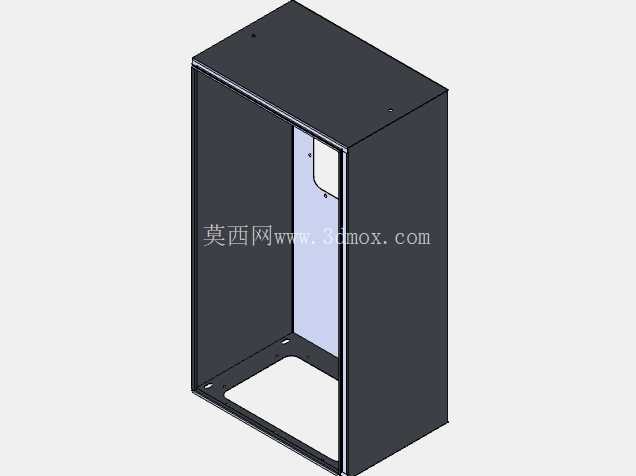

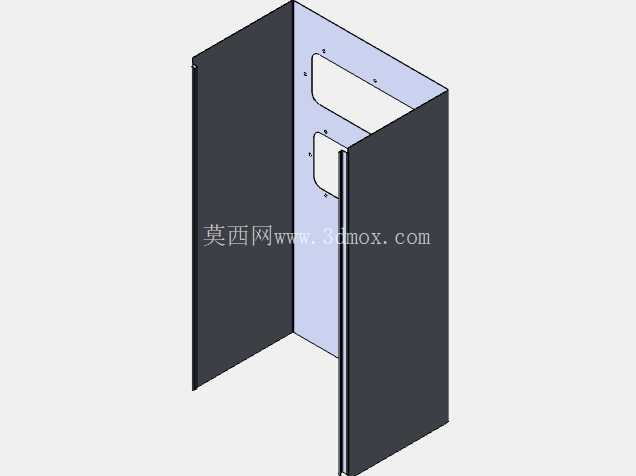

这款立式安装面板主要适配落地式电气控制柜的内部装配需求，是工业电控系统柜体内部承载电气元件的核心结构件，日常应用场景覆盖车间生产线控制柜、低压配电柜体、工业设备集成电控箱等场景，所有结构设计都围绕实际装配的便利性、元件排布的合理性以及长期使用的结构稳定性展开。从结构形态来看，整体采用立式长方体钣金折弯成型结构，主体框架采用一体化折弯工艺，减少了拼接焊缝带来的结构变形风险，侧边预留的安装折边带有均匀排布的定位孔，可直接与电气柜的侧梁立柱通过标准紧固件连接，不需要额外制作转接支架，能有效压缩现场装配的工时。面板正面预留了元件安装的平面区域，不同高度位置的开孔对应不同类型电气元件的安装需求，上方的小型矩形开孔适配指示灯、小型按钮或者数显仪表的嵌入安装，下方的大尺寸镂空区域则预留了接线端子排、大型断路器或者散热组件的安装空间，开孔边缘都做了翻边处理，既提升了开孔处的结构强度，避免钣金边缘割伤装配人员的线缆与手部，也能为元件安装提供定位支撑。设计过程中优先考虑了电气元件排布的安全间距要求，面板与柜体后壁之间预留了足够的走线空间，强电回路与弱电回路的安装区域做了隐性的分区设计，不同区域的安装孔位间距符合电气安全规范里的爬电距离要求，避免不同电压等级的元件之间出现放电风险。面板的安装边界完全匹配标准落地柜的内部安装尺寸，上下两端的定位孔与柜体横梁的安装孔位完全对齐，装配时不需要现场二次打孔，直接采用M6标准紧固件即可完成固定，安装完成后面板与柜体框架的贴合间隙控制在1mm以内，不会出现晃动或者异响。结构强度方面，面板的折弯边高度经过核算，在承载满配电气元件的重量时，整体平面度变形量不超过1.5mm，不会因为元件重量导致面板弯曲变形，影响元件的安装精度与接线可靠性。侧边的走线缺口位置做了圆滑过渡处理，线缆从面板后方引出到正面元件时，不会被钣金锐边割破绝缘层，长期使用也不会出现线缆绝缘破损的安全隐患。在实际设备集成场景中，这类面板是电气柜装配的核心载体，所有的断路器、接触器、继电器、端子排、PLC模块等电控元件都需要固定在面板上完成接线，之后整体推入柜体完成固定，这种设计可以让电气装配工作在柜外完成，不需要操作人员探入柜体内部作业，大幅提升了装配效率，也方便后期的设备维护与元件更换，检修时只需要松开固定螺丝即可将面板整体拉出，不需要拆除所有接线就能接触到元件背面的接线端。面板表面采用静电喷塑处理，绝缘性能满足低压电控系统的安全要求，同时具备一定的防腐蚀能力，适配车间多粉尘、轻度油污的使用环境，长期使用不会出现表面锈蚀或者绝缘性能下降的问题。设计时还考虑了不同规格元件的兼容性，面板上的安装孔采用长圆孔与标准圆孔组合的排布方式，既可以适配标准导轨安装的电气元件，也可以满足螺丝直接固定的非标元件安装需求，不需要针对不同品牌的元件重新加工孔位，提升了面板的通用适配能力。
