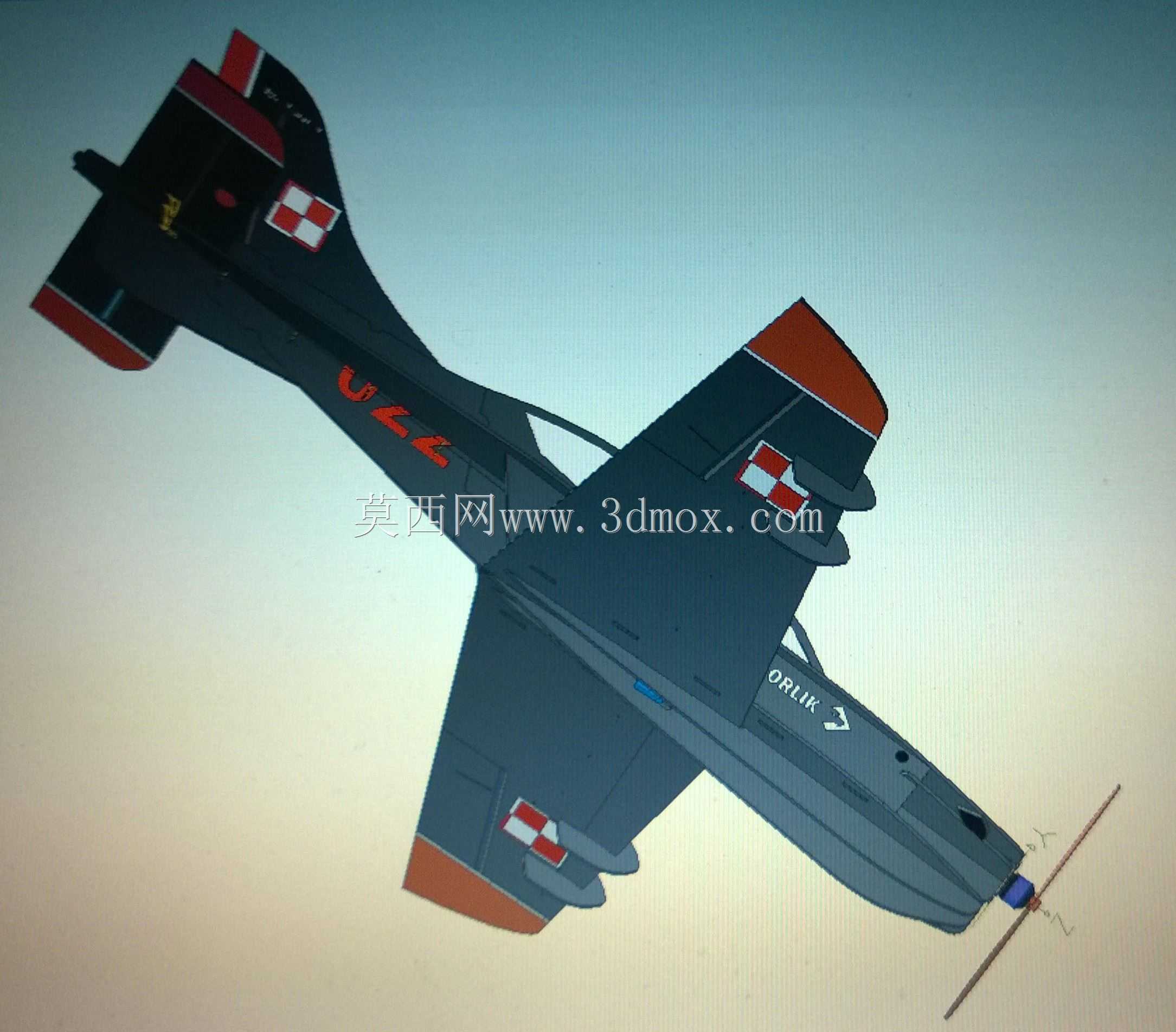

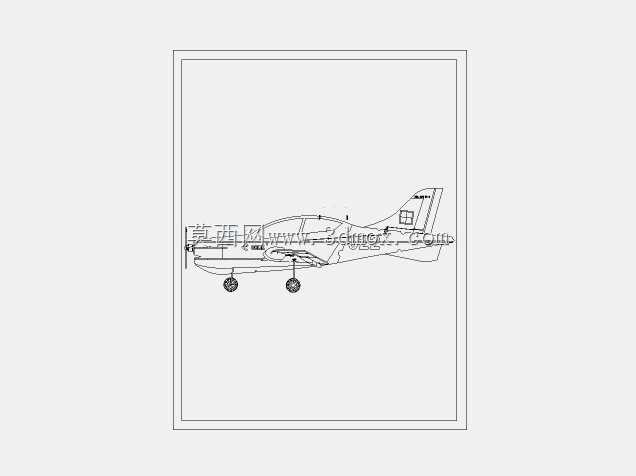

PZL130 Orlik航模机身结构三维设计

　　这套三维结构针对固定翼航模的机身主体做了完整的装配拆分设计，核心适配3mm Depron泡沫板材的切割加工工艺，所有拼接位都预留了精准的嵌合公差，不需要额外做大量打磨修配就能完成组装。从实际航模飞行的应用场景出发，设计时优先考虑了低速滑翔飞行的气动需求，机身中段的翼台安装位做了下沉式定位结构，能保证机翼安装角的精度，避免组装时出现角度偏差导致飞行姿态异常。机头位置的电机安装座预留了标准的十字安装孔位，适配常用的22系列外转子无刷电机，同时在电机座后方预留了电调、接收机的安装腔体，腔体内部设计了走线槽位，能把动力线、信号线规整排布，避免飞行过程中线材晃动干扰舵机动作。机身尾部的尾翼安装座做了分体式插接结构，平尾和垂尾都可以单独拆卸，

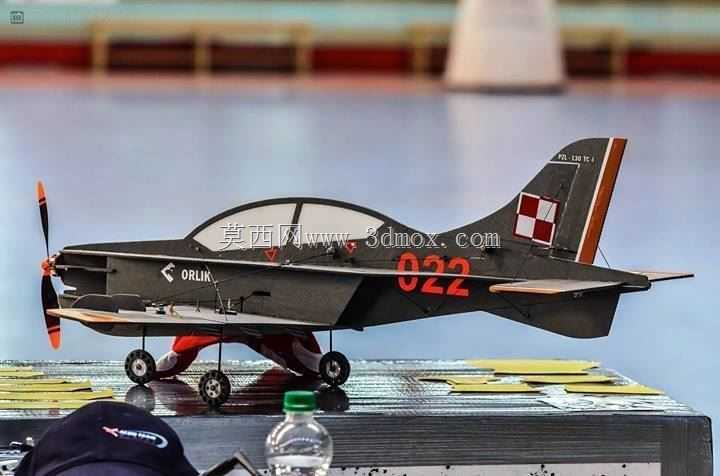

　　方便运输携带，同时插接位的配合间隙控制在0.2mm以内，组装后不会出现松旷问题，能保证舵面操控的响应精度。从设计思路上看，整个机身采用了板式拼接的结构逻辑，没有复杂的曲面蒙皮结构，所有零件都可以通过激光切割或者手工线锯加工完成，非常适合航模爱好者自制。机身侧面的加强筋位置做了局部加厚处理，在3mm板材的基础上，关键受力位置叠加了双层板材粘接，既控制了整体重量，又能保证降落时的结构强度，避免轻微擦碰就出现机身断裂的问题。机翼和机身的连接位设计了快拆插销结构，不需要粘接固定，外场飞行时可以快速拆装机翼，收纳进普通的航模携带包中。座舱位置的轮廓做了仿真还原，既保留了真机PZL 130 Orlik的外形识别特征，又没有做多余的装饰性凸起，

　　减少了飞行时的空气阻力。机身底部的起落架安装位预留了钢丝起落架的插孔，同时在插孔周围做了局部补强，能承受降落时的冲击载荷，不会因为硬着陆导致起落架穿入机身内部。从安装边界来看，整个机身组装完成后的长度适配1.4米翼展的固定翼配置，重心位置设计在翼弦30%的位置，组装时只需要按照腔体位置摆放电池、接收机等部件，不需要额外做大量的重心配平工作。舵机的安装位设计在机身中段两侧，舵机摇臂的伸出孔位精准对应拉杆的走向，拉杆走线全程没有多余的弯折，能最大程度减少舵机动作的传动虚位。所有板材的拼接位都设计了定位止口，组装时不需要额外做定位治具，只需要按照拼接顺序涂胶粘接就能保证整体的同轴度，不会出现机身扭曲、尾翼偏斜的问题。

　　针对泡沫材料的粘接特性，所有粘接面都做了微粗糙的纹理设计，能提升泡沫胶的粘接强度，避免飞行过程中粘接位开胶。机身头部的整流罩轮廓做了顺滑过渡，和电机座的配合间隙均匀，既不会和电机转动部分产生干涉，又能减少头部的空气紊流。整体结构没有冗余的设计零件，全部板材零件排料后可以充分利用标准尺寸的Depron板材，减少加工过程中的材料浪费，非常适合小批量自制或者爱好者个人制作使用。
