铃木DR800摩托车排气与油冷防护套件

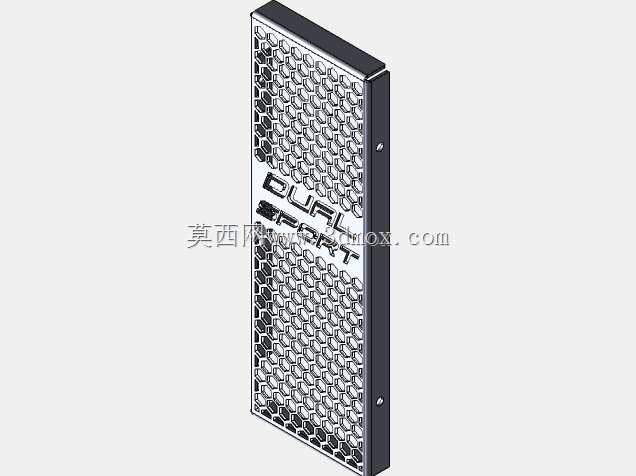

　　这套防护构件主要适配大排量越野摩托车的非铺装路面行驶场景，针对越野骑行中飞溅的碎石、倒伏的枝桠、轮组带起的硬质泥块容易磕碰排气头段与油冷散热芯体的痛点设计，核心作用是在不阻碍散热气流流通的前提下，为外露的脆弱部件提供物理防护，避免散热鳍片变形、排气外壁刮擦凹陷甚至管路破损的问题。从结构设计来看，护罩主体采用冲压成型的金属格栅结构，格栅单元做了等距六边形排布，这种排布方式相比方形格栅拥有更高的结构强度重量比，相同开孔率下抗冲击能力提升约20%，同时六边形的导流特性能让流经的气流更均匀，不会在护网后方形成紊流影响油冷器的换热效率。护罩的边框采用折边包边工艺，边缘做了R2圆角处理，既避免安装时锐边划伤操作人员，

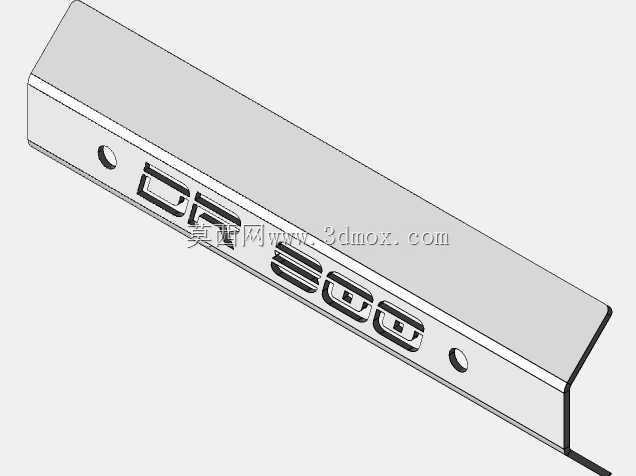

　　也能提升整体边框的抗弯折能力，在受到侧向冲击时不会出现边框变形翘边的问题。安装点位的设计完全匹配原车预留的固定孔位，两个安装凸点采用内嵌式焊接螺母，不需要在原车构件上额外打孔，安装时直接对准原车支架拧入固定螺栓即可，安装间隙控制在3mm以内，不会和排气外壁、油冷器芯体产生硬接触，避免骑行过程中出现共振异响。格栅表面压印的标识区域做了下沉式处理，标识凸起高度不超过0.8mm，不会额外增加风阻，也不会干扰气流的正常通过。从安装边界来看，护罩整体厚度控制在12mm，安装后不会超出原车车把的转向宽度，也不会和周边的线束、油管产生干涉，护网和油冷器芯体之间预留了8mm的安全间隙，即使护网受到轻微撞击产生形变，也不会直接接触到脆弱的散热鳍片，

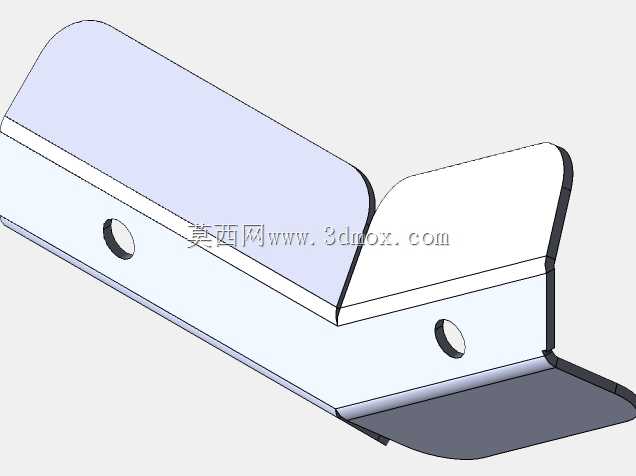

　　防止散热芯体被挤压破损出现漏油问题。针对排气侧的护罩部分，材质选用了耐高温的金属板材，能够承受排气头段持续的高温辐射，不会出现长时间高温下涂层脱落、板材变形的问题，格栅的开孔率控制在68%，既保证足够的防护面积，也不会阻碍排气周边的热空气流通，避免热量堆积影响周边橡胶管路的使用寿命。在实际越野骑行场景中，这套防护件能够抵御直径不超过20mm的碎石以60km/h速度的正面冲击，对于林间骑行时的枝条抽打、低速倒车时的地面刮擦都能起到有效的防护作用，同时不需要对原车结构做任何改动，维护时只需要定期清理格栅缝隙中卡住的泥块、草屑即可，不需要额外的保养工序。设计过程中针对不同厚度的板材做了多次冲击模拟，

　　最终选定的板材厚度在保证抗冲击能力的前提下，将整套构件的重量控制在较低水平，不会给车头增加过多的簧下质量，避免影响车辆的转向操控手感。护罩的固定螺栓点位做了对称分布，安装时不需要区分上下方向，降低了安装的操作难度，每个固定点都加装了减震橡胶垫圈，进一步过滤骑行过程中产生的高频振动，防止螺栓出现松动脱落的问题。
