该构件属于铰接传动类连接零件,主要应用在需要往复摆动传力的机械结构中,常见于小型设备的操纵连杆系统、轻工机械的执行端联动结构、代步工具的制动或换挡联动部位,用来传递摆动力矩,实现两个运动部件之间的角度位移传递,同时承担对应方向的拉压载荷,避免连接部位出现应力集中导致的断裂失效。从结构设计来看,零件一端为Φ70的整圆套孔,用来穿装固定铰接轴,孔壁预留7mm的均匀壁厚,保证轴孔配合面有足够的承压面积,降低铰接转动时的接触面压,减少长期往复摆动带来的磨损量;另一端为带15°斜角的收窄叉耳结构,叉耳端部开设Φ15的铰接小孔,用来和被驱动的杆件端部铰接,两个铰接孔的中心距严格控制为100mm,保证传动比符合设计预期,不会出现行程偏差。

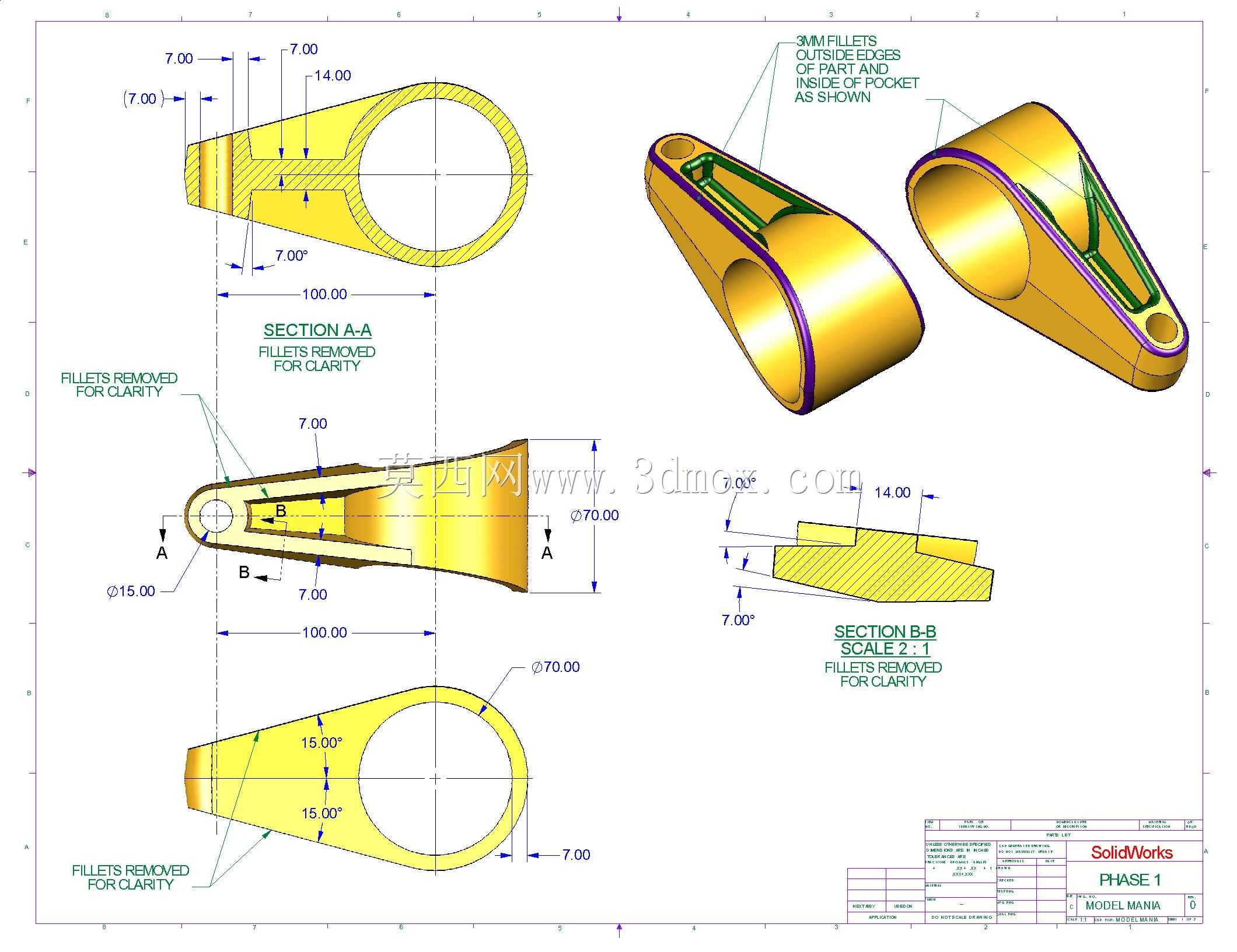

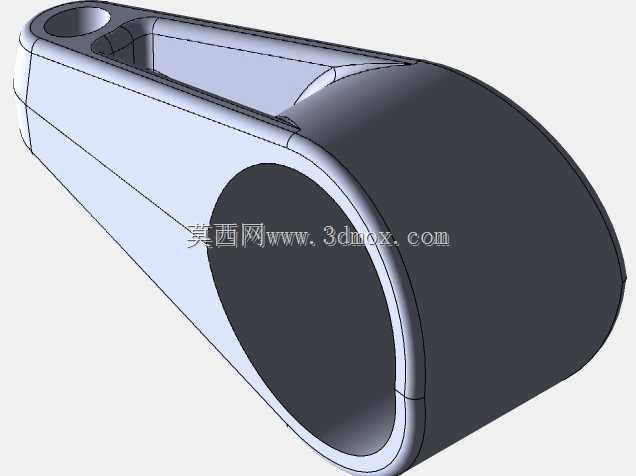

零件主体采用变截面楔形过渡设计,从大端圆孔到小端叉耳的壁厚逐步收窄,同时在主体侧面开设深度均匀的凹槽结构,在保证整体结构强度、满足15°受力角度载荷要求的前提下,尽可能削减零件的整体重量,降低摆动过程中的转动惯量,提升联动响应速度。零件所有外棱边都做了3mm的圆角过渡处理,既可以消除加工过程中产生的锐边毛刺,避免装配时划伤操作人员,也能有效降低棱边位置的应力集中系数,提升零件在交变载荷下的疲劳寿命,避免长期往复受力时从棱边位置萌生裂纹。从安装边界来看,大端圆孔的轴向宽度为14mm,安装时需要预留至少16mm的轴向空间,保证铰接轴安装后有足够的挡圈固定位置,不会出现轴向窜动;小端叉耳的两个耳片间距为7mm,
适配厚度6mm以内的连杆端部接头,安装时需要保证铰接小孔的轴线和大端圆孔轴线保持平行,平行度公差控制在0.1mm以内,避免摆动过程中出现卡滞、别劲的问题,加速铰接孔的磨损。设计过程中针对截面受力做了针对性优化,主体两侧的斜向加强筋顺着载荷传递方向布置,把大端孔承受的力矩顺畅传递到小端叉耳位置,避免出现局部应力突变;凹槽结构的内侧棱边同样做了圆角过渡,不会因为开槽削弱整体结构强度。从实际使用场景来看,这类零件在操纵机构中通常配合铜套或者自润滑轴承使用,大端孔作为固定铰接支点,小端孔连接驱动拉杆,当拉杆做直线往复运动时,摇臂围绕大端轴做定角度摆动,把直线运动转化为摆动输出,或者把摆动输入转化为直线输出,传动过程中传动间隙小,

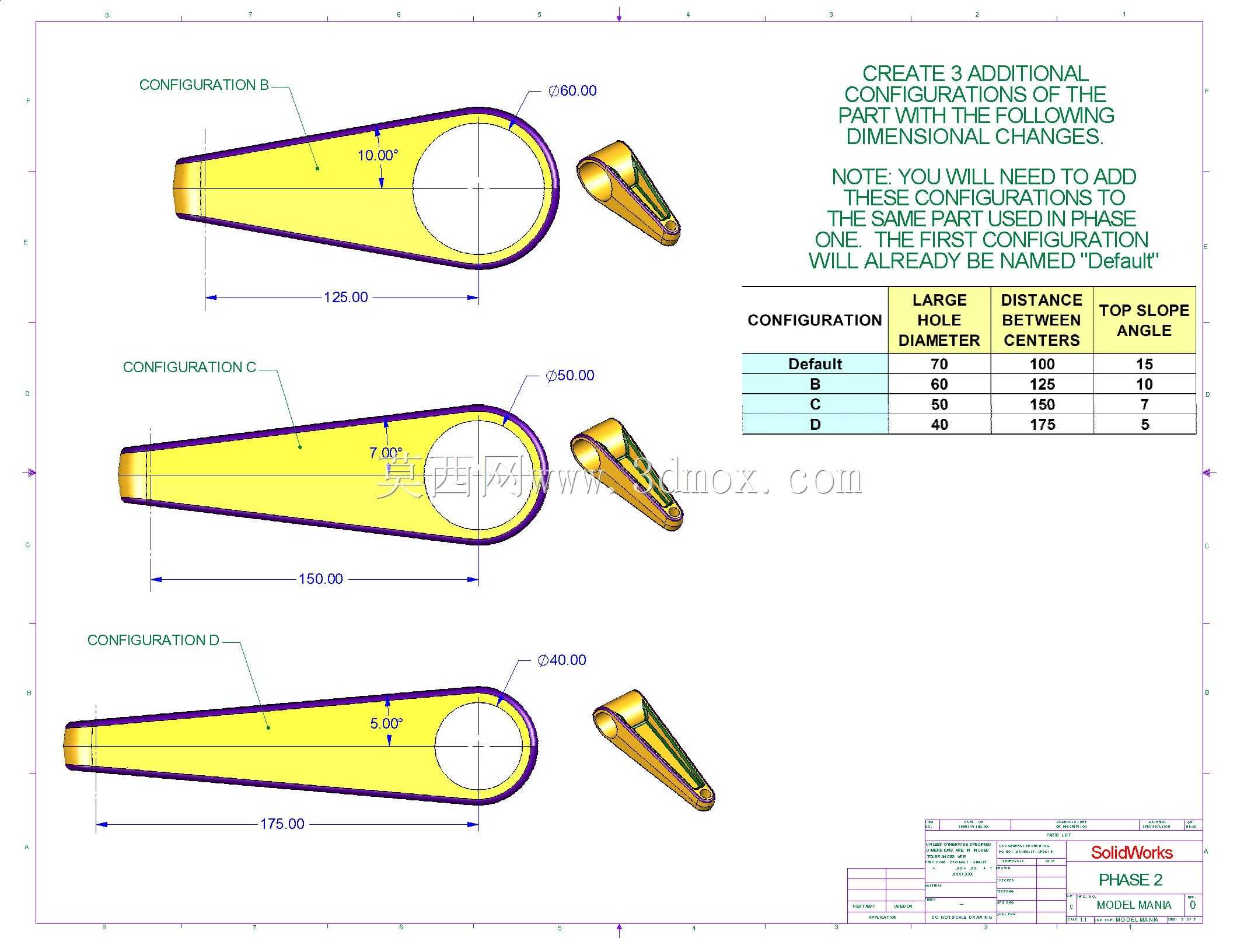

动作响应灵敏,能够承受中等强度的冲击载荷,适合频繁往复动作的工况。零件的外形尺寸经过严格校核,总长度控制在100mm,最大外圆直径70mm,小端总宽度14mm,整体结构紧凑,不会占用过多的安装空间,适合在空间受限的设备内部布置,安装时只需要保证两个铰接点的同轴度符合要求,即可顺畅运行,后期维护只需要定期检查铰接孔的磨损量,更换磨损的衬套即可,维护成本较低。
