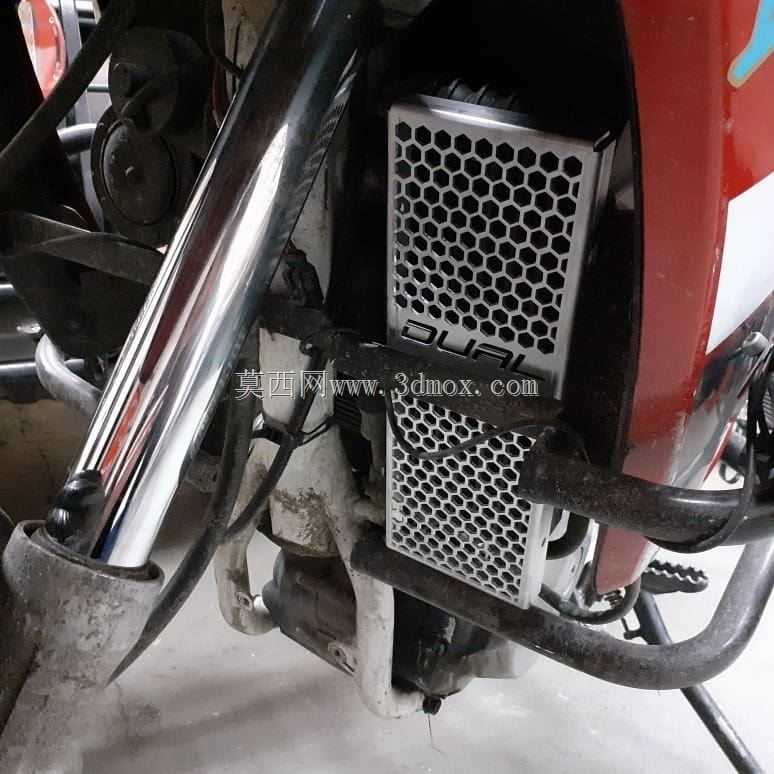

铃木DR800摩托车油散热器防护结构

　　在大排量越野摩托车的实际骑行场景中，油散热器始终是整车热管理系统的核心薄弱环节，尤其面对非铺装路面的飞石冲击、林道穿越时的树枝剐蹭、低速摔车时的外力挤压，裸露的散热芯体一旦发生变形、破损，会直接导致机油泄漏、散热效率骤降，轻则引发发动机热衰，重则造成动力单元不可逆的磨损。这套适配铃木DR800车型的油散热器防护结构，正是针对这类实际骑行痛点完成的结构设计，所有安装点位完全匹配原车前部车架的固定孔位，不需要对原车结构做任何打孔、焊接类的破坏性改装，安装时仅需对应原车预留的螺栓位完成固定即可，整体安装边界完全贴合原车前部前叉与侧护板之间的预留空间，不会与转向机构、前减震行程产生任何运动干涉，也不会额外增加过多的前部重量，

　　避免影响整车的转向配重平衡。从功能设计层面来看，防护结构采用双层受力的设计逻辑，外层为带规则六边形冲孔的金属防护面板，冲孔的开孔率经过反复校核，既保证足够的通风量，不会因为加装防护装置阻挡散热气流、影响油散热器的热交换效率，又能通过连续的蜂窝状结构提升面板自身的抗冲击强度，面对直径不超过20mm的飞石高速冲击时，面板不会发生贯通性变形，能够将冲击力均匀分散到整个防护面，避免局部受力直接挤压到后方的散热鳍片。防护面板的内侧设置有两道横向的支撑加强筋，加强筋与原车车架的固定点直接连接，能够将外部冲击产生的载荷直接传递到车架主体，而不是将力传导到散热器本身的安装脚，避免散热器壳体因为外力拉扯出现开裂。

　　防护结构的下部预留了足够的管线避让空间，不会干涉散热器的进出油管路布置，也不会遮挡原车的油液温度传感器安装位，日常维护时不需要拆卸整个防护装置，就可以完成散热器表面的灰尘、泥污清理，以及相关传感器的检修作业。从外形适配的角度来看，整个防护结构的轮廓完全贴合铃木DR800原车油散热器的外部轮廓，边缘做了圆弧过渡处理，没有尖锐的外凸棱角，既避免骑行过程中剐蹭到骑行者的腿部，也能在车辆发生倾倒时顺着圆弧面滑开，减少碰撞时的应力集中。防护面板的表面做了耐磨的氧化处理，能够长期抵御泥水、砂石的磨蚀，不会因为长期户外使用出现锈蚀、表层脱落的问题。在实际的越野骑行场景中，这套防护结构能够覆盖油散热器95%以上的裸露迎风面，

　　仅在边缘位置预留了极小的装配间隙，既保证安装时的公差容错，也不会留下过大的缝隙让碎石穿过。针对林道骑行常见的细树枝抽打问题，防护面板的冲孔尺寸控制在8mm以内，能够完全阻挡直径超过6mm的硬质异物直接接触散热芯体，同时连续的冲孔结构不会像网状结构那样容易被泥草堵塞，日常使用后仅需用低压水枪冲洗就可以清理掉表面附着的杂物，维护成本极低。在结构强度的校核上，整个防护装置的固定点采用了与原车同规格的螺栓连接，每个固定点都设置了减震橡胶衬套，能够过滤骑行过程中发动机、路面传递过来的高频振动，避免长期振动导致固定螺栓松动，也不会因为刚性连接把振动直接传递到散热器壳体，造成散热器连接部位的疲劳损伤。对于大排量单缸摩托车而言，油散热器的工作状态直接关系到发动机高负荷运转时的机油温度控制，尤其是在低速攀爬、长距离越野的工况下，机油温度一旦超过临界值，润滑性能会快速下降，而这套防护结构在不影响散热效率的前提下，给散热器提供了全方位的外力防护，能够大幅降低复杂骑行场景下散热器损坏的概率，减少野外骑行时因为散热器故障导致的抛锚风险。整个结构的建模过程完全参照原车的实际扫描尺寸完成，所有的折弯角度、孔位坐标、安装间隙都和实车状态保持一致，能够直接用于防护件的开模生产或者定制加工，不需要额外做尺寸适配调整。
