星形发动机全套零部件结构设计图纸

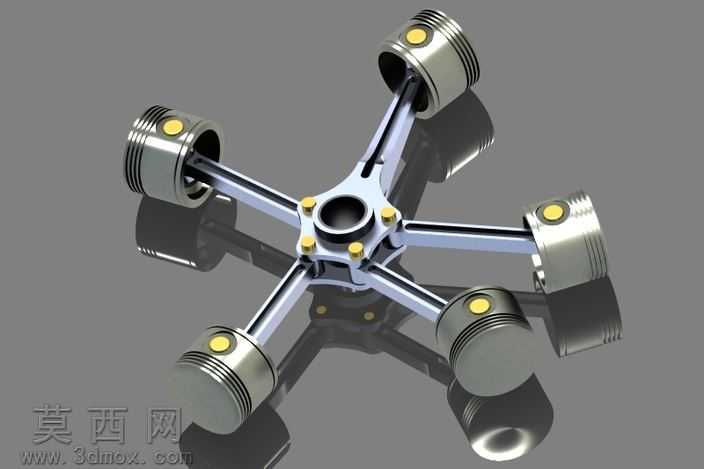

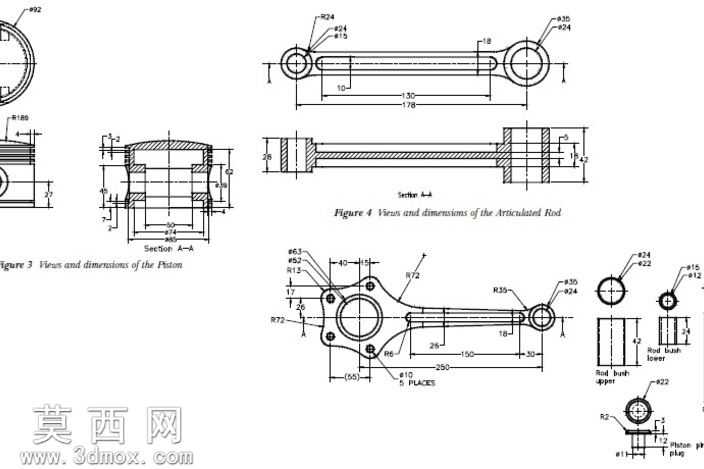

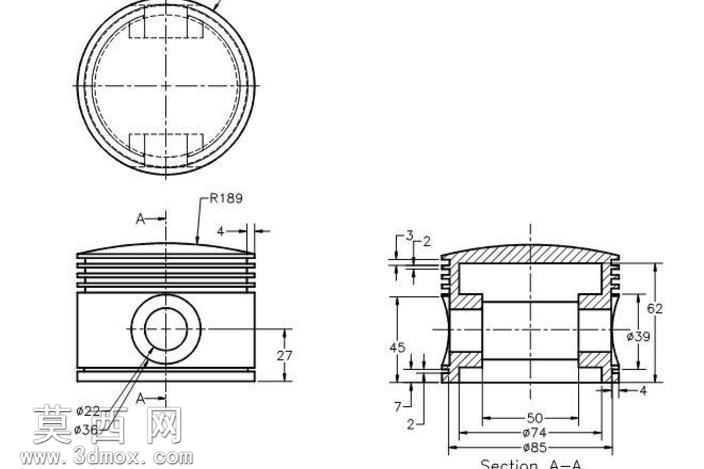

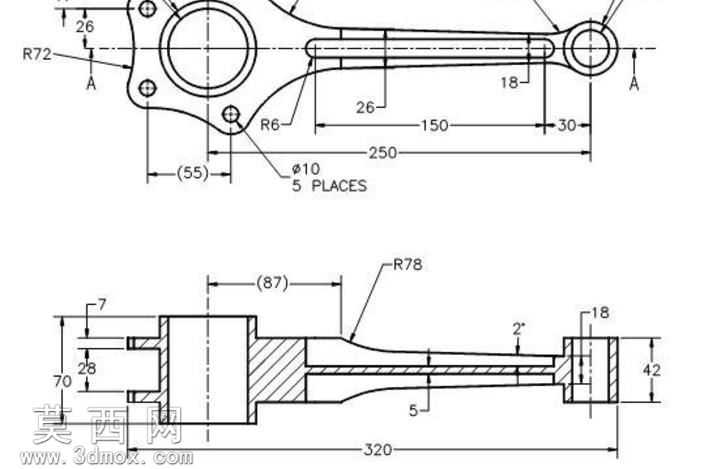

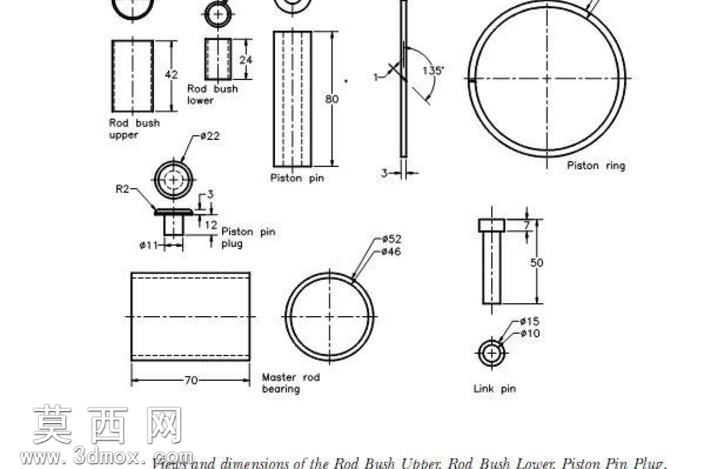

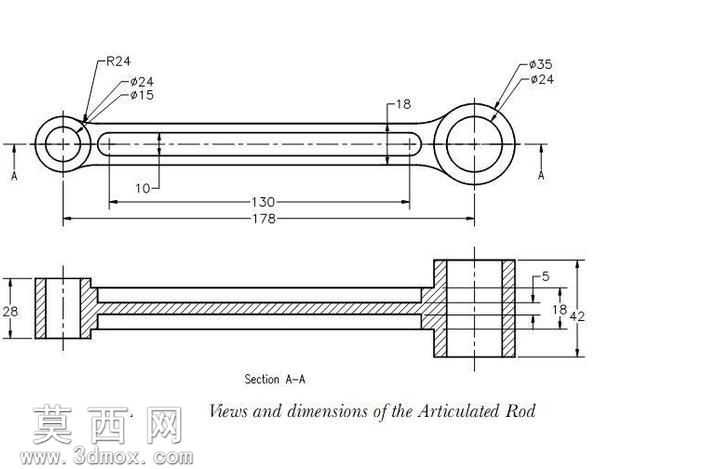

本套设计资料围绕星形发动机核心运动部件展开，完整呈现了活塞、主连杆、铰接连杆等关键组件的结构尺寸与装配逻辑，可作为三维建模的精准参照依据。在三维建模过程中，可先依据图纸标注的各段直径、长度、圆角尺寸，先绘制各零件的二维截面草图，通过拉伸、旋转等基础特征完成零件基体建模，再针对活塞环槽、连杆轴孔、螺栓定位孔等细节结构，使用切除、阵列等特征命令完成精细化建模，确保每个尺寸与图纸标注完全匹配，保证后续装配的干涉量为零。建模过程中需重点关注铰接连杆与主连杆的铰接配合结构，该结构是星形发动机实现多缸动力同步输出的核心，需严格对照图纸标注的孔位中心距、轴径公差完成配合面建模，保证运动仿真过程中连杆摆动顺畅无卡滞。材质配置方面，活塞部件可选用铝合金材质，调整材质参数还原铝合金轻量化、导热性好的特性，连杆部件可选用合金钢材质，通过调整金属粗糙度、反光度参数还原高强度合金钢的金属质感，密封件等辅助零件可选用橡胶材质，调整漫反射参数还原橡胶的哑光质感。渲染环节可采用工作室光照环境，添加柔和的环境光与定向补光，突出零件的加工面质感与结构轮廓，可分别制作单个零件的爆炸视图渲染图与整机装配的剖面渲染图，清晰展示各部件的装配关系与内部结构。设计思路上，本套图纸遵循径向发动机的经典布局逻辑，围绕中心曲轴布置多个气缸，通过主连杆与铰接连杆的组合结构，将多个活塞的往复直线运动转化为曲轴的旋转运动，相比直列发动机拥有更紧凑的结构与更高的功率密度，建模过程中可通过运动仿真功能，模拟活塞往复运动、连杆摆动、曲轴旋转的完整运动循环，验证各部件的运动行程与干涉情况，确保结构设计的合理性。这套图纸既可以作为学习星形发动机结构原理的教学参照，也可作为航空模型、小型动力装置开发的设计基础，为相关动力机械的创新设计提供可靠的结构参考。
