工业驱动用电机风机组合装置

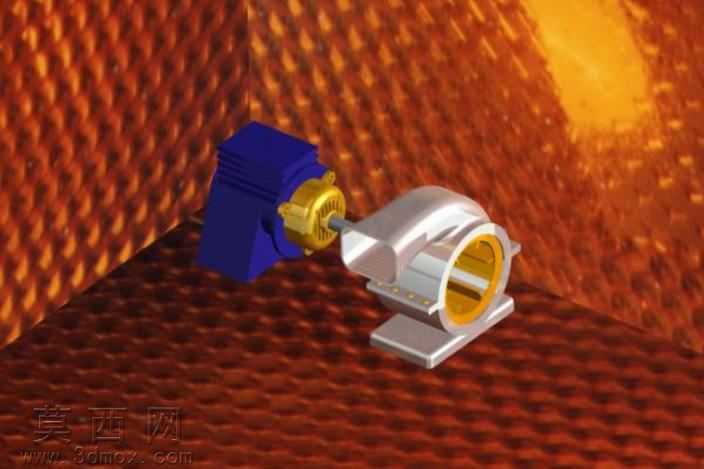

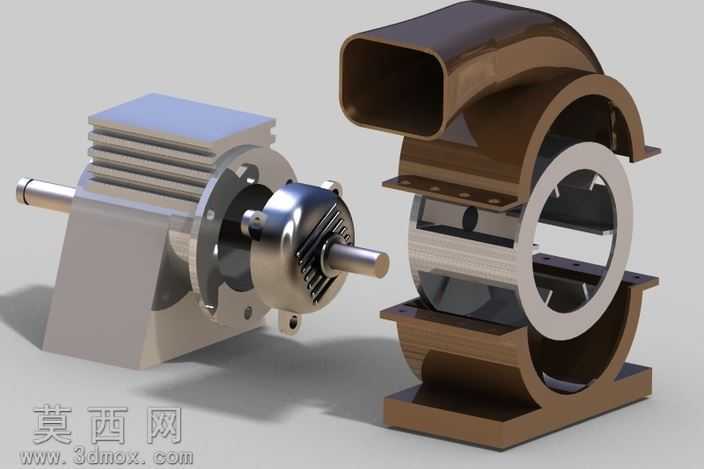

本作品为电机与风机组合的动力排风装置三维模型，建模阶段采用PTC Creo Elements完成全参数化结构搭建，首先对驱动电机部分进行特征建模：先绘制电机机座的拉伸基体，通过倒角、阵列特征完成机座散热筋与安装脚的结构，再依次构建定子外壳、端盖、输出轴的回转体特征，对电机接线盒部分采用混合扫描完成曲面过渡，保证电机壳体的结构完整性与装配合理性。风机部分建模以蜗壳为核心，先通过草绘绘制蜗壳的渐开线轮廓，采用边界混合命令生成蜗壳曲面，经实体化、抽壳后完成蜗壳主体，再构建叶轮部分：通过单个叶片的草绘拉伸，采用轴阵列完成多叶片的均匀排布，同时对叶轮轮毂与电机输出轴的配合位做同轴约束，保证传动结构的装配精度。材质与渲染阶段，为电机机座赋予深蓝色哑光工程塑料材质，模拟工业电机常用的树脂外壳质感，电机端盖与输出轴赋予抛光金属材质，添加细微的磨损纹理提升真实感；风机蜗壳采用磨砂银白金属材质，蜗壳内部流道与叶轮赋予亮黄色金属漆材质，区分内部结构与外部壳体；场景搭建采用带凹凸纹理的棕红色金属网格作为承载台面，添加暖黄色定向光源从斜上方打光，开启环境光遮蔽效果，突出装置的结构层次与金属部件的反光质感。设计思路上，该装置将异步驱动电机与离心风机直连，省去中间传动环节，结构紧凑适配工业排风场景，建模过程中严格遵循机械装配的公差要求，所有配合面均保留合理的装配间隙，安装脚的螺栓孔位按照通用工业安装标准排布，可直接用于后续的工程出图与结构验证，模型完整还原了电机与风机的连接结构、安装结构与外部轮廓，能够直观展示该类动力排风装置的整体形态与部件组成。
