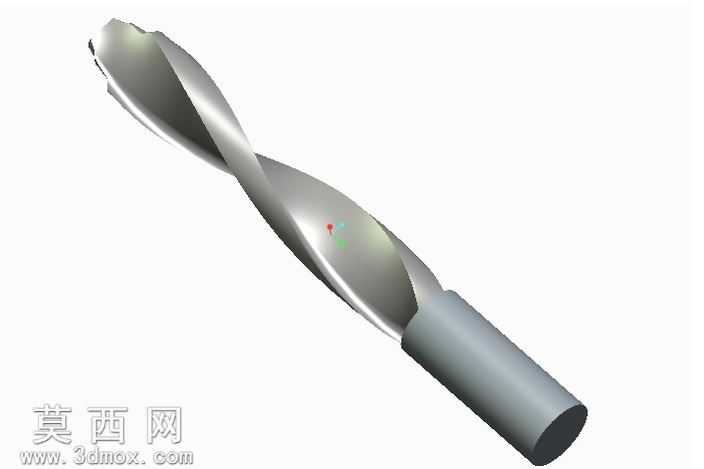

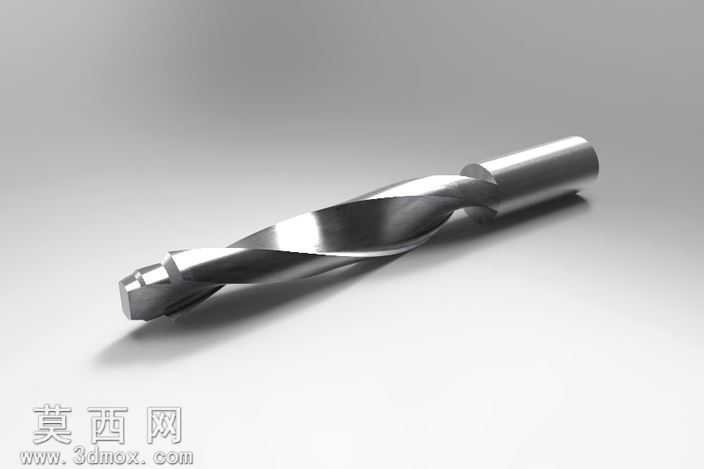

标准直柄麻花钻三维结构设计模型

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程严格遵循金属切削刀具的设计规范，完整还原了麻花钻的全部功能结构。建模阶段首先通过旋转特征构建圆柱直柄的基础基体，直柄部分严格按照标准刀具的夹持公差设计圆柱面精度，保证与钻夹头的适配性；切削工作部分采用螺旋扫掠特征生成两条对称的螺旋排屑槽，螺旋角选取通用加工场景下的标准30度参数，槽底圆弧过渡经过曲率连续优化，避免切屑排出过程中出现卡滞、刮蹭的问题。钻尖部分通过多平面切削特征构建标准118度顶角的主切削刃，同步完成横刃、后刀面、副切削刃（刃带）的细节建模，刃带部分设计有微小的倒锥结构，还原真实钻头减少钻孔摩擦、保证孔径精度的结构特点，横刃处做了符合标准钻头的修磨形态处理，还原实际钻削时的定心结构特征。材质渲染阶段，整体采用高速钢材质的金属质感表现，刃口部分做了细微的高光处理模拟刀具刃磨后的锋利质感，表面添加细微的磨削纹理还原真实刀具的加工痕迹，排屑槽内做了轻微的哑光处理区分不同加工面的质感差异，直柄部分做了均匀的金属磨砂质感表现，区分工作部分与夹持部分的表面处理工艺差异。结构设计上完整还原了麻花钻的工作原理对应结构：对称的双螺旋槽兼顾排屑与切削液导入通道的功能，主切削刃的角度参数经过校验符合通用钢材、铸铁等常见材料的钻削需求，直柄与工作部分的过渡处做了圆弧卸荷结构，减少钻头使用过程中的应力集中断裂风险，整体模型的各部分尺寸比例严格遵循通用直柄麻花钻的国家标准参数，可用于钻削加工工艺演示、刀具结构教学、钻床加工仿真等场景，模型的特征参数可编辑，能够通过修改螺旋角、顶角、直径、槽长等参数快速衍生出不同规格的直柄麻花钻模型。
