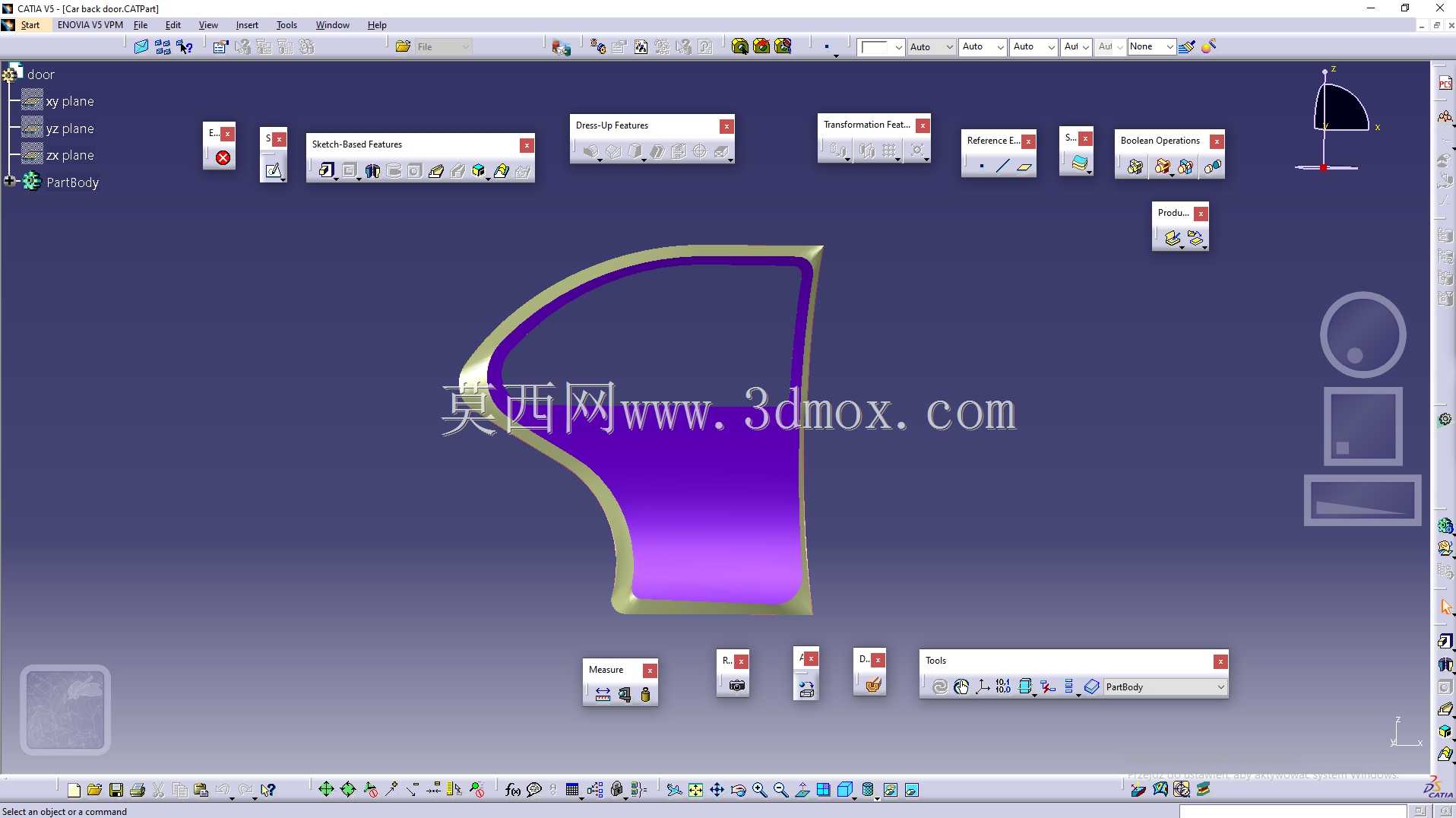

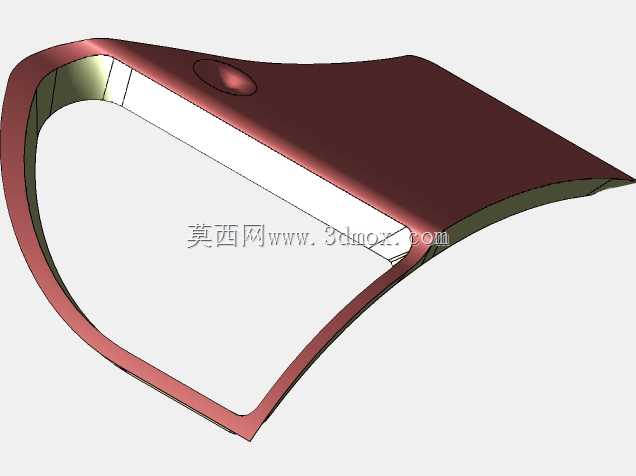

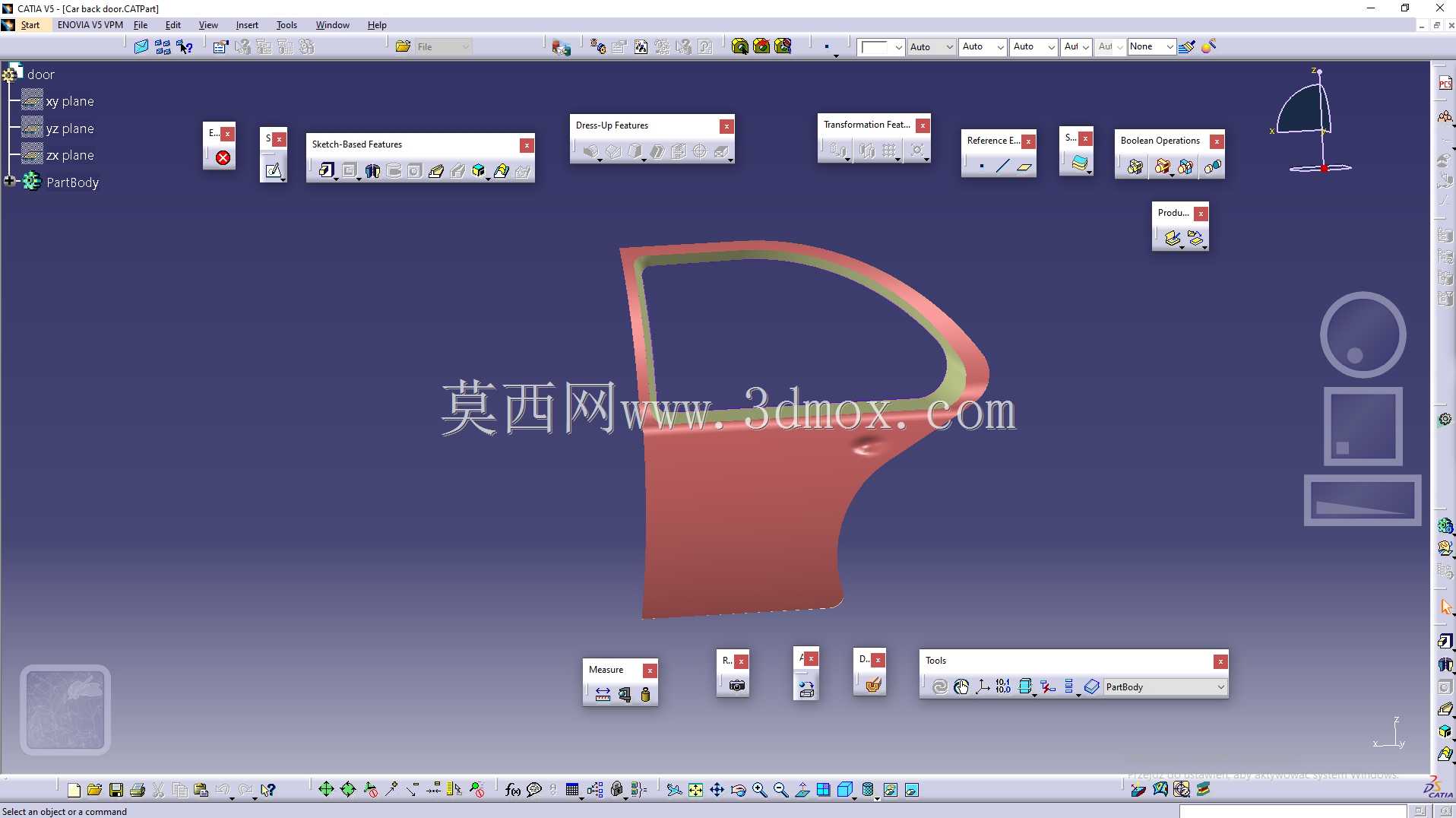

乘用车后侧车门结构三维数模

　　在整车开发流程里，后侧车门作为车身侧围关键的开闭件，既要承担乘员进出后排舱室的通道功能，也要兼顾侧面碰撞防护、行驶NVH控制、整车外观曲面匹配等多重工程目标，本次构建的三维数模完整还原了后门的主体钣金轮廓与基础安装边界，可用于车身结构方案验证、开闭件运动干涉检查、总装工艺排布等多个研发环节。从实际装车场景来看，该后门适配常规五门乘用车的后侧布置，安装后需与侧围外板、B柱、C柱、后侧围门槛、车顶侧梁形成均匀的匹配间隙，同时要保证玻璃升降行程内无卡滞、门锁与锁扣啮合可靠、密封条压缩量处于合理区间，避免出现高速行驶风噪过大、雨天渗水、开关门手感生涩等量产常见问题。数模构建阶段优先遵循车身分缝的工程逻辑，外表面采用A级曲面的基础构建思路，

　　保证与相邻覆盖件的曲率连续，避免光影检查时出现曲面畸变；内板则根据功能需求预留了玻璃升降器安装位、门锁机构固定点、内饰板卡扣座、线束穿线过孔、密封条安装槽等结构特征，所有安装孔位的位置度均参考量产车的通用公差带设定，方便后续对接工装夹具的定位设计。从安装边界来看，该后门通过上下两个铰链与B柱侧围内板连接，铰链安装面的平面度、同轴度均在数模里做了基准约束，保证门体装配后可通过铰链调整实现上下、前后、内外六向的位置微调，匹配整车DTS公差要求；门锁安装位置对应C柱侧围的锁扣固定点，锁体啮合行程预留足够的安全余量，避免车辆行驶在颠簸路面时出现门锁异响或意外解锁的风险。数模里的门体轮廓充分考虑了乘员上下车的通过性，门洞下沿高度、

　　上沿弧度都经过人机工程校核，保证不同身高的乘员进出后排时不会出现头部、腿部磕碰的情况；门体内部的腔体结构预留了防撞梁的安装空间，可根据整车安全星级要求匹配对应强度的侧防撞梁，在侧面碰撞发生时通过防撞梁的变形吸能、门体钣金的力传导路径分散冲击载荷，减少对后排乘员舱的侵入量。在功能集成层面，该后门数模预留了玻璃导轨的安装槽位，导轨曲率与玻璃升降轨迹完全匹配，保证玻璃升降过程中运行平稳，无偏移、抖动问题；外板与内板的包边结构参考量产车的滚边工艺要求设定，包边宽度、折边角度都满足钣金连接的强度要求，同时为包边工装的压头运动预留足够的操作空间，避免生产阶段出现工装干涉问题。门体下部预留了排水孔的位置，可将渗入门腔内部的雨水及时排出，

　　避免长期积水导致钣金锈蚀；密封条安装槽的深度、宽度根据常用的三元乙丙密封条截面尺寸设定，装配后可实现双层密封，外层密封阻隔雨水、灰尘进入，内层密封配合车身空腔阻断外部风噪传入舱内。对于结构设计从业者而言，该数模可作为开闭件设计的参考基准，帮助理解后门从外曲面到内板结构、从安装点布置到功能件集成的完整设计逻辑，在新项目开发时可参考其分缝位置、铰链布置思路、安装点的加强结构设计，减少前期方案迭代的试错成本；对于总装工艺人员来说，可通过该数模模拟门体与侧围的装配流程，验证工装夹具的夹持位置、装配顺序的合理性，提前识别装配过程中可能出现的干涉问题，优化产线的装配节拍。需要注意的是，该数模为主体结构的基础数模，实际量产应用时还需要根据具体车型的尺寸参数、配置需求补充对应的细节特征，比如高配车型的音响安装位、无钥匙进入感应模块固定座、后门儿童锁机构安装位等，同时要结合CAE仿真结果对门体钣金的厚度、加强筋布置做针对性优化，在满足刚度、强度要求的前提下尽可能降低门体重量，助力整车轻量化目标的实现。
