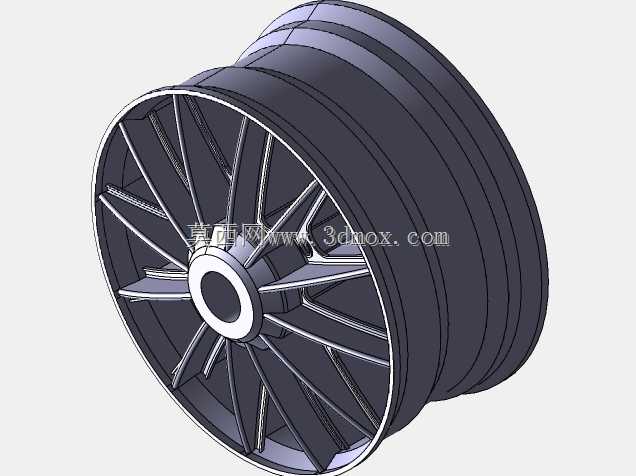

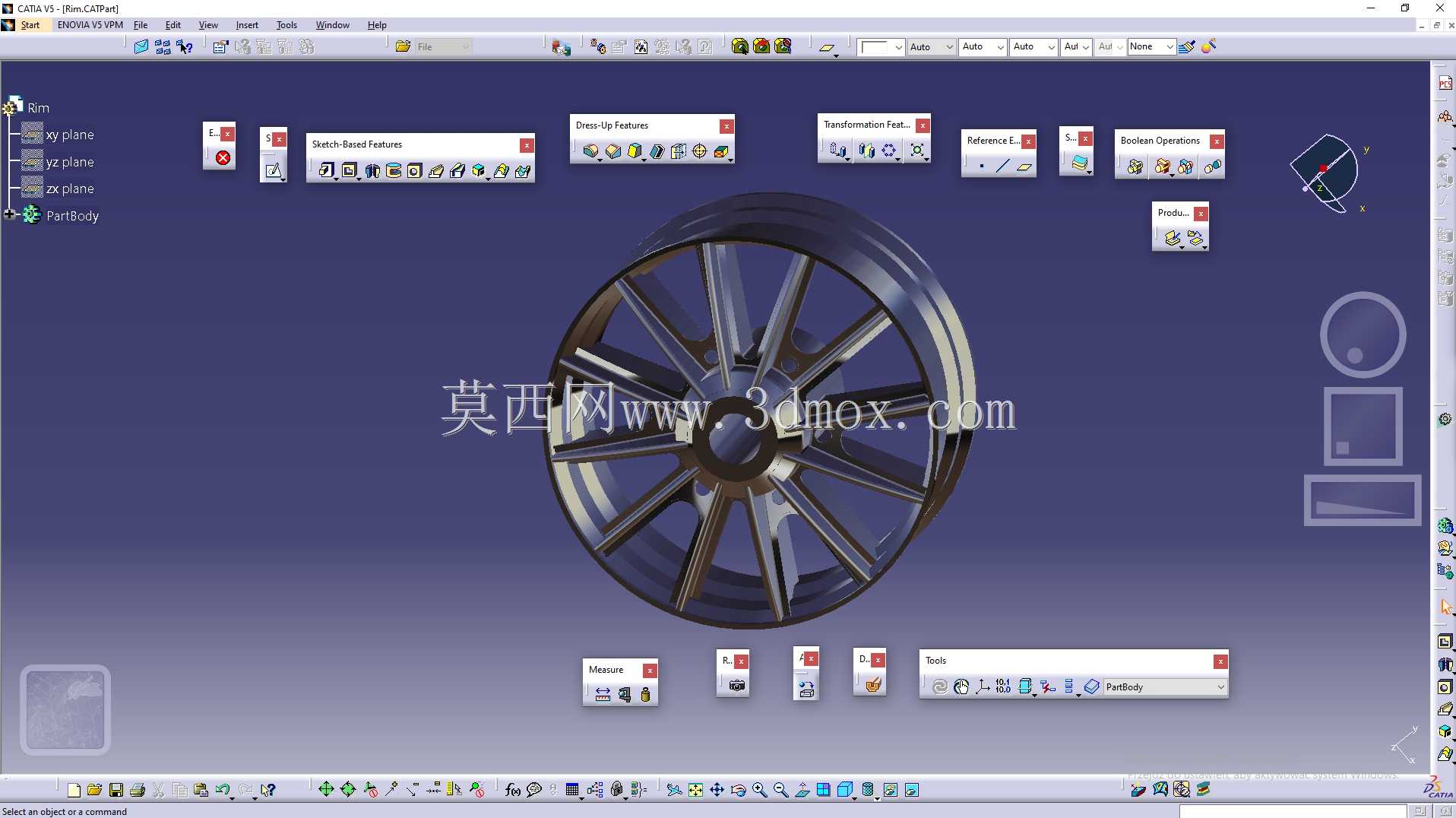

乘用车多辐条铝合金轮毂结构设计

　　这款轮毂的结构设计围绕乘用车日常行驶的全场景需求展开，首先要匹配整车簧下质量控制目标，轮辐采用变截面辐条设计，从轮心安装盘位置向轮辋方向逐步收窄厚度，在保证辐条抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料余量，避免不必要的重量堆砌，降低整车簧下质量，间接提升悬挂系统的响应速度与行驶平顺性。轮心安装面的加工精度是设计核心管控点，安装面的平面度公差需控制在0.05mm以内，中心定位孔与车轴轴头的配合采用过渡配合公差带，保证轮毂装车后与轴头的同轴度，避免高速行驶时出现径向跳动引发的方向盘抖动问题。螺栓孔的位置度公差严格按照整车安装孔位的基准设计，每个螺栓孔周边设计有局部加厚的凸台结构，分散螺栓紧固时的压应力，

　　避免长期交变载荷下螺栓孔周边出现应力开裂。轮辋部分的轮廓尺寸完全符合乘用车轮辋国标规格，胎圈座位置设计有标准的凸峰结构，保证轮胎充气后胎圈能够牢固卡合在轮辋上，即使在低胎压状态下高速过弯，也能避免胎圈脱开引发的安全风险。轮辋的气门嘴安装孔位置经过受力校核，避开了轮辋应力集中的轮辐对接区域，同时预留了标准气门嘴的安装空间，兼容常规橡胶气门嘴与金属胎压监测气门嘴的安装需求。从实际使用场景出发，轮辐的间隙尺寸经过反复校核，既保证足够的通风量为刹车系统散热，避免长距离下坡时刹车盘温度过高引发制动热衰减，又要防止行驶过程中路面碎石卷入轮辐间隙击打刹车卡钳。轮辐表面的造型过渡全部采用大圆角设计，避免尖锐棱角带来的应力集中，

　　同时也能减少行驶过程中的风阻，降低高速行车时的风噪。在安装边界上，这款轮毂的ET值（偏距）经过匹配计算，保证装车后轮胎不会超出翼子板轮廓，同时转向时轮胎不会与翼子板内衬、悬挂摆臂发生运动干涉，适配常规的家用乘用车刹车卡钳尺寸，无需加装垫片即可直接安装。设计过程中针对轮毂的受力工况做了多轮仿真验证，包括径向载荷疲劳测试、弯曲力矩疲劳测试、13度冲击测试的工况模拟，调整辐条的厚度分布与圆角大小，让应力能够均匀分散到整个轮辐结构上，避免局部应力过高导致的结构失效。轮辋与轮辐的连接位置采用圆滑过渡的加厚设计，这个位置是轮毂承受冲击载荷时的薄弱区域，加厚处理后能够有效提升过坑、压减速带时的抗冲击能力，避免轮辋变形导致的轮胎漏气。另外轮辐的造型设计也考虑了后期的平衡块安装空间，轮辋边缘预留了足够的粘贴式平衡块安装区域，不会因为轮辐造型凸起导致平衡块无法粘贴牢固，保证车轮动平衡的校准精度。
