乘用车前门结构三维数模设计

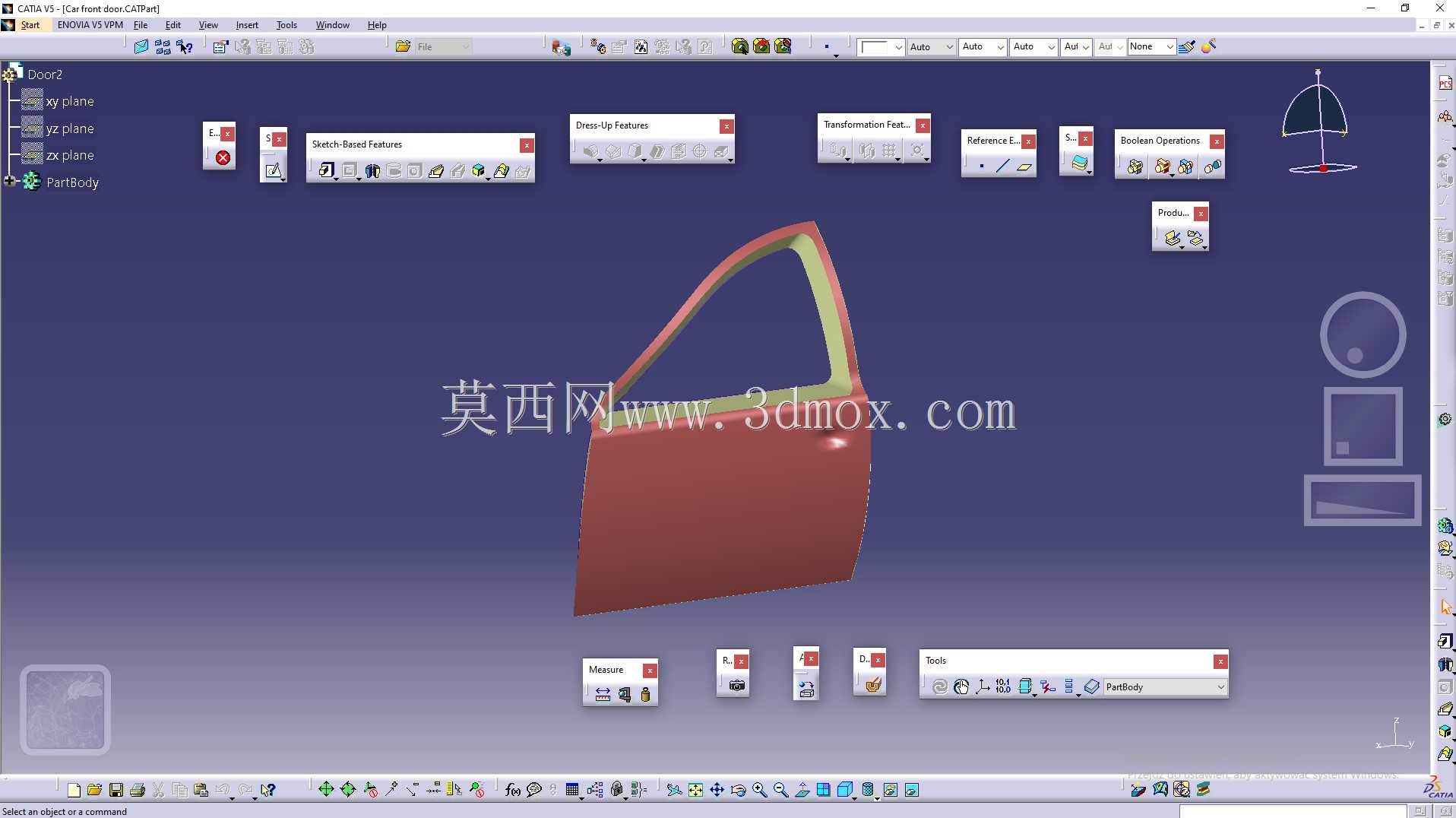

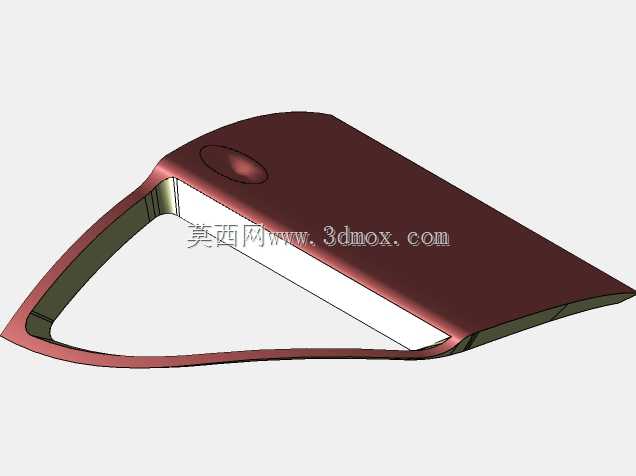

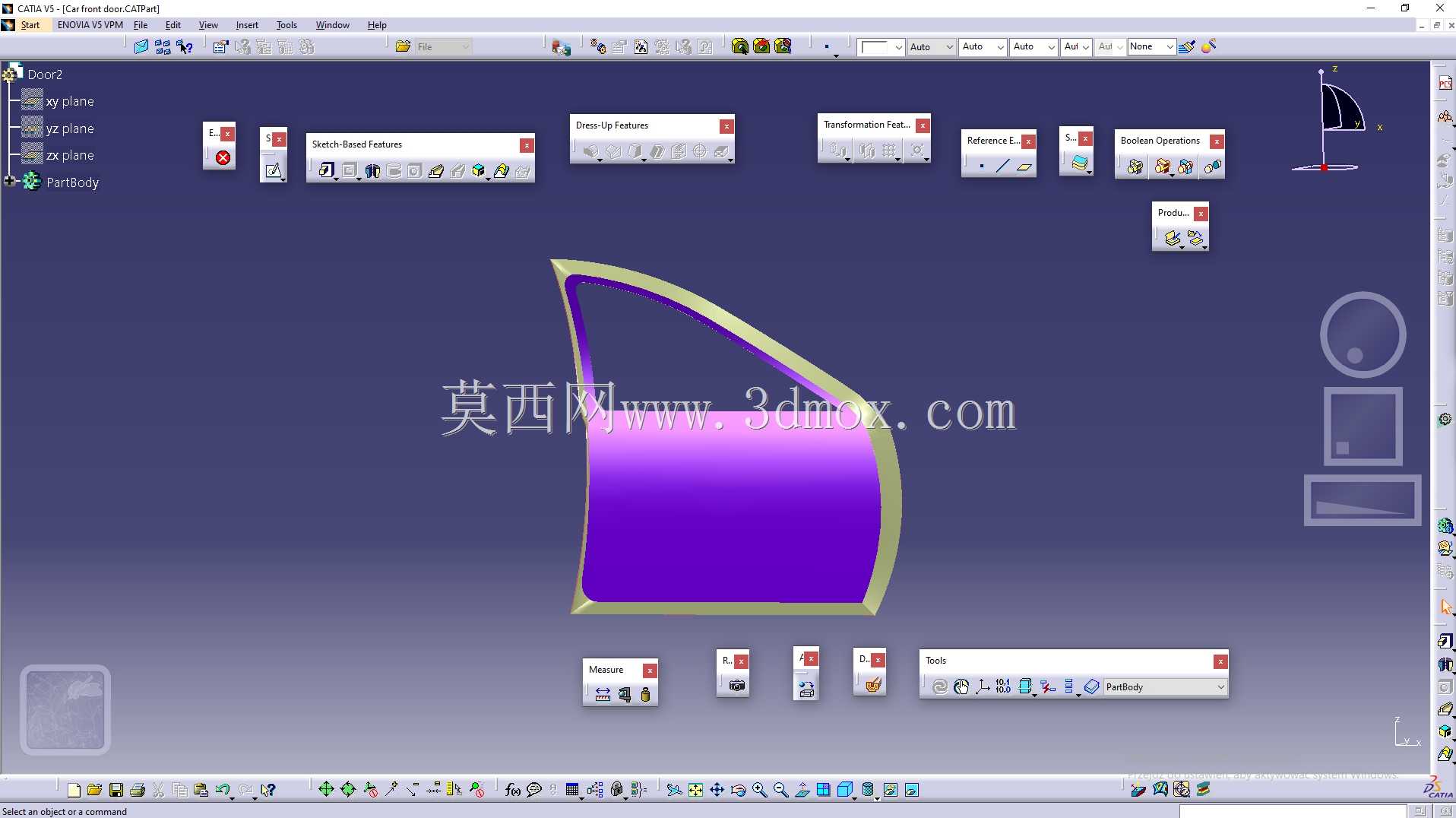

　　在整车开发流程里，车门作为车身开闭件的核心组成部分，直接关联乘员进出便利性、整车密封性能、侧碰安全防护以及外观造型匹配度，这款前门三维数模完整还原了量产车型前门的主体结构形态，覆盖了从外覆盖件到窗框轮廓的核心几何特征。从实际装车场景来看，该部件安装于车身侧围A柱与B柱之间的门洞区域，上沿窗框需要与前挡风玻璃侧沿、车顶侧梁密封条精准贴合，下沿则需要匹配侧裙的造型分缝，前端通过铰链总成与A柱下方的安装支座连接，后端预留门锁与B柱锁扣的配合位置，同时在窗框区域预留了玻璃升降的运行导轨空间，能够满足玻璃升降过程中的运动轨迹避让要求。数模构建过程中优先遵循了车身分缝的一致性原则，外板曲面的曲率连续度控制在量产A级曲面要求范围内，

　　避免后续冲压工序出现面品褶皱、反光畸变等问题，同时窗框的异形轮廓完全匹配密封条的安装卡槽尺寸，能够保证装配后密封条的压缩量处于合理区间，兼顾高速行驶时的风噪阻隔与雨水密封性能。从功能实现角度出发，该前门结构需要同时承载多类附件的安装需求：外板内侧预留了外拉手、后视镜安装支座的固定点位，内板区域则需要容纳玻璃升降器、门锁机构、内拉手、防水膜以及内饰板的安装结构，数模中已经对这些附件的安装边界做了初步避让，避免后续附件布置时出现结构干涉。在侧碰安全维度，前门内部的防撞梁安装位在数模中预留了对应的焊接面，能够保证防撞梁与车门内板、B柱的传力路径连贯，碰撞发生时可以快速将冲击力传递到车身门槛梁与B柱结构，减少乘员舱的侵入量。

　　设计过程中针对车门的开闭运动轨迹做了校核，保证车门在最大开启角度下，前端与前翼子板的间隙保持均匀，不会出现运动干涉，同时铰链安装面的角度设置充分考虑了车门的自关闭趋势，在小角度开启时能够依靠自身重力实现回位，避免坡道停车时车门意外自动关闭。钣金厚度的设置参考了量产同级别车型的通用参数，外板采用薄规格冷轧钢板保证曲面造型的流畅度，内板采用加强结构设计提升整体刚性，减少车辆行驶过程中的车门共振问题。窗框区域的翻边结构充分考虑了玻璃导槽的安装深度，能够保证玻璃升降过程中的运行稳定性，避免高速行驶时玻璃出现抖动异响。车门下沿的排水孔位置在数模中做了预留点位标记，能够保证进入车门内部的雨水顺利排出，减少内部钣金锈蚀风险。针对装配工艺，

　　数模中所有焊接面的贴合度都做了匹配处理，能够满足点焊工艺的操作空间要求，避免出现焊钳无法伸入的工艺死角，同时外板与内板的包边轮廓预留了均匀的包边余量，能够保证包边工序完成后外板边缘的平整度，与侧围、翼子板的分缝间隙均匀一致。在人机工程维度，车门扶手、内拉手的安装位置在数模中做了初步的点位预留，参考了同级别车型的人机布置参数，保证乘员在正常坐姿下能够轻松操作内拉手与扶手区域，同时外板的腰线造型兼顾了空气动力学性能，能够减少高速行驶时的侧风干扰，也能避免行驶过程中泥水附着在门把手区域。
