啮合式直齿圆柱传动齿轮组设计

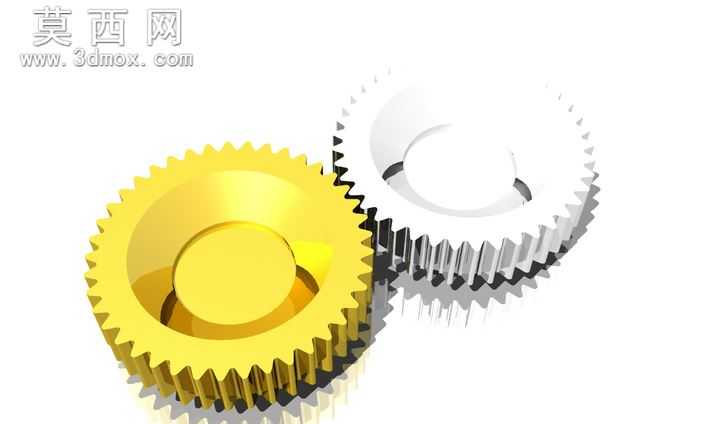

本作品为一对相互啮合的直齿圆柱齿轮三维建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，首先通过参数化定义齿轮模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，绘制出单齿的渐开线齿廓、齿根过渡曲线轮廓，通过圆周阵列完成整圈轮齿的构建，再结合轮毂、轮辐、减重槽的结构特征完成单个齿轮的实体建模，随后按照标准中心距完成两个齿轮的装配定位，确保齿侧间隙、啮合接触位置符合机械传动的设计要求。材质设置上针对金属齿轮的应用场景，为主动小齿轮赋予亮面金属材质，调整金属粗糙度、反射率参数模拟镀锌合金钢的表面质感，为从动大齿轮赋予哑光金属材质，模拟调质处理后的钢制齿轮表面效果，通过布光调整突出轮齿的立体轮廓、啮合位置的结构细节，渲染过程中添加柔和的环境反射与阴影效果，清晰展现齿轮的结构层次与金属质感。结构设计上，两个齿轮均采用腹板式结构，轮毂位置设计有适配传动轴的安装孔，轮缘与轮毂之间的轮辐做了等厚处理，在保证轮齿啮合强度的前提下尽可能减轻构件自重，齿根位置做了标准圆角过渡，避免应力集中导致的轮齿断裂风险，啮合位置的轮齿接触区域按照无侧隙啮合的理想传动状态做了对位，可直观展现直齿轮的传动啮合原理，可用于机械原理教学演示、传动机构虚拟装配、非标传动设备的方案设计参考，建模过程中对齿形精度做了校验，确保渐开线齿廓的连续性与啮合传动的顺滑性，避免出现齿形干涉、传动卡滞的问题。
