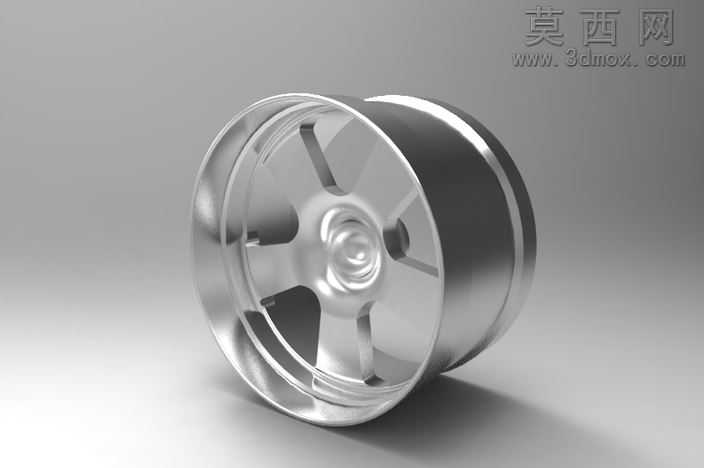

低偏移汽车轮毂三维结构设计作品

本作品为低偏移规格的汽车轮毂三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮毂中心安装基准面为草图绘制平面，勾勒出中心定位孔、螺栓安装位的轮廓尺寸，通过拉伸凸台命令生成轮毂中心的安装基座，保证安装面的平面度与孔位同轴度符合装配要求。轮辐部分采用五辐式对称结构设计，先绘制单根轮辐的截面轮廓，通过放样命令生成流畅的曲面过渡形态，再通过圆周阵列命令完成全部轮辐的均匀排布，每根轮辐的厚度从中心向轮辋方向做渐变处理，在保证结构强度的同时兼顾轻量化设计需求。轮辋部分通过旋转凸台命令生成基础筒体结构，再对轮缘位置做卷边强化处理，模拟真实轮毂的轮辋锁止结构，保证轮胎安装的贴合度与密封性。材质设置阶段选用铝合金金属材质，调整材质的反射率、粗糙度参数，模拟抛光铝合金的金属光泽与细腻质感，渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出轮毂曲面的光影层次，辅光源补亮暗部细节避免死黑，背景采用渐变灰色调突出主体金属质感，最终渲染效果还原了真实铝合金轮毂的视觉表现。设计过程中重点考量低偏移参数的结构适配性，调整轮毂安装面与轮辋中心的相对位置，保证装车后轮毂与轮拱、悬挂部件的间隙符合装配要求，同时对轮辐与轮辋的连接位置做圆角过渡处理，避免应力集中问题，整体结构兼顾外观造型与机械性能，可用于汽车改装方案展示、轮毂结构教学演示等场景。
