车载蔡司单目激光测距制导装置结构

　　这套单目光电测距装置的结构设计，核心围绕车载复杂工况下的观测、测距与目标指示需求展开，整体采用一体化密封壳体布局，外壳选用玻纤增强尼龙材质注塑成型，表面做细磨砂哑光处理，避免户外强光下产生反光干扰观测视线，同时兼顾抗冲击、耐高低温的使用要求，壳体接缝处预留0.8mm宽的密封胶槽，装配后填充硅橡胶密封圈，可满足IP67级防护要求，适配车载户外颠簸、多尘、遇水的使用场景。

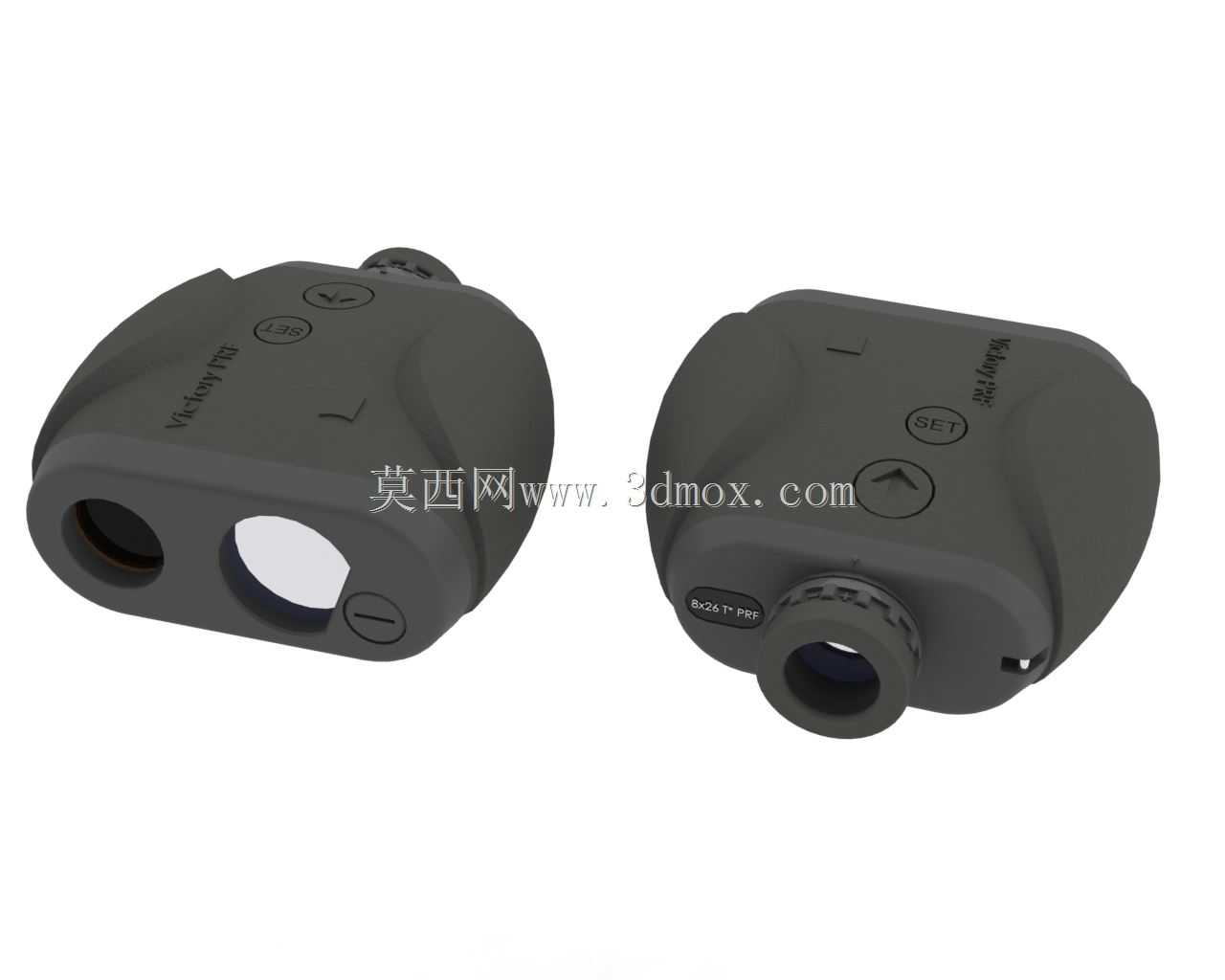

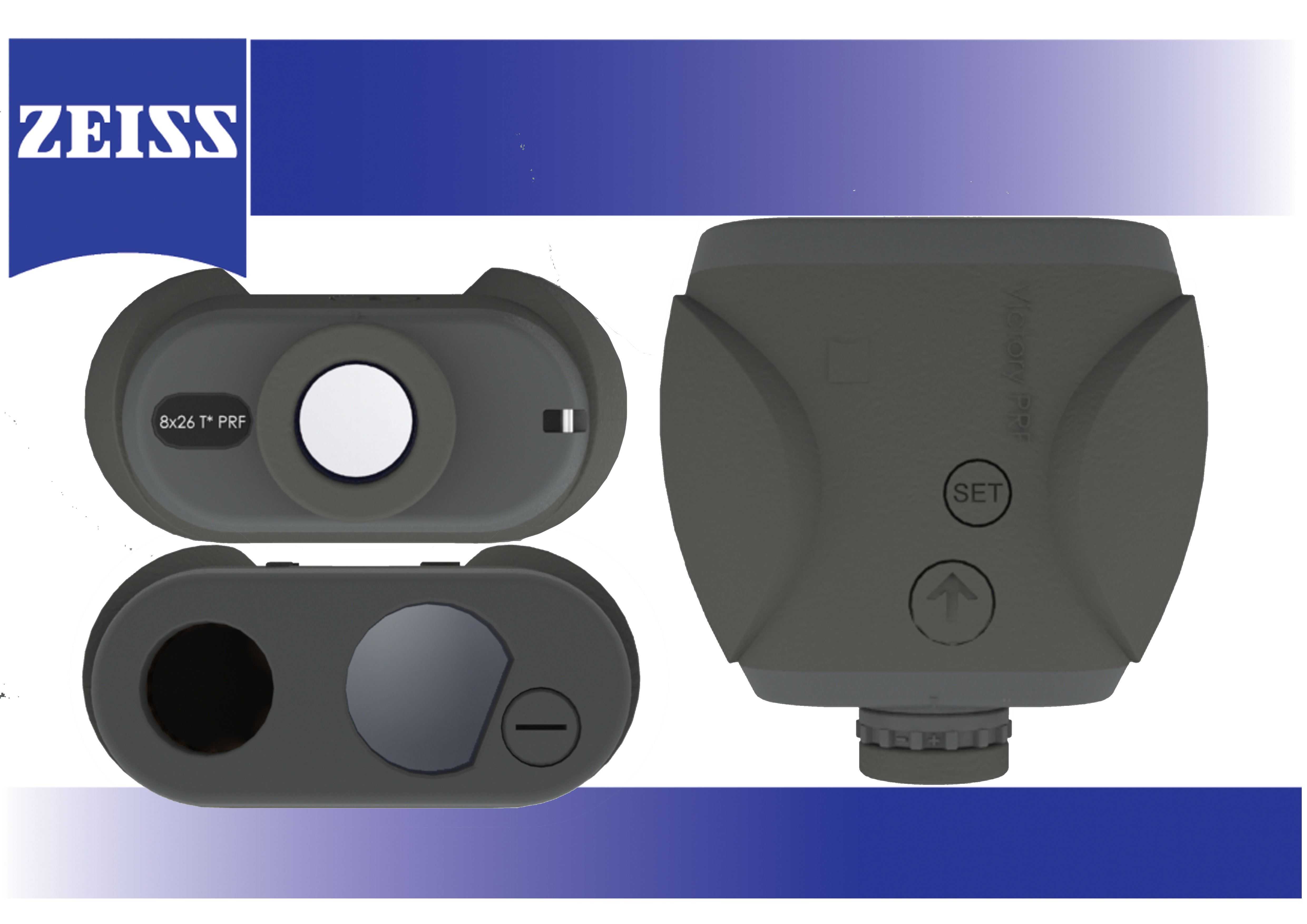

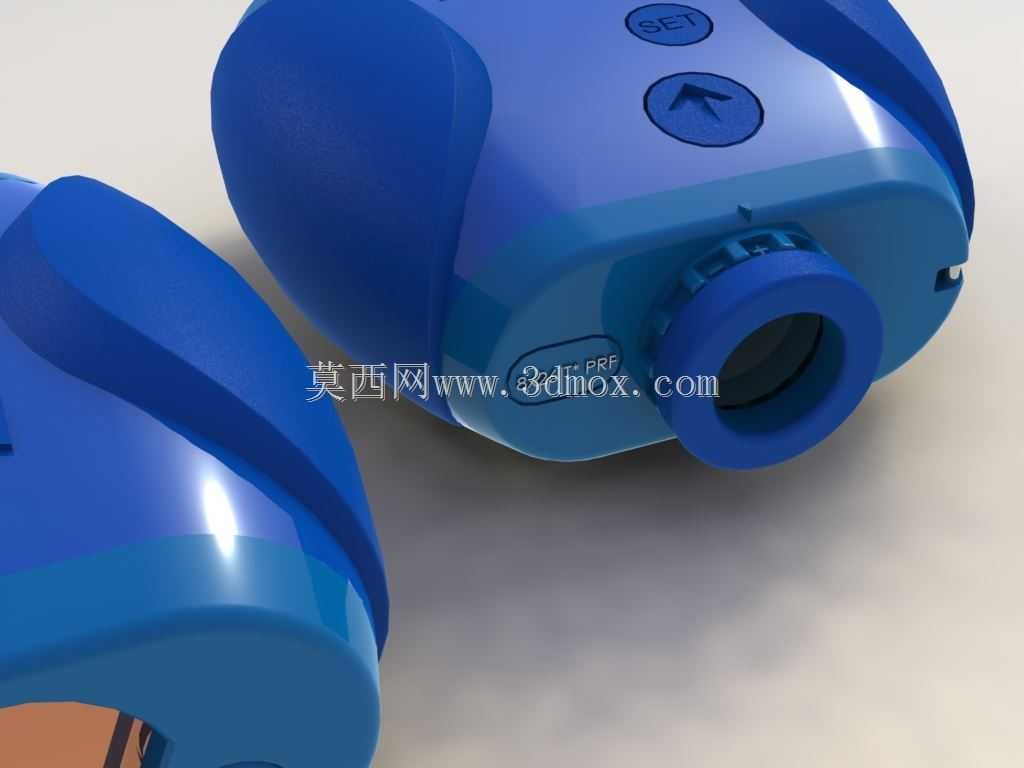

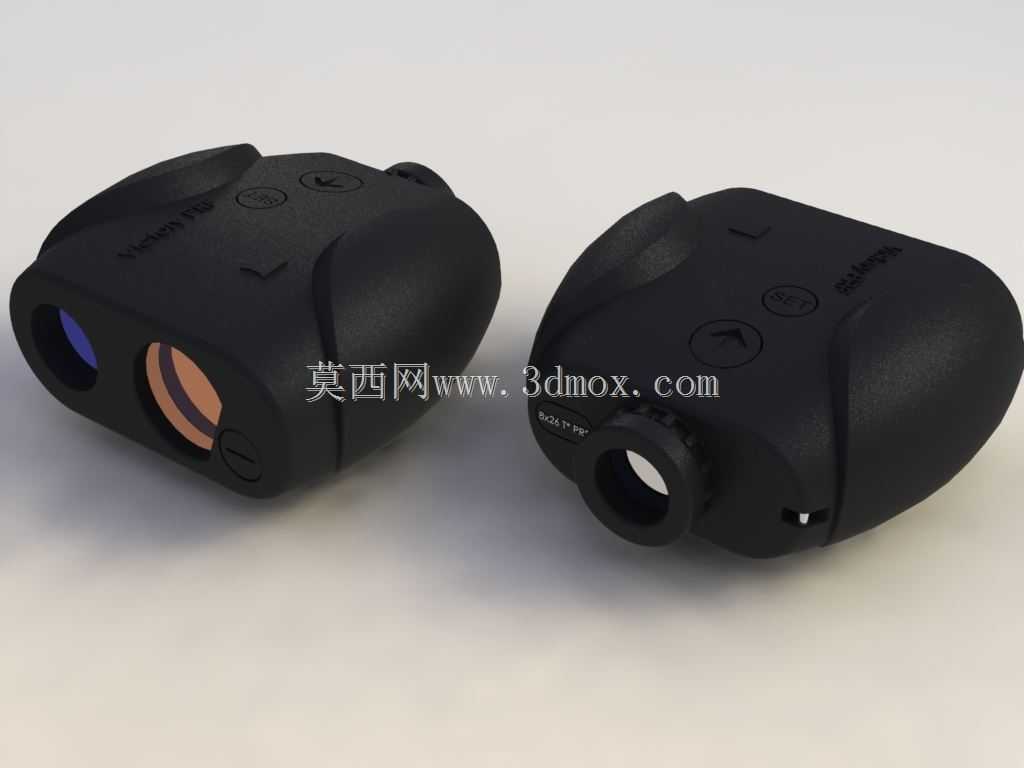

　　从功能布局来看，装置正面并排设置两个光学窗口，大尺寸窗口为激光接收物镜，采用内凹式设计，窗口边缘做2mm高的防撞凸缘，避免日常使用中镜片被剐蹭磨损，小尺寸窗口为激光发射端，两个窗口的光轴平行度公差控制在0.1mrad以内，保证测距精度不会因光轴偏移出现偏差。装置顶部集成三个实体操控按键，分别对应模式切换、测量触发、参数复位功能，按键采用凸点触感设计，佩戴薄手套也可准确操作，按键周边做下沉式防水围边，防止雨水顺着按键缝隙渗入壳体内部。装置尾部设置视度调节手轮，手轮表面滚压直纹防滑结构，调节行程为±5个屈光度，适配不同视力的使用者裸眼观测需求，手轮旁预留数据接口安装位，可拓展有线数据传输功能，将测距数据实时同步至车载终端。

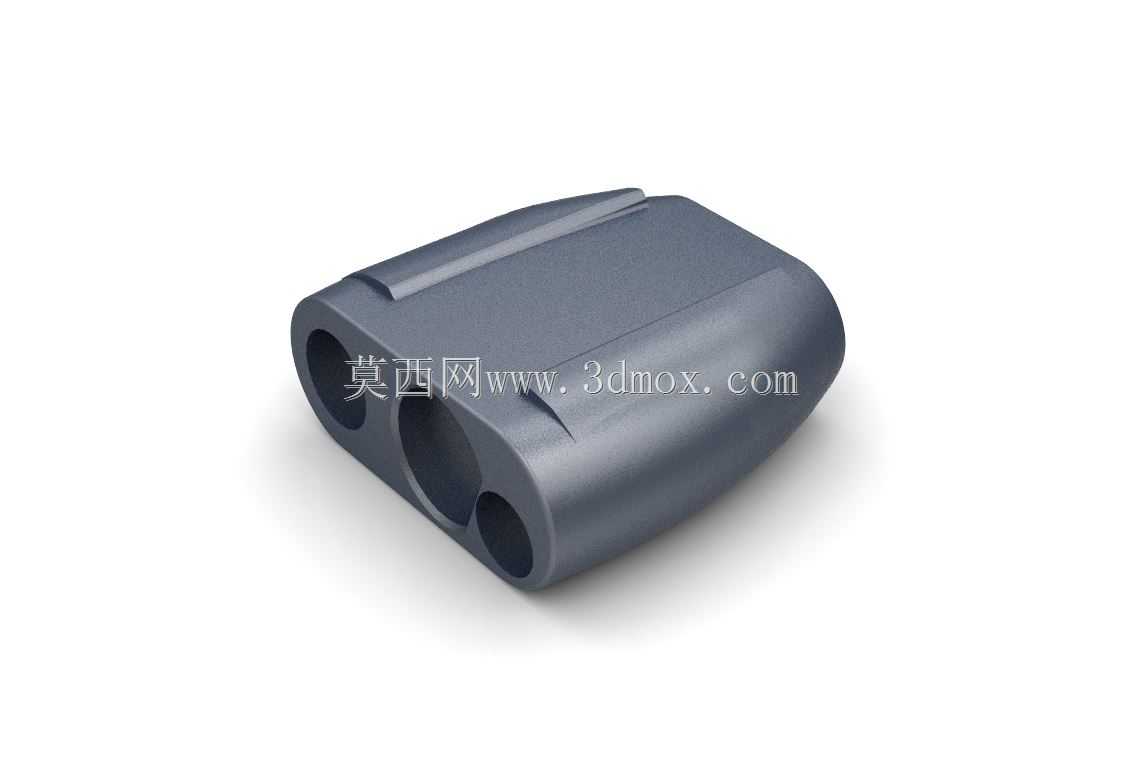

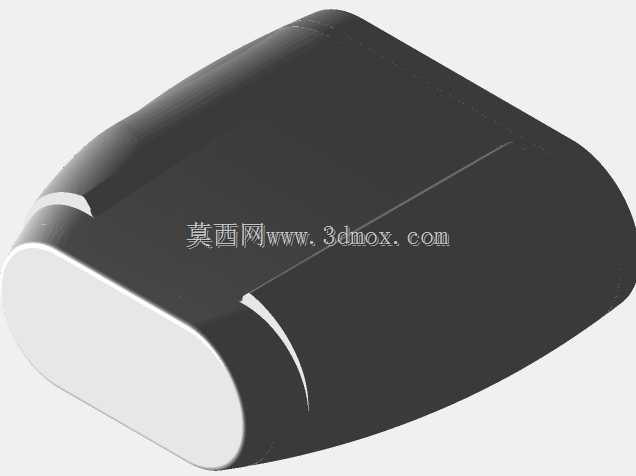

　　在结构设计思路上，整套装置的内部光学组件全部安装在一体式铝合金骨架上，骨架与外壳之间设置2mm厚的丁腈橡胶减震垫，可过滤车辆行驶过程中产生的高频振动，避免光学镜片出现移位、焦点偏移问题。整体外形采用流线型弧面过渡，没有尖锐棱角，既可以降低风阻，也能避免使用过程中磕碰划伤，装置的握持部位按照人手工学做内凹弧度处理，贴合手掌虎口位置，长时间握持也不易产生疲劳。外形尺寸控制在120mm×80mm×45mm区间，整体重量控制在280g以内，既可以手持使用，也可通过底部预留的标准1/4英寸螺纹孔安装在车载支架、云台上作为固定观测设备使用，安装时需保证装置光轴与车辆行进方向平行，安装面的平面度公差不大于0.2mm，避免因安装倾斜带来的测量误差。

　　实际使用场景中，这套装置可实现远距离目标的距离测量、方位锁定，为车载作业提供精准的距离参数支撑，激光发射模块采用人眼安全波段，不会对观测者或周边人员造成视力损伤，接收模块搭配窄带滤光片，可过滤户外杂散光干扰，在强光、逆光环境下也能保证测量数据的稳定性。壳体内部的电路板全部做三防漆涂覆处理，可在-20℃到60℃的环境温度范围内正常工作，适配不同地域、不同季节的车载使用需求，电池仓设置在装置底部，采用卡扣式仓盖设计，更换电池无需借助工具，仓盖处同样设置密封胶圈，保证整体防护性能的一致性。装置的边角全部做R3以上的圆角处理，既提升了结构强度，避免跌落时边角应力集中出现壳体开裂，也优化了握持的触感，不会出现硌手的问题。
