金属齿纹环形涡轮表壳外观结构设计

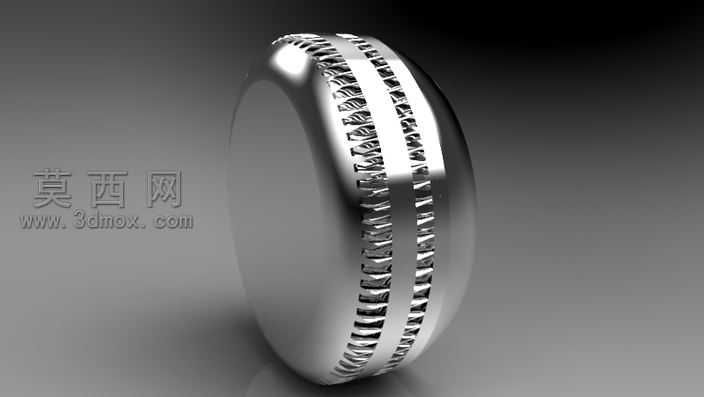

本作品为环形齿纹结构的涡轮表壳三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成环形基体的基础曲面，精准控制壳体内径、外径与壁厚参数，匹配表壳类构件的装配尺寸基准。针对壳体外侧的双列斜向齿纹结构，采用螺旋线引导路径配合扫描切除命令完成单齿特征构建，通过圆周阵列命令实现整圈齿纹的均匀排布，过程中严格校验齿距、齿深与齿形倾斜角度的一致性，保证齿纹结构的规整度与视觉协调性，同时对齿根与齿顶位置做圆角过渡处理，避免应力集中问题，提升结构合理性。材质与渲染阶段，选用抛光不锈钢材质作为基础材质，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原高光亮面金属的质感，针对齿纹的凹陷区域做局部光影强化，突出齿纹的立体层次感；渲染场景采用渐变深灰背景配合柔光打光方案，主光源从侧上方投射，勾勒出环形壳体的外轮廓曲线，辅助光源补亮齿纹的暗部细节，避免阴影过重遮挡结构特征，最终呈现出金属构件的精致质感。设计思路上，该表壳摒弃了传统表壳的外置把手结构，采用一体化光滑环形基体搭配装饰性齿纹的设计方案，光滑的外曲面保证握持接触的舒适度，外侧的双列齿纹既提升了外观的机械质感与辨识度，也可在装配或调试时提供一定的摩擦力，兼顾装饰性与实用性；整体结构无多余外置构件，壳体曲面做连续顺滑处理，所有棱边均做微小圆角优化，既符合精密机械零件的加工工艺要求，也让整体外观更具精致的工业美学特质，可作为腕表类产品的外观壳体方案，也可作为机械装饰类环形构件的设计参考。
