双缸船用蒸汽机结构三维设计模型

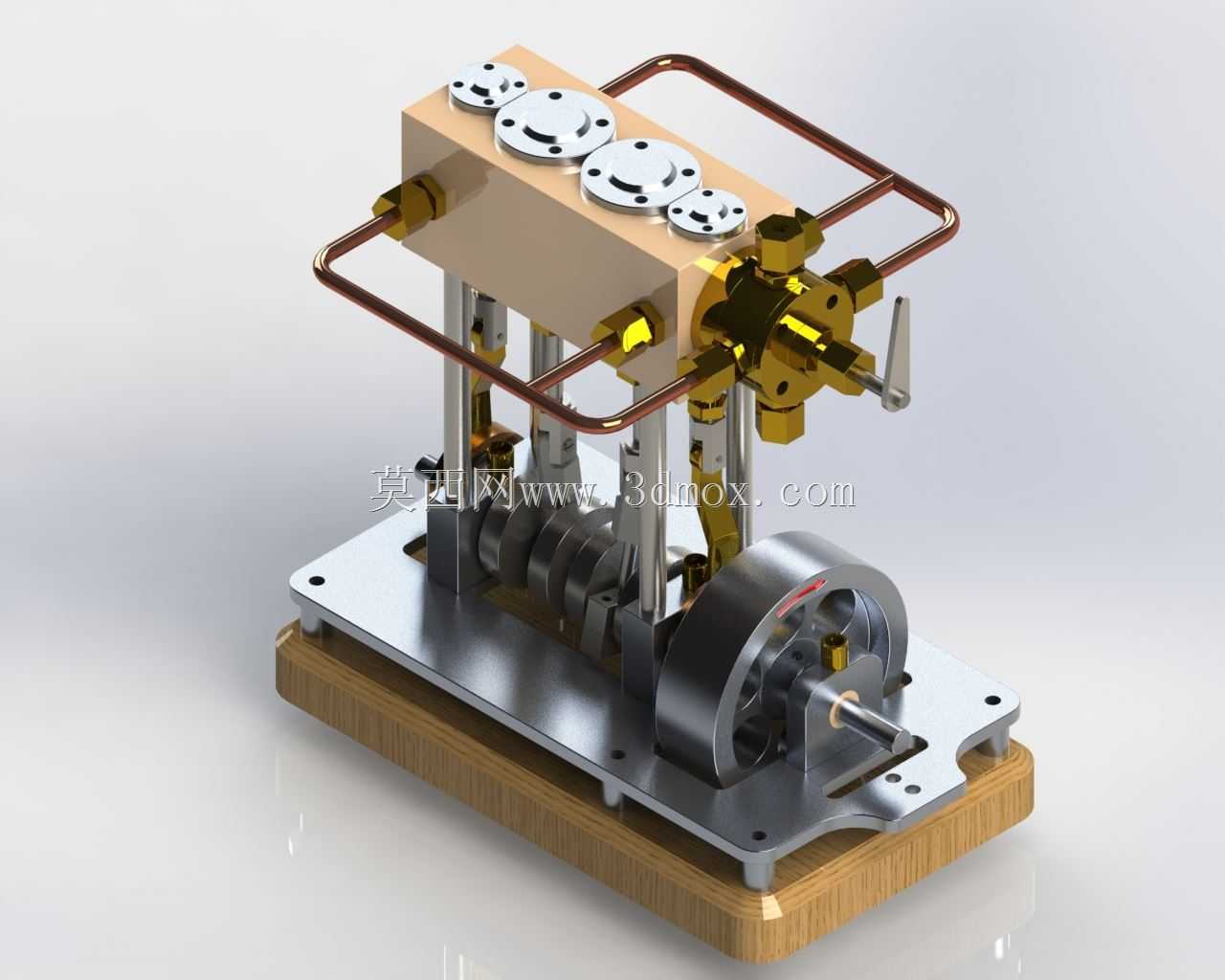

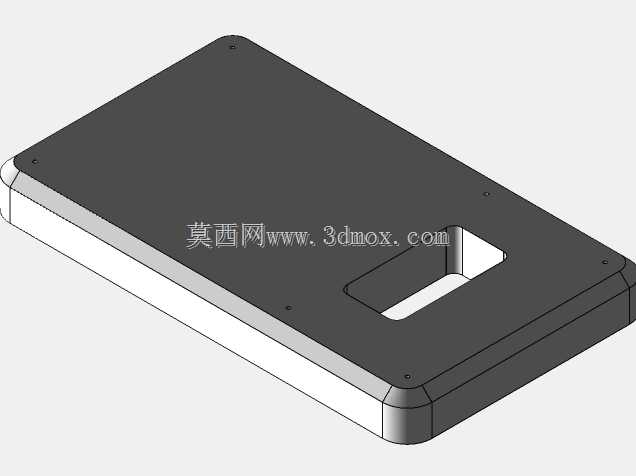

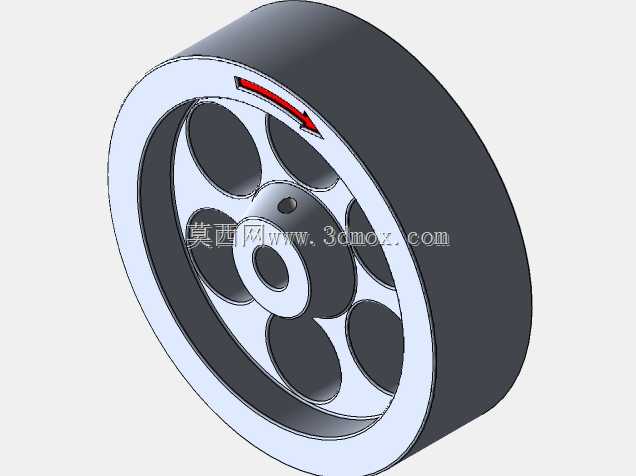

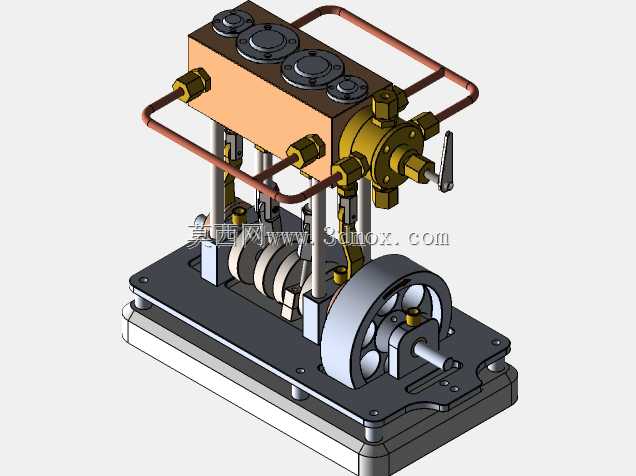

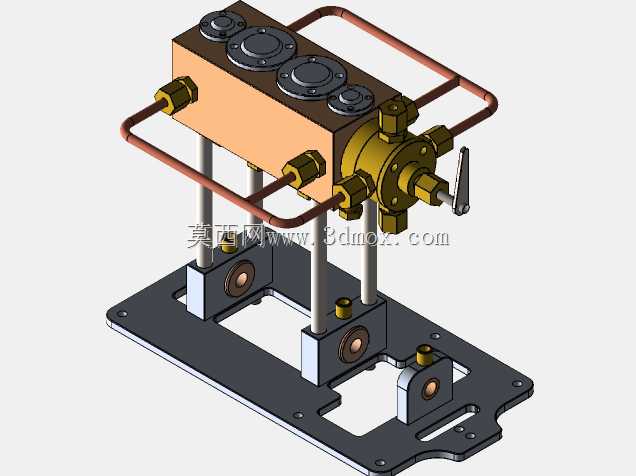

　　这款双缸船用蒸汽机的结构设计，核心面向小型内河船舶、模型舰船动力配套场景，在实际船舶动力体系中，这类往复式蒸汽动力装置可通过蒸汽膨胀做功推动曲柄连杆机构运转，将蒸汽的热能转化为曲轴旋转的机械能，为船舶提供推进动力输出，也可作为小型船载辅机驱动发电机、水泵等附属设备运转。从结构设计逻辑来看，整机采用立式双缸并列布局，两个气缸沿曲轴轴向对称排布，可有效抵消单缸往复运动产生的惯性振动，让动力输出更平顺，相比单缸蒸汽机，双缸结构在同等蒸汽压力参数下能获得更连续的扭矩输出，避免单缸结构上下止点处的动力死点问题，无需额外配置大质量飞轮辅助过止点，仅需配套尺寸适中的飞轮即可保障运转连续性。整机的安装基座采用实木衬底加金属安装板的双层结构，

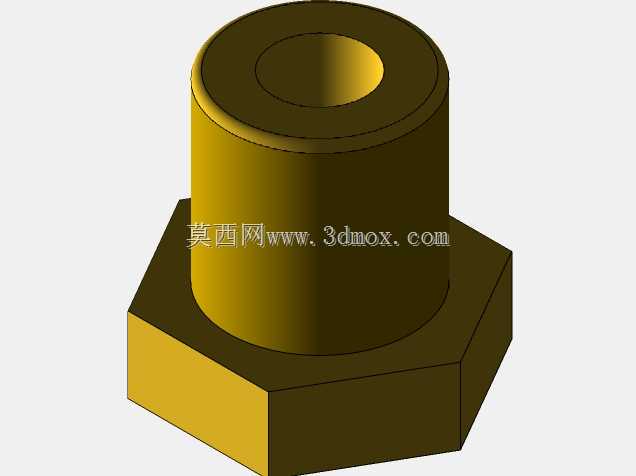

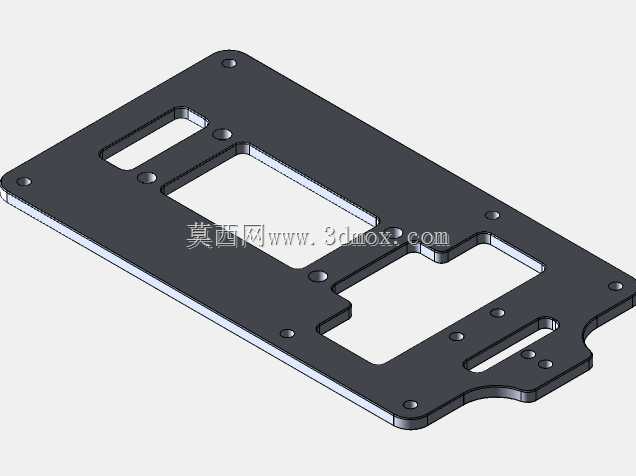

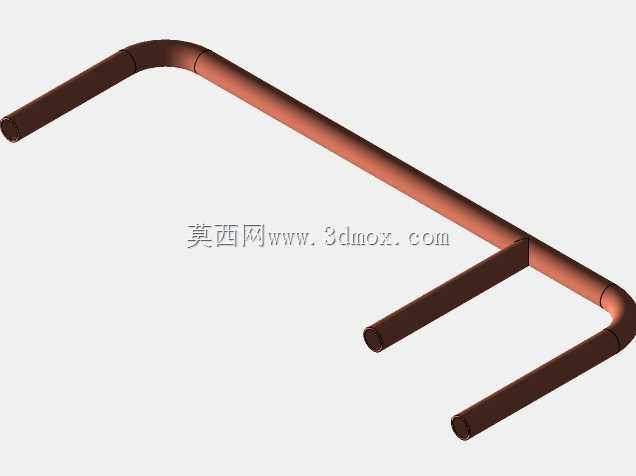

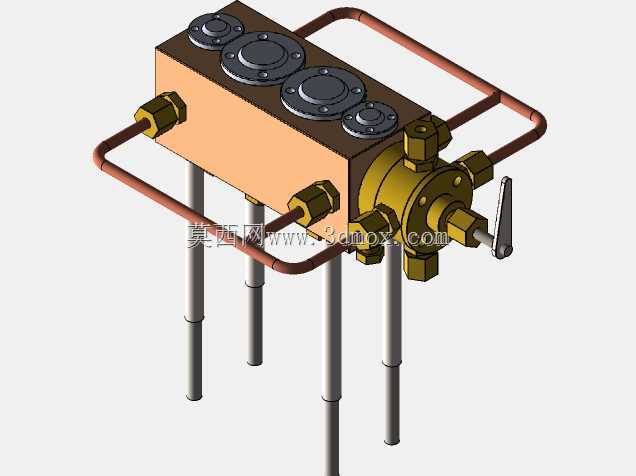

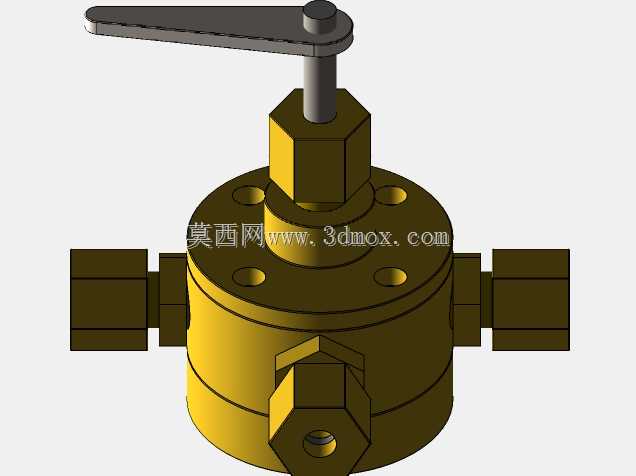

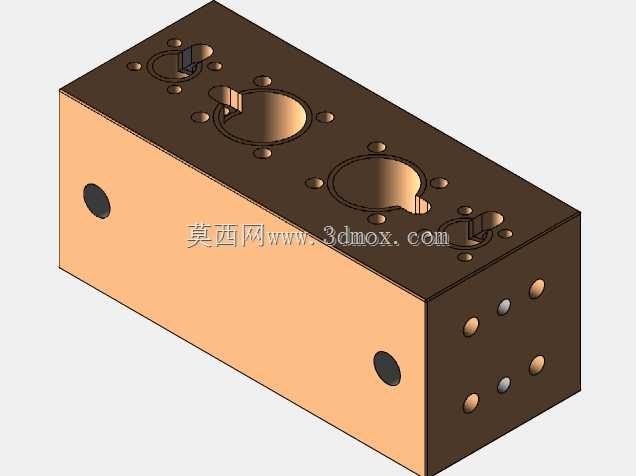

　　金属安装板上预留了对应气缸支架、曲轴轴承座、阀组组件的定位安装孔位，安装边界可适配小型船体的动力舱安装空间，基座底部的实木层可起到运转减震作用，降低动力运转时的振动向船体传递，减少船体共振带来的航行稳定性影响。气缸上部的阀组采用集成式排布，将进汽、排汽管路与换向阀组整合在气缸顶部的安装平台上，铜质管路沿气缸外侧排布走向规整，既减少了管路接头数量降低蒸汽泄漏风险，也让整机外部结构更紧凑，避免零散管路突出带来的安装干涉问题。换向操纵杆设置在阀组侧方，可通过扳动操纵杆改变进汽方向，实现蒸汽机的正反转切换，满足船舶前进、倒退的动力操控需求，操纵杆的操作行程经过结构校核，扳动过程中不会与周边管路、气缸支架产生运动干涉。

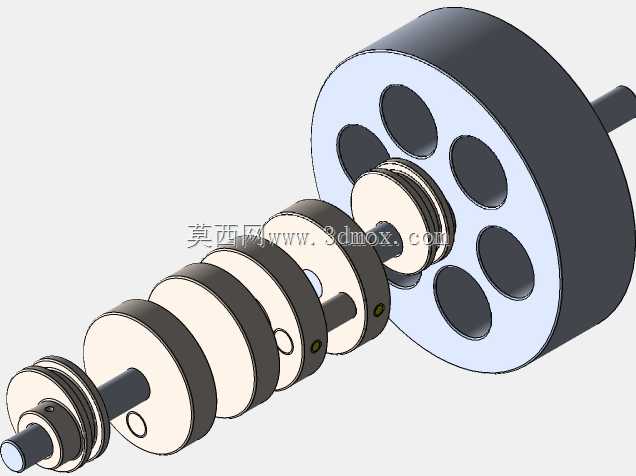

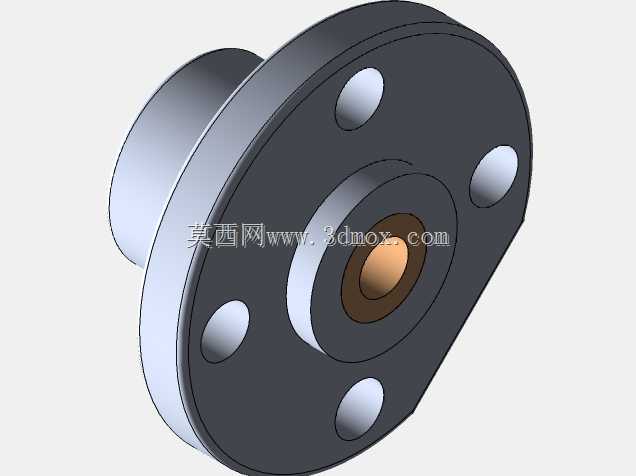

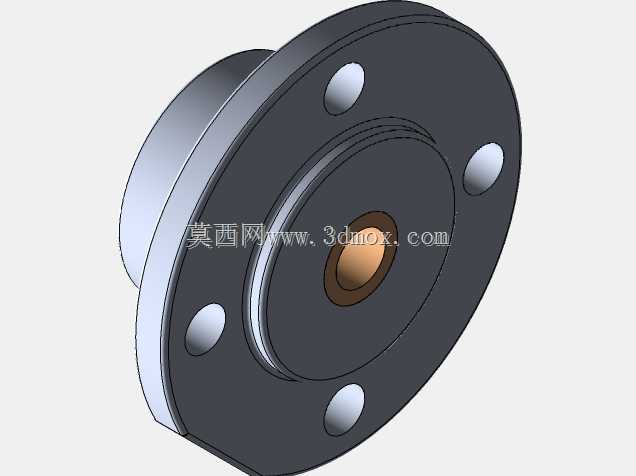

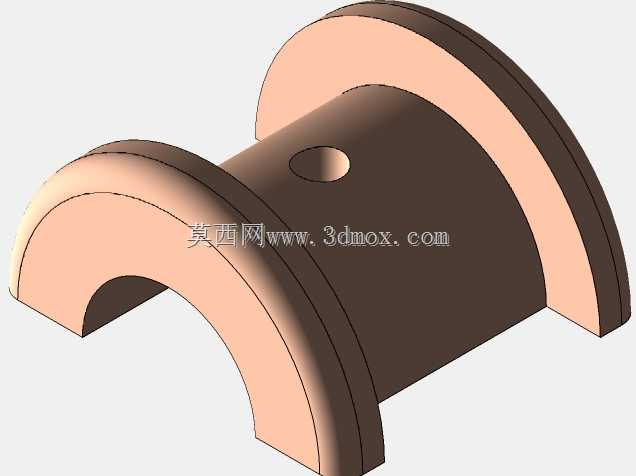

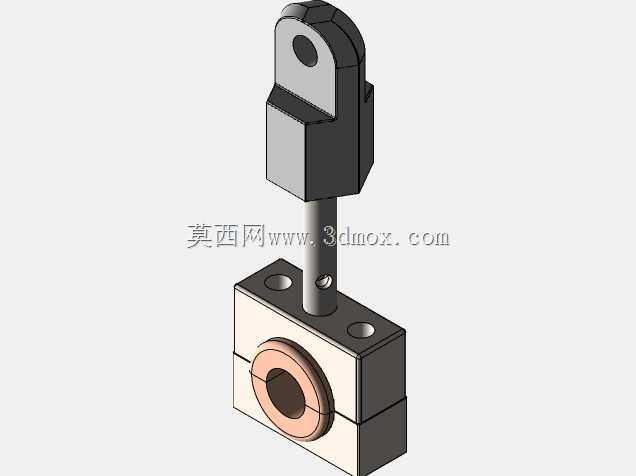

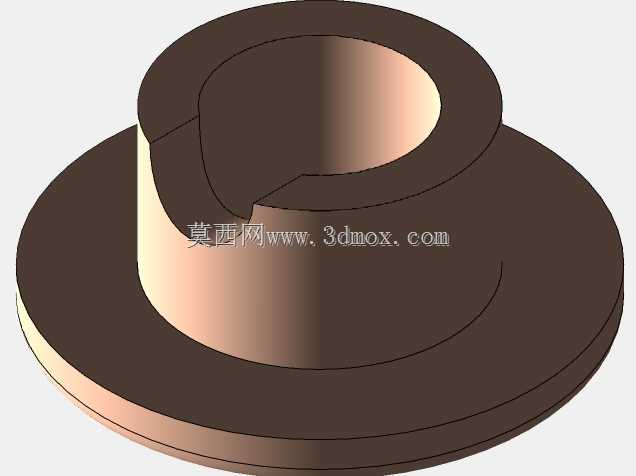

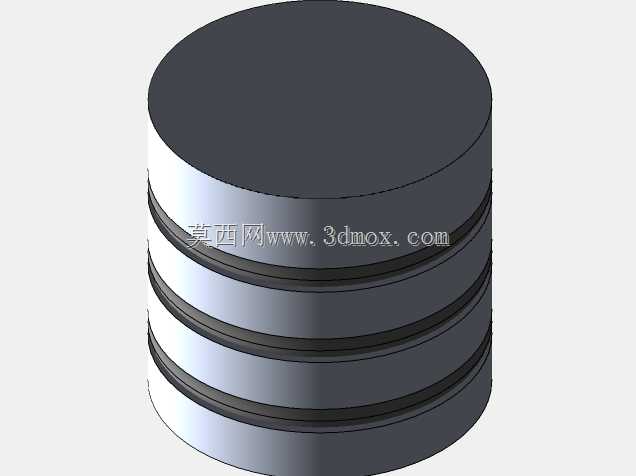

　　曲轴连杆机构采用外露式布局，连杆与曲轴的连接部位配置了耐磨轴套，可降低长期往复运转的磨损量，曲轴输出端延伸至飞轮外侧，可直接连接联轴器对接螺旋桨轴系，无需额外加装传动换向结构，缩短了动力传输路径，减少传动过程中的功率损耗。气缸支架采用立式金属立柱结构，将气缸主体抬升至合适高度，为下部曲轴、连杆的运动预留足够的往复空间，立柱与上部气缸平台、下部安装板之间采用定位销加紧固件的连接方式，既保障了装配时的位置精度，也便于后期拆解维护，可快速对气缸活塞、连杆轴瓦等易损部件进行检修更换。设计过程中对各运动部件的运动间隙做了预留校核，活塞在气缸内的往复行程、连杆的摆动角度、曲轴的回转半径都经过运动仿真验证，全行程范围内不存在部件碰撞、

　　运动卡滞的问题，各管路的弯折半径也符合铜质管路的加工工艺要求，不会出现弯折处管径缩窄影响蒸汽通流效率的问题。整机的外部轮廓规整，所有突出部件均在安装基座的边界范围内，安装时可直接通过基座上的预留固定孔将整机固定在船体动力舱的安装支架上，不需要额外设计转接安装板，可降低动力系统的安装适配难度。这类双缸蒸汽机相比多缸结构，零部件数量更少，加工装配难度更低，维护保养更便捷，适合小型船舶的动力配套需求，在蒸汽工作压力稳定的工况下，可长时间持续输出稳定动力，满足小型船舶的航行推进需求。
