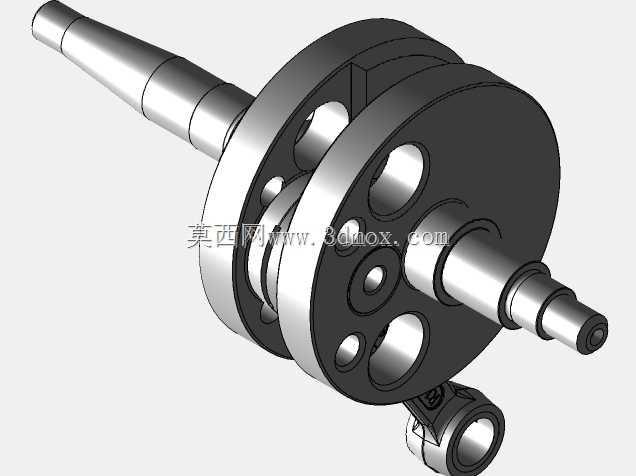

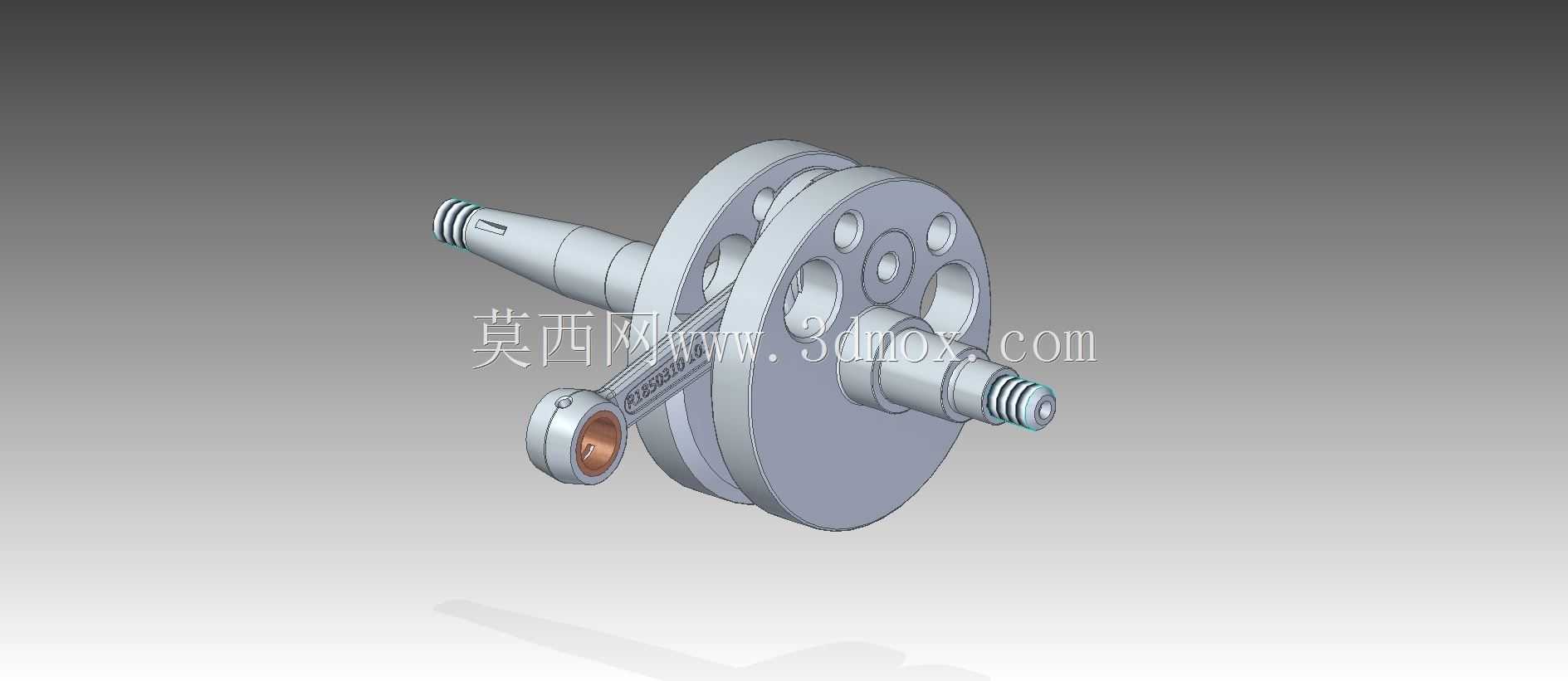

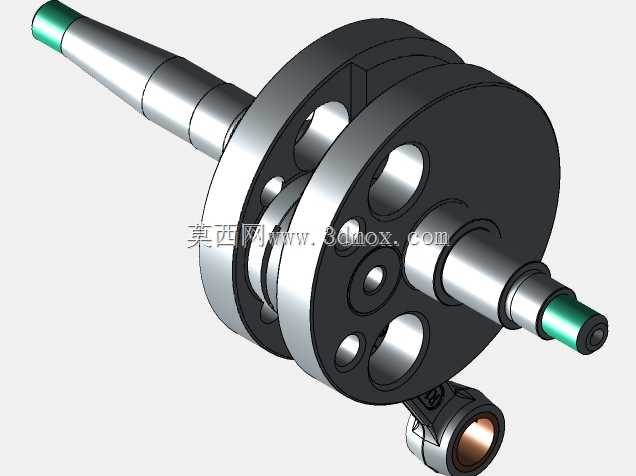

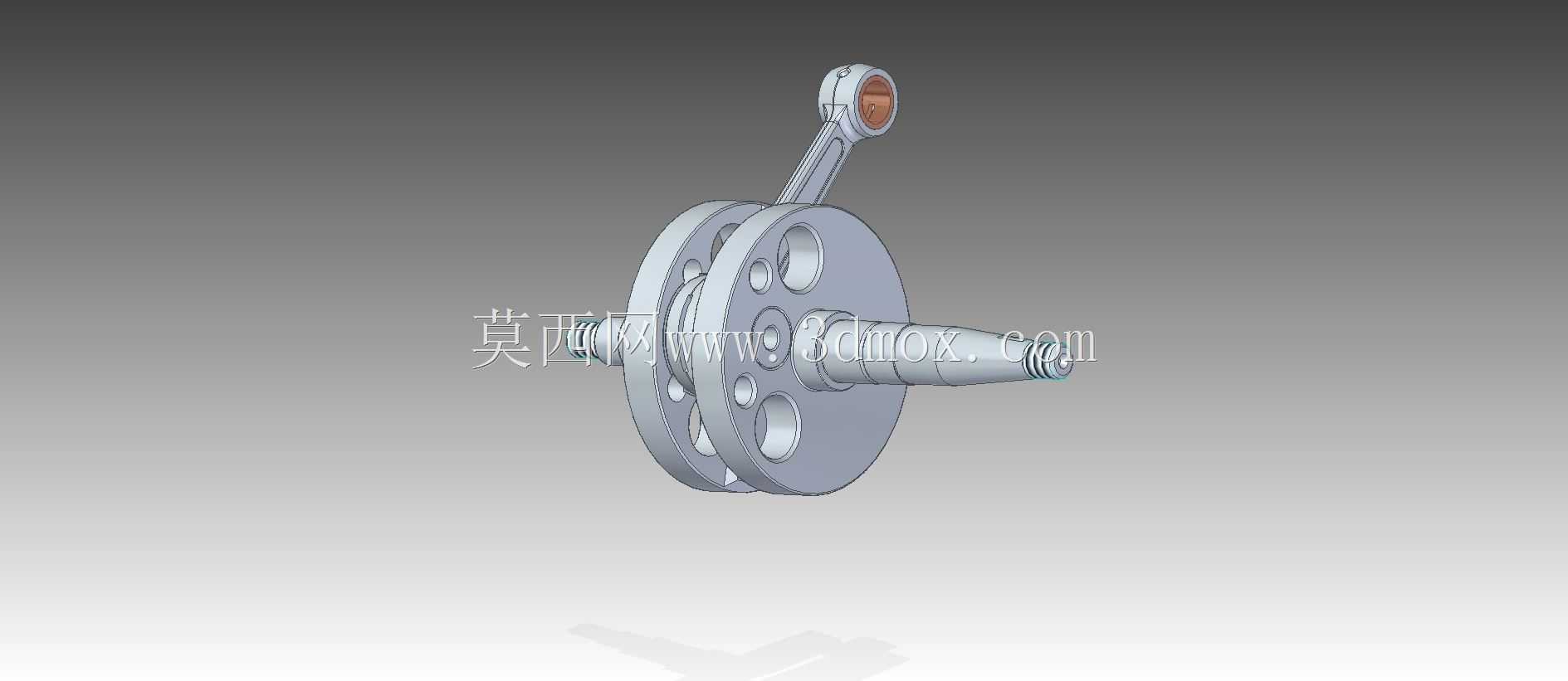

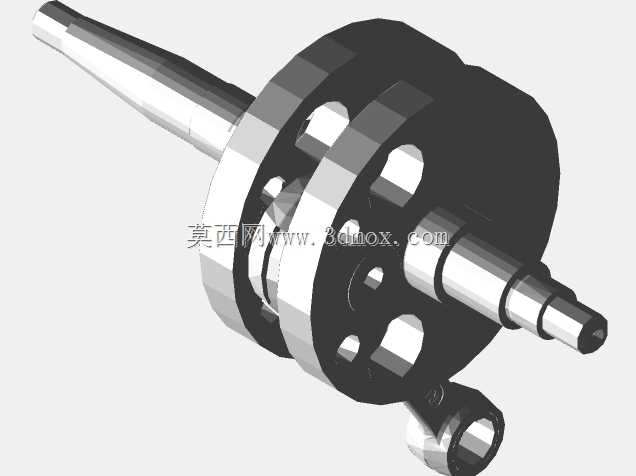

西姆森S50摩托车曲轴结构三维数模

　　这套数模还原的是小排量二冲程动力单元的核心曲柄连杆组件，对应经典轻型摩托的动力输出核心部件，在民用代步轻型机车、小型通用动力机具的动力系统中，这类曲轴组件承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是二冲程发动机动力传递路径里无法替代的核心结构件。从实际应用场景来看，这类曲轴多用于排量50cc级别的轻型两轮车辆，也可适配同排量的小型通用汽油机，为便携动力设备、小型农林作业机具提供动力输出载体，其运行稳定性直接决定了整机的振动水平、动力输出平顺性与使用寿命。

　　从结构设计逻辑来看，该曲轴采用组合式曲柄结构，左右两个曲柄臂通过过盈压装与主轴颈、曲柄销连接为刚性整体，区别于大排量机型常用的整体锻造曲轴，这种组合式结构更适配小排量机型的批量生产需求，在保证结构强度的前提下能有效控制制造成本，同时也方便连杆组件的装配。连杆采用分体式小头设计，小头端内嵌铜基衬套，与活塞销形成滑动摩擦副，衬套内孔的粗糙度、同轴度公差直接影响活塞往复运动的卡滞风险，设计时需要预留适配混合油润滑的间隙值，避免热态工况下出现抱销故障；连杆大头端采用滚针轴承与曲柄销配合，适配二冲程发动机混合油润滑的特性，无需单独设置压力润滑油道，结构更紧凑。

　　从安装边界与尺寸适配角度来看，左右主轴颈的直径、伸出长度严格对应曲轴箱轴承位的安装尺寸，输出端的锥面结构与螺纹段用于匹配磁电机转子、主动链轮的安装，锥度公差需要保证与转子内锥面的贴合面积达到75%以上，避免高速运转时出现转子松动移位；非输出端的轴颈用于匹配曲轴箱侧盖的油封位，轴颈表面粗糙度需要达到Ra0.8以下，防止长期运行后出现油封渗漏机油的问题。曲柄臂上设计有多个减重孔，在不降低曲柄臂结构强度的前提下，有效降低曲轴整体的转动惯量，让小排量发动机的油门响应更灵敏，同时减重孔的位置经过动平衡校准，与曲柄销、连杆的配重形成平衡，将曲轴高速运转时的一阶往复惯性力控制在合理范围内，降低整机振动。

　　建模过程中需要重点关注几个配合面的公差设定：曲柄销与曲柄臂压装面的过盈量需要根据材料屈服强度计算，既要保证高速运转时不出现松动移位，也要避免压装时导致曲柄臂出现微裂纹；连杆大头滚针轴承的游隙需要适配热态工况下的膨胀量，冷态预留的游隙值既要避免运转卡滞，也要防止间隙过大产生敲击异响；主轴颈与曲轴箱轴承的配合采用过渡配合，既方便装配时的压装操作，也能保证轴承内圈与轴颈同步运转，避免出现跑内圈的磨损问题。另外，曲轴的轴向定位尺寸需要严格匹配曲轴箱的止推面间距，预留合适的轴向间隙，避免热态膨胀后出现曲轴轴向卡滞，导致运转阻力过大甚至抱死。

　　这类小排量二冲程曲轴的结构设计，需要平衡轻量化、结构强度、制造成本三者的关系，不同于四冲程发动机曲轴需要设置润滑油道、平衡轴驱动齿轮等结构，二冲程曲轴的结构更紧凑，对动平衡精度的要求更高，因为二冲程发动机每转一圈就完成一次做功循环，曲轴承受的交变载荷频率更高，曲柄臂的圆角设计需要做应力释放处理，避免长期交变载荷下出现应力集中导致的曲柄断裂问题。在实际维修替换场景中，这类曲轴的尺寸一致性直接影响装配后的发动机运行状态，哪怕是主轴颈同轴度0.02mm的偏差，都会导致发动机运转时出现异常振动、轴承过早损坏的问题，因此建模时对各轴段同轴度、曲柄销与主轴颈平行度的参数设定，都需要严格遵循小排量汽油机的设计规范，还原真实零件的尺寸公差与形位公差要求，才能为后续的结构分析、维修模拟、改装设计提供准确的数模基础。
