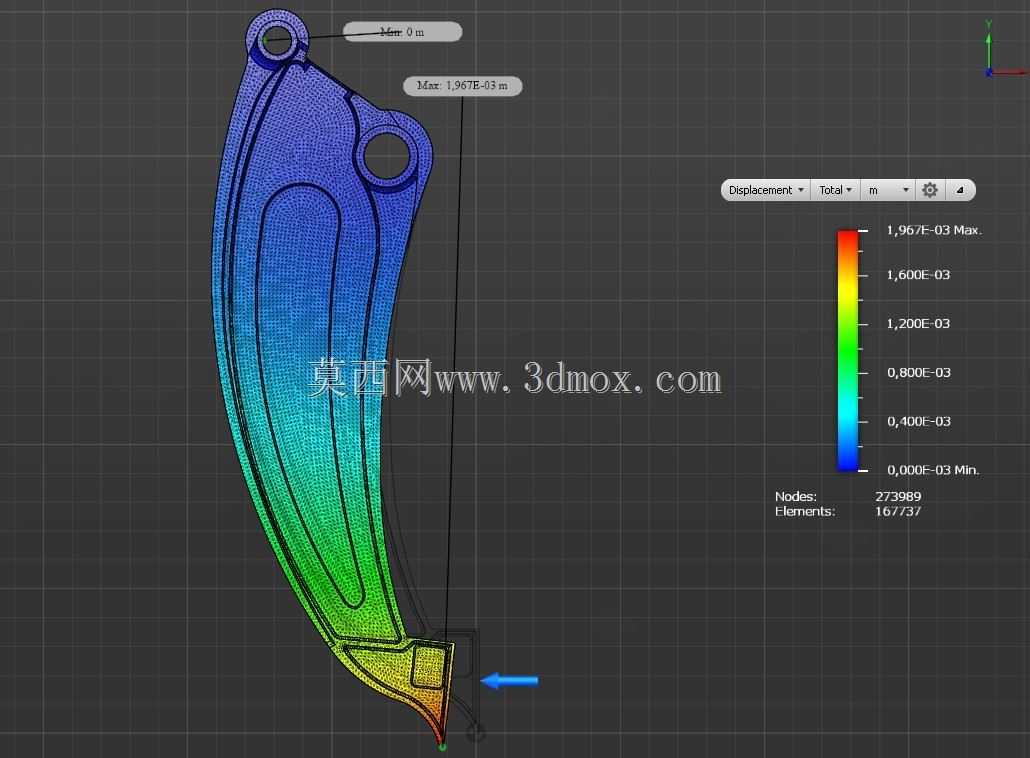

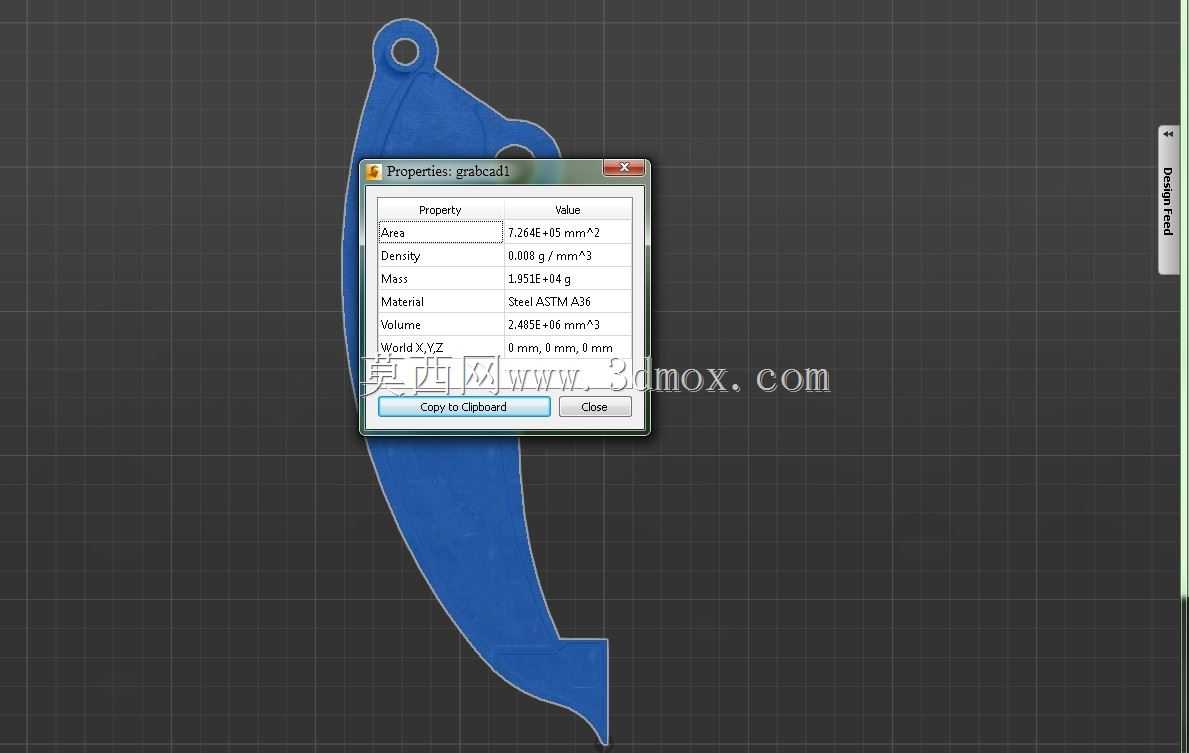

该机械臂构件属于工业执行机构的核心承载部件,主要应用在中轻载自动化搬运、工位上下料、小型装配工作站的关节传动链路中,作为连接旋转关节与末端执行器的传力结构,需要同时承担末端负载的静载荷、启停过程的惯性冲击载荷,以及长时间往复摆动带来的交变疲劳载荷,其结构合理性直接决定整套执行机构的负载上限、运行稳定性与服役寿命。从结构受力逻辑来看,该臂体采用两端铰接的安装形式,上端铰接孔连接驱动侧的回转关节输出端,下端铰接孔连接末端执行器的安装座,臂体整体呈流线型变截面形态,完全贴合应力传递路径的分布规律,没有多余的冗余结构。设计过程中首先通过拓扑优化确定材料的最优分布区间,在保证整体刚度满足传动精度要求的前提下,对非主承力区域做了材料去除处理,

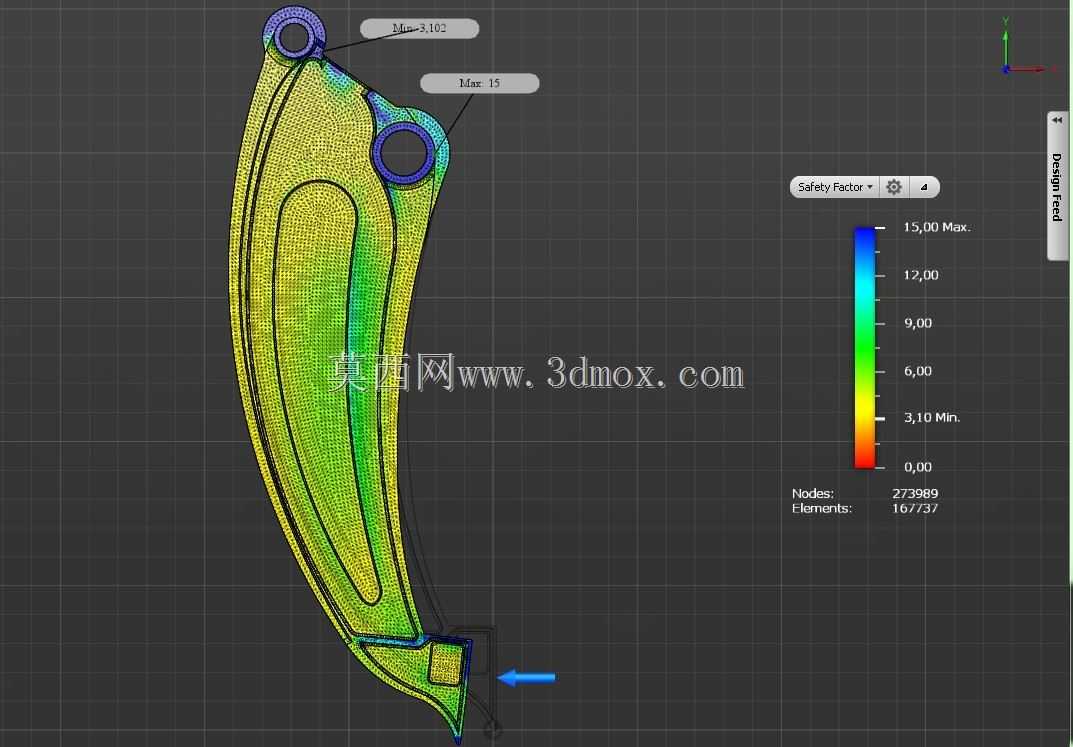

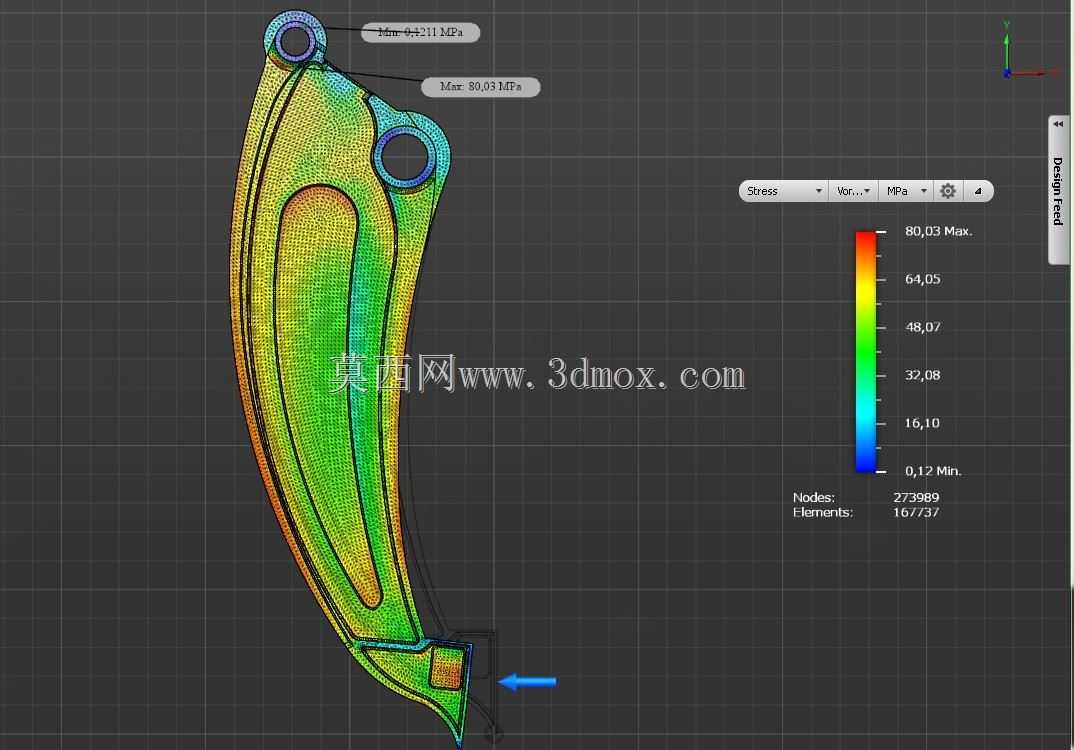

最终将构件整体质量控制在合理区间,既降低了臂体自身重量带来的驱动端负载损耗,也减少了关节回转过程中的转动惯量,提升了机构动态响应速度。从应力仿真结果可以看到,臂体的最大等效应力出现在上端铰接孔的边缘区域,该位置是载荷传递的第一受力点,设计时特意做了局部加厚与圆角过渡处理,避免应力集中导致的疲劳开裂;臂身中段采用渐变式的截面厚度设计,从铰接端到臂身中部再到下端连接端,壁厚随应力分布梯度逐步调整,高应力区保留足够的材料厚度保证强度,低应力区通过曲面挖槽、薄壁过渡的方式减少材料用量,实现强度与重量的最优平衡。安装边界方面,两端铰接孔的同轴度、孔位尺寸公差需要严格控制,装配时孔位与关节转轴的配合间隙需控制在合理范围,
避免间隙过大导致运行过程中出现传动回程误差,或是间隙过小造成装配卡滞、转动阻力过大的问题;臂体表面的曲面过渡全部采用大圆角设计,既避免了加工过程中的应力残留,也减少了运行过程中与周边管线、相邻构件的干涉风险。在实际工况适配中,该结构可适配10-20公斤级的末端负载需求,往复摆动频率可满足常规自动化工位的节拍要求,经过应力校核的结构可承受额定负载下1.5倍的瞬时冲击载荷,不会出现塑性变形或结构失效;同时轻量化的结构设计降低了对驱动关节的扭矩要求,可适配更小规格的伺服驱动单元,帮助整套设备压缩整体制造成本。从加工适配性来看,该臂体结构既可以采用高强度铝合金铣削加工成型,满足轻量化、快节拍的应用场景,也可以采用合金钢铸造后做精加工处理,
满足重载、长服役周期的工况需求,结构本身没有复杂的倒扣或难以加工的特征,常规三轴加工中心即可完成主要型面的加工,铰接孔位置可通过镗孔工艺保证尺寸精度与形位公差,不需要特殊的定制刀具或复杂工艺路线,具备较好的量产适配性。在结构细节处理上,臂体下端靠近末端安装座的位置预留了管线排布的空间,可容纳末端执行器的气管、线缆沿臂身内侧布置,避免管线外露造成的磨损或干涉;臂身的曲面形态经过空气阻力优化,在高速摆动工况下可减少风阻带来的运行抖动,提升末端定位精度。
