CNC操作面板可调节模块化支撑臂结构

　　在数控加工车间的实际布局中，CNC设备的操作面板摆放一直是影响操作效率的核心细节之一：常规固定式面板要么距离操作位过远，操作人员需要反复移步确认参数与加工状态，要么安装位置固定无法适配不同身高操作人员的视线角度，长时间低头或抬臂操作极易产生作业疲劳，而这款模块化支撑臂正是针对这类现场痛点开发的结构件。从实际应用场景来看，这类支撑臂多用于立式加工中心、数控车床、磨床等各类CNC设备的操作面板挂载，部分场景下也可用于工业触控屏、小型人机交互终端的安装固定，能够在设备周边的有限空间内完成面板位置的灵活调整，让操作人员在上下料、对刀、参数调试、加工状态观测等不同作业环节，都能将面板调整到最顺手的操作位置，无需迁就设备的固定安装位。

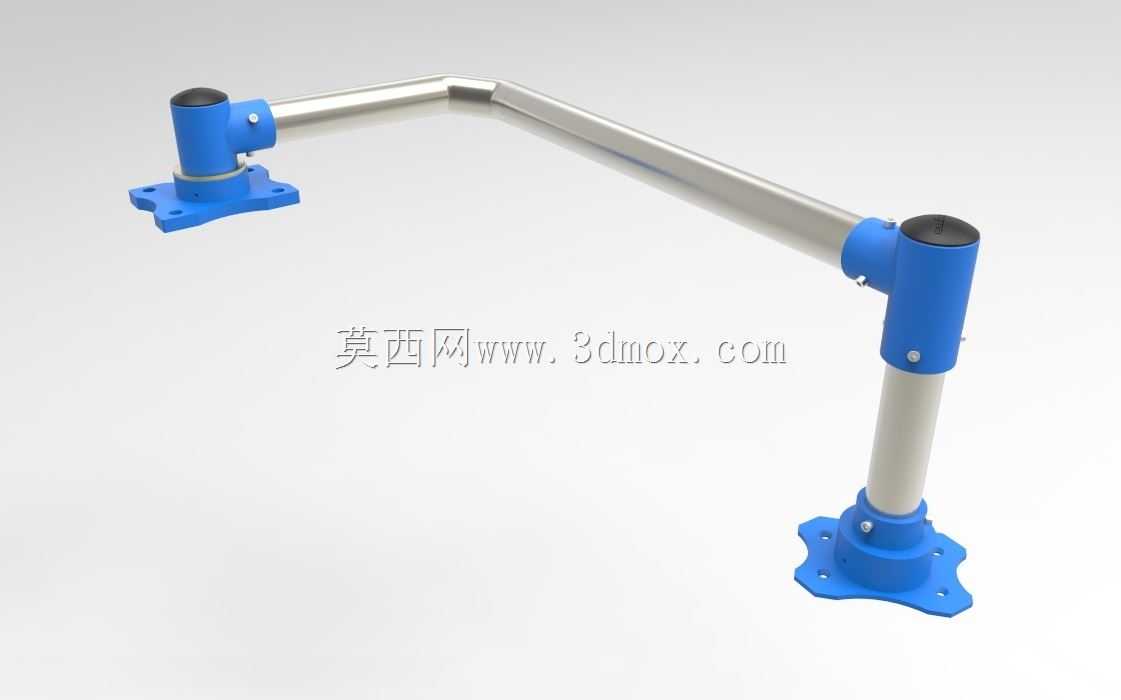

　　从功能特性上看，该支撑臂采用多段铰接式结构，两端的蓝色连接座分别承担设备侧固定与面板侧承载的功能，中间的金属臂杆为主要承力构件，铰接位置预留了锁紧结构，调整到目标角度后可以通过锁紧件固定臂体姿态，避免面板在操作过程中出现移位、下垂的问题；臂体的弯折角度经过实际受力校核，既能够覆盖设备周边较大范围的调整空间，又不会因为臂杆过长导致末端承载时出现过大的挠度变形，保证面板安装后的稳定性。设计思路上，这款支撑臂采用了模块化的拆分逻辑，两端的安装法兰、中间的臂杆、铰接旋转座都采用可拆分的独立结构，不同长度的臂杆可以根据安装场景的空间需求灵活替换，不需要重新开模制作整体结构，既降低了生产制造的成本，也方便后期现场维护时单独更换磨损的铰接部件，

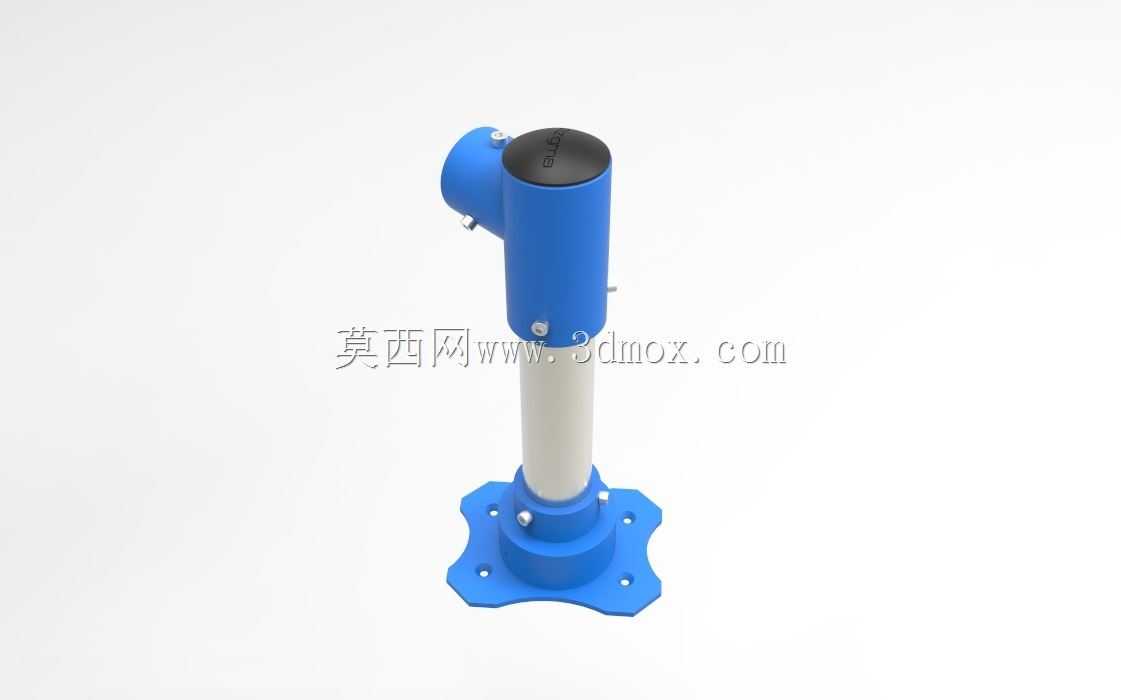

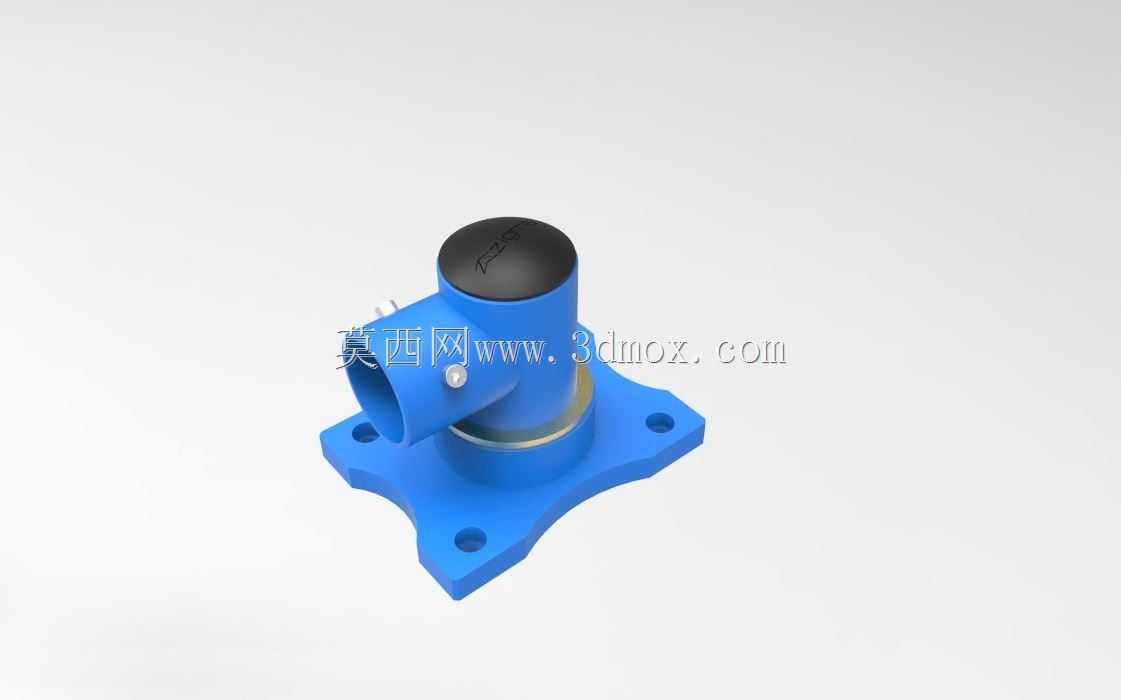

　　不需要整体替换整个支撑臂；两端的法兰安装座都预留了标准化的安装孔位，设备侧可以直接固定在CNC设备的机身侧壁、操作站立柱或者独立的安装支架上，面板侧的连接座可以适配不同尺寸规格的操作面板安装孔，不需要额外做转接板加工，大幅降低现场安装的适配工作量。从安装边界与尺寸逻辑来看，支撑臂的底座法兰采用多安装孔的星形结构，相比圆形法兰能够在更小的安装平面上获得更稳定的固定效果，即使设备侧壁的安装平面存在少量不平整，也能通过多点锁紧保证底座的安装强度；臂杆的直径选择兼顾了承力能力与整体重量，不会因为臂杆过粗导致整体结构笨重，调整角度时需要耗费过大的力气，也不会因为臂杆过细导致承载大尺寸操作面板时出现颤振；

　　整个支撑臂的旋转自由度覆盖水平方向旋转与垂直方向俯仰调整，调整范围能够满足操作人员在设备正面、侧面不同站位下的操作需求，安装时需要注意预留臂体旋转的活动空间，避免臂体转动时与设备外壳、周边的管线桥架或者其他辅助装置产生干涉，同时铰接位置的走线空间可以容纳操作面板的通讯线缆与供电线缆，将线缆隐藏在臂体内部或者沿臂体固定，避免线缆外露在车间环境中被切削液、金属切屑损坏，也能防止臂体转动时拉扯线缆导致接口松动。在实际选型使用时，需要根据所挂载面板的重量匹配对应长度的臂杆组合，避免超出臂体的承载上限导致锁紧结构失效，长期使用过程中只需要定期对铰接位置的锁紧件进行紧固检查，就可以保证支撑臂的定位精度与操作稳定性，这类结构相比市面上的一体式悬臂，在适配不同安装场景时的灵活度更高，也更适合车间内多台不同规格CNC设备的面板安装改造需求。
