农用液压翻转四铧犁结构设计

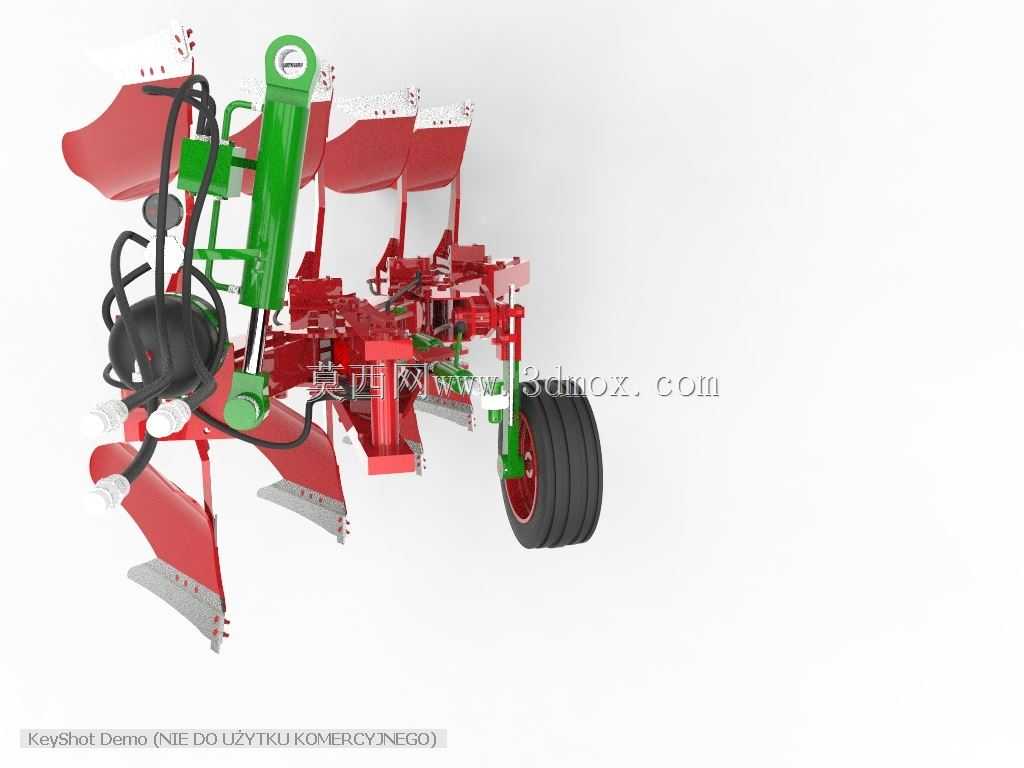

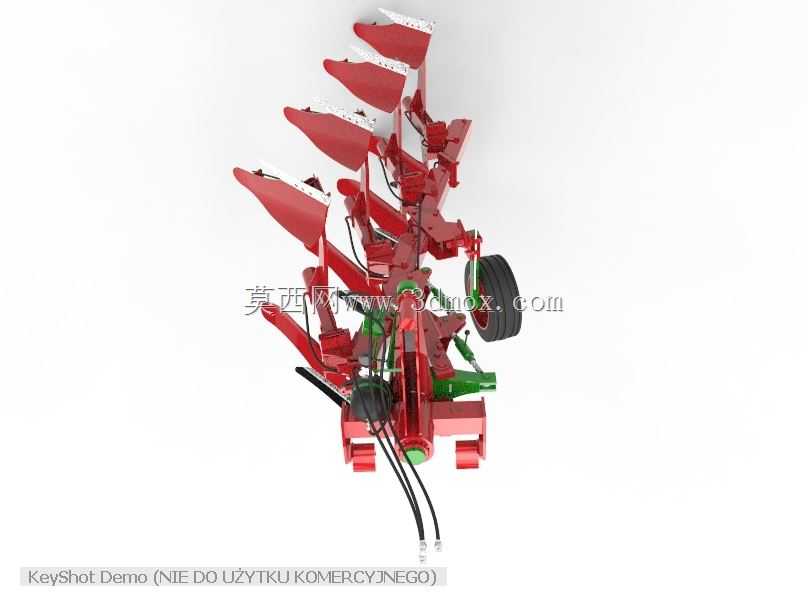

　　这款四铧可逆犁主要适配大马力轮式拖拉机，是旱作农田耕整作业的核心配套农具，多用于东北、华北等规模化种植区域的熟地翻耕、秸秆还田作业，也可在新开垦荒地的初次整备作业中承担核心耕作任务，作业深度可覆盖20-35cm的常用农艺要求，单趟作业幅宽匹配120-180马力段拖拉机的动力输出区间，能有效减少拖拉机进地次数，降低耕地作业过程中的土壤压实问题。从结构设计逻辑来看，整机采用对称式翻转布局，核心翻转执行机构搭载液压驱动组件，可在拖拉机行驶至田头转弯时，通过液压油路控制犁架整体绕主梁轴线完成180度翻转，实现往返行程的犁铧始终朝向同一侧翻土，避免传统单向犁作业时出现的田埂、沟垄问题，耕后地表平整度更优，也能减少后续耙地、平地作业的工作量。

　　犁铧组件采用标准化快装接口设计，每个犁柱与主犁架的连接位置预留了多档位调节孔位，可根据不同土壤质地、耕作深度需求调整犁铧的入土角度与垂直高度，针对黏重土壤作业场景，可适当增大犁铧入土角提升入土性能，在沙壤土作业时则可减小入土角降低牵引阻力。整机的支撑轮组件设置在犁架侧方，采用充气橡胶轮结构，轮轴位置带有高度调节机构，可通过丝杆调整支撑轮与犁架的相对高度，以此精准控制耕作深度，避免作业过程中出现耕深不均、犁铧入土过深导致牵引负荷骤增的问题。液压管路的排布沿犁架主梁内侧走线，所有管路转弯处均预留了足够的弯曲半径，避免翻转过程中管路出现弯折、挤压破损的问题，油路接口采用标准快插接头，方便与拖拉机的液压输出端口快速对接，

　　日常维护时也可快速拆解更换密封件。主梁采用矩形截面高强度合金钢结构，整体焊接后做去应力处理，可承受耕作过程中遇到石块、作物根茬时的瞬时冲击载荷，犁架上的各连接耳板均采用加厚钢板焊接，连接销轴做表面淬火处理，耐磨性能可满足长期高强度作业的磨损需求。从安装边界来看，整机与拖拉机的连接采用标准三点悬挂结构，悬挂点尺寸符合国内农用拖拉机的通用接口规范，上悬挂点与两个下悬挂点的间距适配120马力以上拖拉机的悬挂参数，安装时无需额外改装拖拉机悬挂结构，挂接后整机的横向摆动间隙控制在合理范围，避免作业过程中出现左右晃动导致的耕幅不稳定问题。整机的重心位置经过优化设计，翻转过程中液压系统的负载变化平缓，不会出现瞬间冲击导致拖拉机翘头的问题，

　　运输状态下犁铧提升至最高位置后，整机最低点距离地面的高度满足乡村道路通行的离地间隙要求，转场作业时无需额外拆解部件。每个犁铧的犁壁曲面经过流线型优化，翻土过程中可将表层土、作物秸秆、残茬均匀翻覆至犁底层，曲面曲率经过反复验证，既保证翻土覆盖效果，又能尽可能降低土壤与犁壁的摩擦阻力，减少作业过程中的动力消耗。犁铧的刃口部分采用可更换的耐磨刀片设计，刀片磨损后可快速拆卸更换，无需整体更换犁铧主体，降低长期使用的维护成本。在实际作业场景中，这款可逆犁的作业效率较传统单向铧犁提升30%以上，尤其是在大面积长条形地块作业时，田头转弯空行程更短，往返作业的衔接更顺畅，耕后土壤的碎土效果也更符合后续播种作业的农艺要求，可有效减少播前整地的作业环节。
