悬挂式联合深松整地碎土耕作机结构

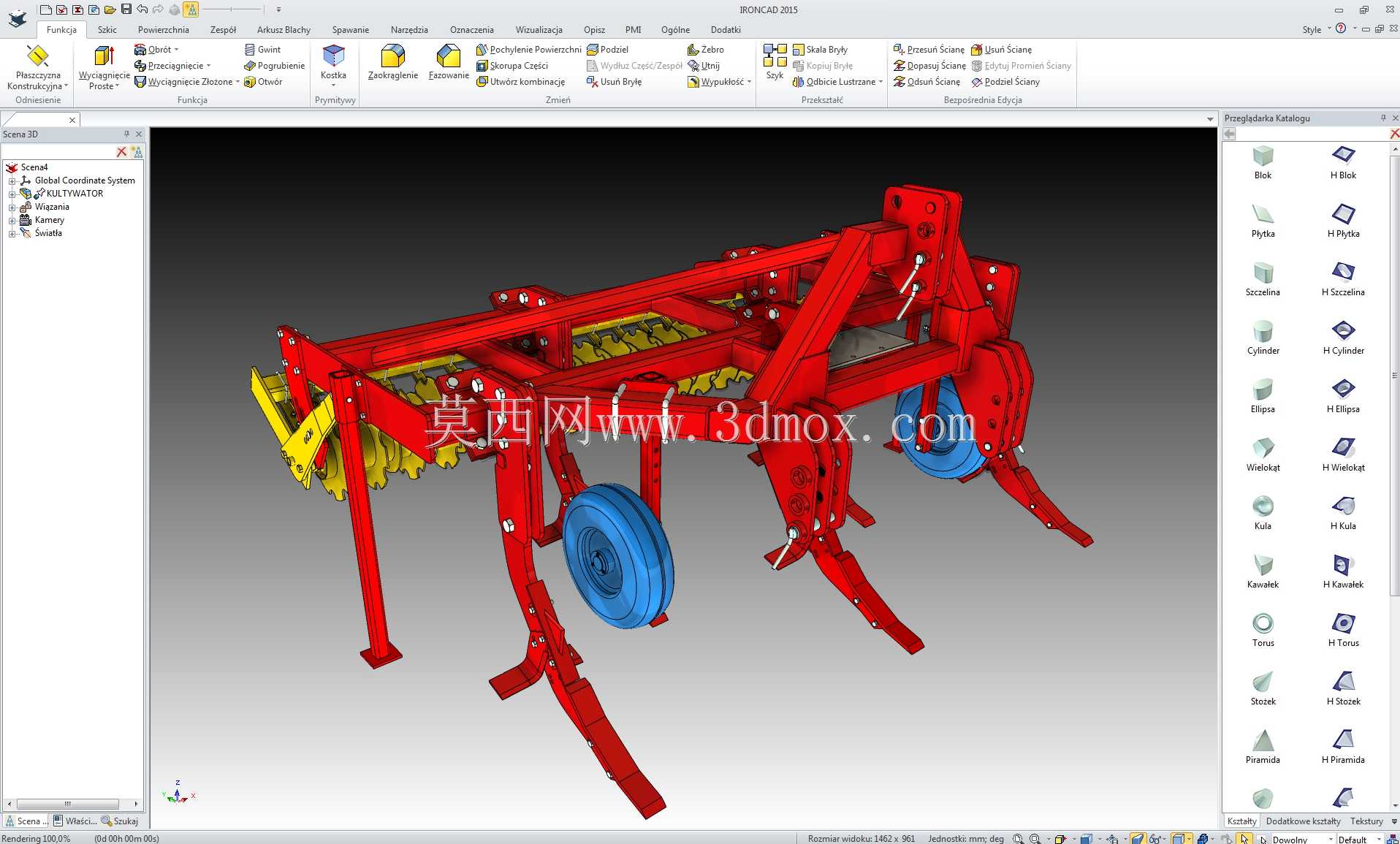

　　该三维结构对应农田整地作业中常见的悬挂式深松碎土联合作业机具，主要用于拖拉机后悬挂牵引工况下，对板结土壤进行深层疏松、表层破碎和平整处理。设备整体以红色焊接机架作为承载主体，前端设置三点悬挂连接区域，可与拖拉机后部上拉杆和两个下拉杆形成稳定铰接；作业时机具随拖拉机前进，深松铲尖切入土层，将长期压实的犁底层破开，同时后方碎土辊对翻起的土块进行挤压、破碎和摊平，减少后续播种前单独耙地或旋耕的工序。

　　从结构布置看，主梁采用横向贯通的箱型/方管框架形式，多个深松工作部件沿幅宽方向排列，铲柄通过螺栓夹板固定在主梁下方，便于根据农艺行距、作业深度和磨损情况调整位置或更换。深松铲位于机具下部，铲柄向后弯曲，铲尖朝向作业前进方向，这种布置能在较低牵引阻力下使土壤沿铲柄曲面抬升、开裂，而不是大面积翻垡，从而保持土层相对稳定，降低动力消耗。机架两侧设有支撑与传动限位结构，后部的黄色碎土辊总成由多组齿形或叶片式碎土元件组成，能够在机具行进时随地面滚动，把深松后较大的土块击碎，并对地表起到一定整平作用。

　　限深轮是该类机具控制作业稳定性的关键部件。模型中蓝色轮体布置在机架侧下方，通过支臂与机架相连，工作时轮缘贴地滚动，限制深松铲继续向下切入，使耕深保持在设定范围内。支臂通常配合调节螺杆或销轴孔位使用，改变轮轴相对机架的高度即可调整深松深度；运输状态下，也可通过拖拉机提升臂将整机抬起，使限深轮和工作部件离开地面。结构设计时需要关注限深轮与铲柄、碎土辊之间的空间干涉，尤其在机架升降、地形起伏和转弯过程中，轮胎不能与铲柱、横梁或紧固螺栓发生擦碰。

　　机架的受力路径比较明确：拖拉机悬挂点承担提升、牵引和部分侧向载荷，深松铲在入土后承受土壤反力，碎土辊则承受地面冲击和土块阻力。因此，主梁与悬挂三角架、铲柄夹持座、辊轴轴承座、限深轮支臂之间的连接区域是建模和校核重点。三维设计中应保留焊缝、加强板、销轴、螺栓、垫片等真实连接关系，避免把承载件建成单一外观实体；夹持部位通常需要双排螺栓或压块结构，以保证深松铲在遇到石块、树根等障碍物时不发生明显转动或脱落。

　　外形尺寸方面，这类机具的幅宽由深松铲数量和农艺要求决定，横向主梁决定作业覆盖宽度，前后方向则需同时容纳悬挂连接区、深松铲、限深轮和碎土辊。安装边界主要集中在拖拉机三点悬挂接口：上部拉杆连接点位于机架前上方中央，两个下拉杆连接点对称分布在下部两侧；模型装配时应校核悬挂销轴中心距、提升行程、下拉杆摆动角度以及动力转向时的安全间隙。机具入土后，铲尖最低位置、碎土辊最低位置和限深轮最低位置共同决定作业姿态，不能仅按静止水平状态判断通过性。

　　在实际应用中，该设备适合旱地播前整地、秸秆覆盖地深松、土壤改良和打破犁底层等场景。相比单一深松机，后部碎土辊使一次进地即可完成深层疏松与表层整理，土块更细，地表平整度更好，有利于后续播种、保墒和根系下扎。设计时还要考虑维修便利性：铲尖属于易损件，应采用可更换结构；碎土辊轴承需要防尘和润滑空间；限深轮轮胎应具备足够承载能力；机架停放时可配置支撑腿，使机具脱离拖拉机后保持直立。整体模型把悬挂架、主梁、深松铲、限深轮、碎土辊和防护连接部件完整表达，适合用于农机结构分析、作业姿态校核、选型参考以及后续工程图细化。
