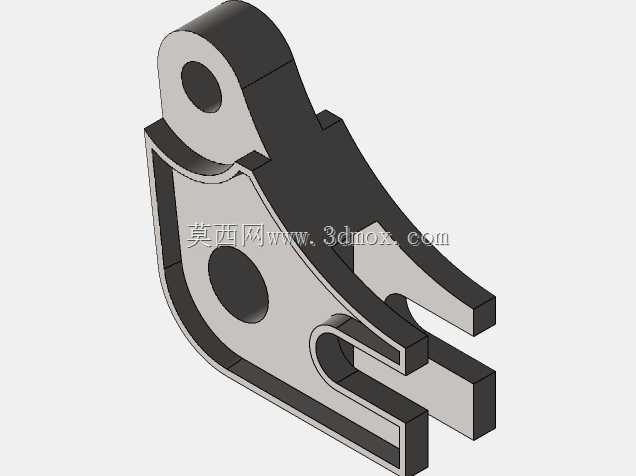

CSWA考试练习用异形铰接支架结构

　　这款异形铰接支架是机械技能认证练习中典型的综合建模考核载体，日常在小型工装夹具、便携机具的铰接点位也能见到同结构逻辑的零件，核心作用是实现两个活动构件之间的枢轴连接，同时通过自身的异形轮廓完成安装限位、多点位固定的功能，避免铰接部位在往复摆动过程中出现侧向窜动、连接松脱的问题。从结构设计逻辑来看，零件上部的单耳吊耳结构是核心铰接点位，内孔精度需要满足间隙配合要求，保证穿入销轴后能够顺畅转动，孔位周边做了加厚处理，因为铰接部位在承受径向载荷时，孔壁是应力集中的高发区域，加厚结构能够分散销轴传递的挤压力，避免长期往复载荷下出现孔口变形、开裂的问题。零件下部的分叉卡槽结构是安装固定端，卡槽的开口尺寸需要匹配被连接件的安装板厚度，

　　卡槽内侧的圆弧过渡是为了避开被连接件上的凸台结构，保证安装时零件能够完全贴合安装基面，不会因为干涉出现装配间隙。分叉结构上的两个同轴通孔是第二处连接点位，和上部的铰接孔存在严格的位置度要求，两个孔的中心距偏差会直接影响装配后构件的活动行程，建模过程中需要优先确定两个孔位的中心坐标，再以此为基准向外延伸生成实体轮廓，避免后续特征堆叠出现基准偏移的问题。零件的外轮廓做了多处斜切过渡，一方面是为了减少零件整体重量，去除非承载区域的多余材料，另一方面是为了避免零件在摆动过程中和周边构件发生运动干涉，斜切面的角度需要匹配构件的最大摆动角度，保证在全行程范围内零件边缘都不会和相邻部件产生剐蹭。从安装边界来看，

　　上部铰接孔的轴向长度需要匹配对应吊耳的配合间隙，不能超出配合面宽度，否则会导致销轴装配后出现轴向窜动；下部分叉卡槽的开口深度需要保证安装板能够完全卡入槽内，两个固定孔的同轴度要控制在合理公差范围内，避免穿入固定螺栓时出现别劲的问题。零件的壁厚设计遵循等强度原则，承载路径上的壁厚保持均匀过渡，非承载区域的壁厚适当减薄，所有棱边都做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能够减少应力集中点，提升零件的抗疲劳性能。在建模练习过程中，这类零件能够综合考察拉伸、切除、圆角、基准面创建等多个基础建模命令的使用熟练度，尤其是轮廓上的多处相切过渡，需要准确绘制草图的几何约束关系，避免出现特征生成失败、

　　曲面不光顺的问题。实际工业场景中应用的同类型支架，还会根据使用场景的载荷大小调整孔位周边的加厚尺寸，在重载场景下会在铰接孔内镶嵌衬套，减少孔壁的磨损，延长零件的使用寿命，而练习模型的结构尺寸完全贴合认证考试的考核要求，能够帮助学习者快速掌握从草图绘制到特征生成的完整建模流程，理解机械零件从功能需求到结构落地的设计逻辑，避免出现只追求外形相似而忽略工程实际约束的建模问题。
