海洋威望L22RN4XP扬声器单元结构设计

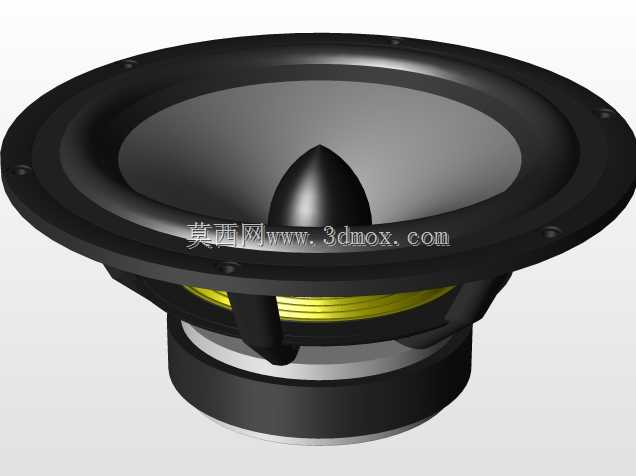

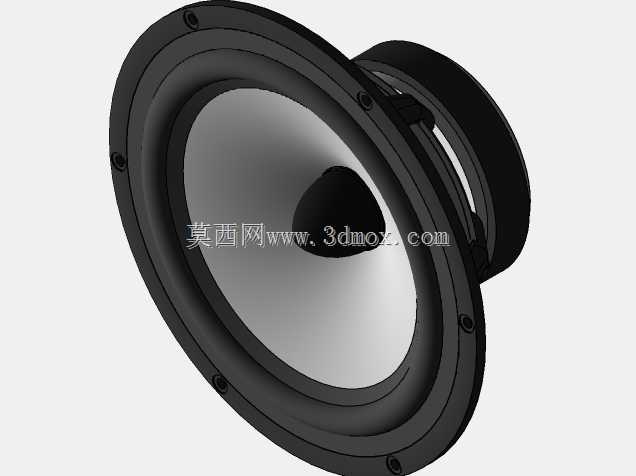

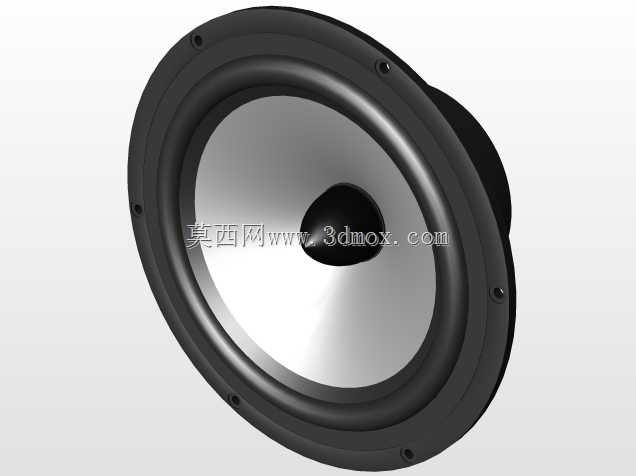

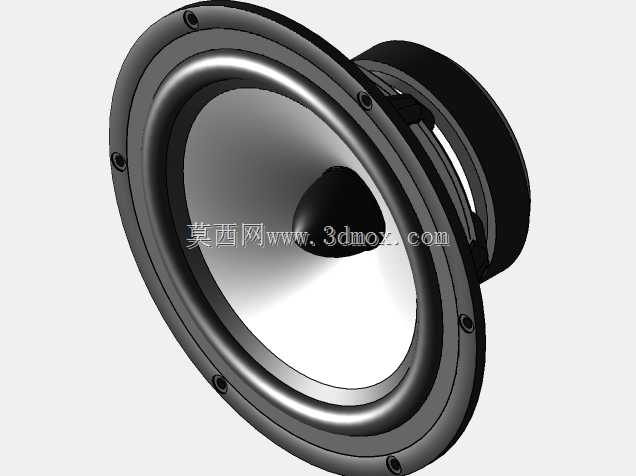

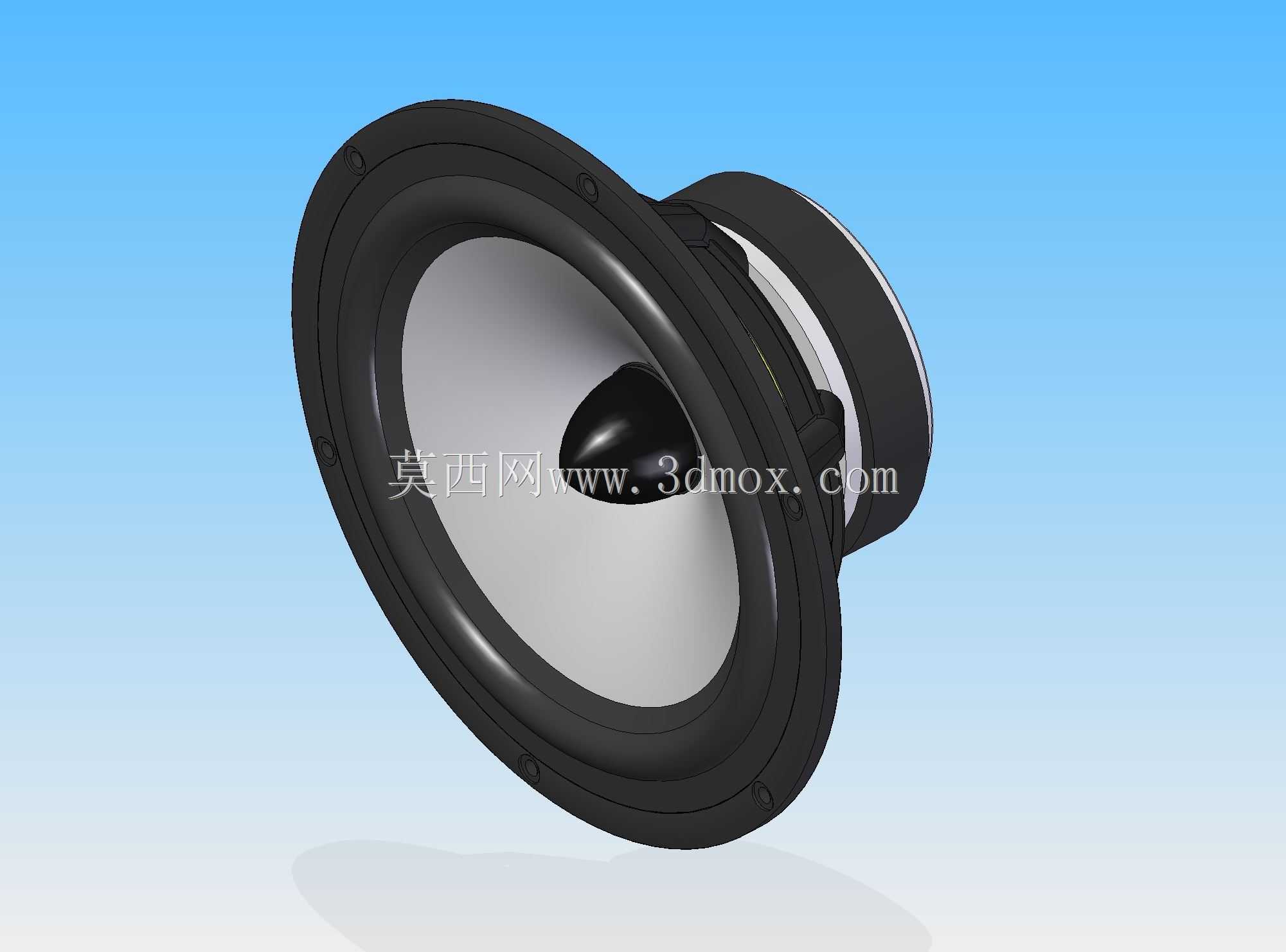

　　该款圆形动圈式发声单元，核心应用场景覆盖车载音响改装、家用HiFi音箱组装、专业舞台返听音箱配套、船舶舱室音频系统搭建等领域，作为电声转换核心部件，其核心功能是将输入的音频电信号通过音圈在磁隙中的往复运动，带动振膜推动空气产生对应频率的声波，完成电能到声能的转换。从结构设计逻辑来看，整体采用同轴对称布局，盆架选用高强度工程塑料一体注塑成型，边缘均匀分布6个沉头安装孔，安装孔位的节圆直径与单元外径的比例经过多轮验证，既保证安装后单元与安装面板的贴合度，避免安装应力导致盆架形变影响振膜运动同轴度，又能适配市面主流同规格单元的安装开孔尺寸，降低用户替换适配的改造成本。振膜部分采用复合纸基加阻尼涂层的设计，锥盆的曲率经过声学仿真优化，

　　锥顶设置的球形相位塞能够有效改善中高频段的声波扩散特性，减少锥盆分割振动带来的频响峰谷，折环采用耐老化丁基橡胶材质，折环的波纹高度与厚度经过匹配调校，既能够为振膜提供足够的顺性，保证低频段的下潜深度，又能提供合适的阻尼，抑制振膜运动过程中的余振，降低低频失真。磁路部分采用外置式铁氧体磁钢结构，磁钢与T铁、华司的配合公差控制在0.02mm以内，保证磁隙的均匀度，音圈采用耐高温铜包铝线绕制在铝制骨架上，骨架上设置有对称的散热孔，能够在大功率持续工作时快速导出音圈产生的热量，避免音圈过热烧毁，弹波采用棉质浸胶材质，定心支片的支撑力与折环顺性匹配，保证音圈在磁隙中始终保持同轴运动，不会出现擦圈问题。单元背部的接线端子采用镀金插片设计，

　　插片的间距符合行业通用标准，能够适配常规的喇叭接线端子，接线端与盆架之间设置有绝缘密封垫，既避免接线端与金属安装面板导通产生短路，又能减少背部声波的泄漏，提升音箱整体的声短路抑制效果。从安装边界来看，单元的总厚度控制在适配常规密闭箱、倒相箱的安装深度范围内，背部磁钢的外径小于安装开孔直径，安装时不需要额外对箱体内部结构进行避让处理，单元正面的折环边缘突出盆架安装面的高度经过设计，安装后能够与音箱面板的装饰网罩保持合适的间隙，不会出现网罩摩擦振膜的问题。在实际选型应用中，该单元的谐振频率、等效容积、Q值等参数经过实测校准，适合搭配容积在15-25L的倒相式箱体使用，也可作为密闭式书架箱的中低音单元使用，

　　搭配球顶高音单元组成二分频系统时，分频点建议设置在1.8kHz-2.5kHz区间，能够获得较为平滑的频响衔接效果。结构建模过程中，对所有配合面的公差进行了合理标注，盆架的安装面平面度公差控制在0.1mm以内，磁路组件的同轴度公差控制在0.05mm以内，振膜与折环的粘接位置预留了0.3mm的涂胶槽，能够保证生产组装时粘接剂均匀填充，避免粘接不牢导致的异常异响。
