带夹持台与臂接头的直线滑轨组件

　　这套滑轨组件面向需要在有限安装面上完成直线导向、位置锁定和外接臂体转接的机械结构场景，常见于桌面工装、检测辅具、通讯设备维护支架、轻型操作臂以及小型实验平台。它不是单一导轨零件，而是把承托梁、滑动小车、夹持台、立柱支撑、臂接头和紧固件组合成一套可直接参与装配校核的机构，能够在方案阶段直观呈现运动路径、安装关系和干涉边界。

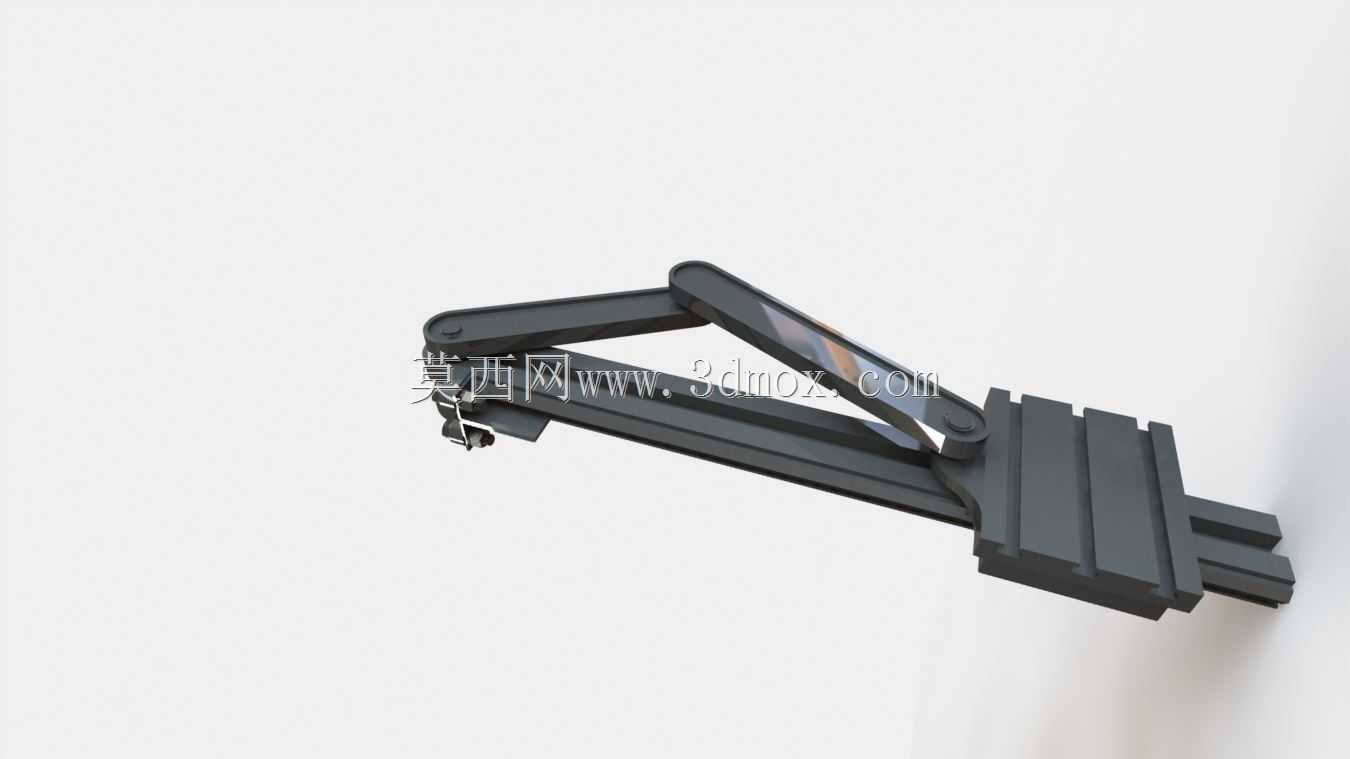

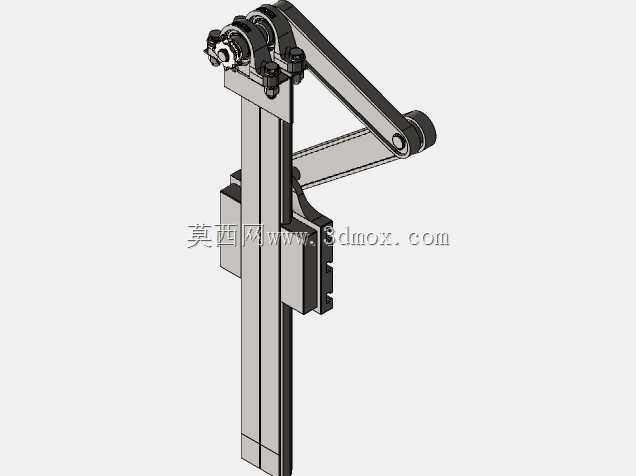

　　从实际用途看，长条形滑轨承担主要导向任务，滑块小车沿导轨方向移动，为上方夹持台提供可调位置。夹持台表面设置多条平行槽位，可用于压块、定位块、小型夹具或待装工件的固定，槽口方向与滑轨运动方向形成稳定的装夹基准。臂接头位于组件一侧，通过立柱、回转座和铰接结构与滑轨连接，使外部臂杆或操作件能够在滑动定位之外获得角度调整能力。这样的组合适合既要沿直线改变工作位置，又要在端点附近支撑悬臂构件的场合。

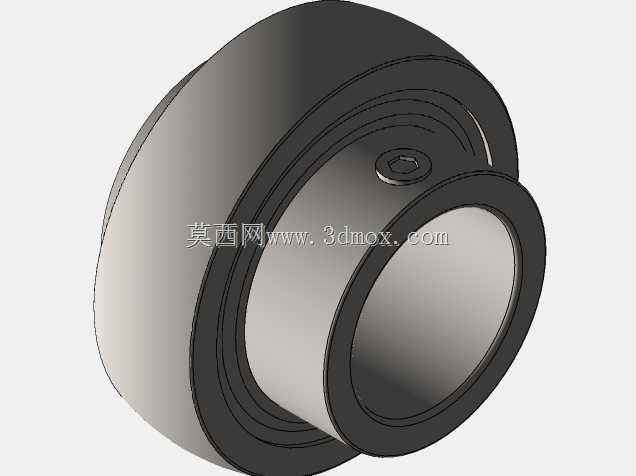

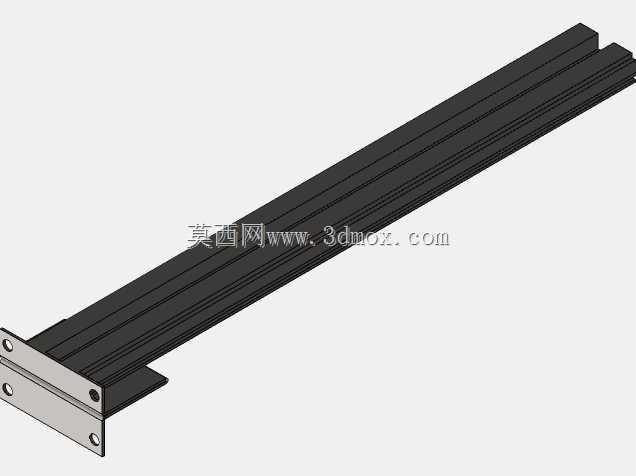

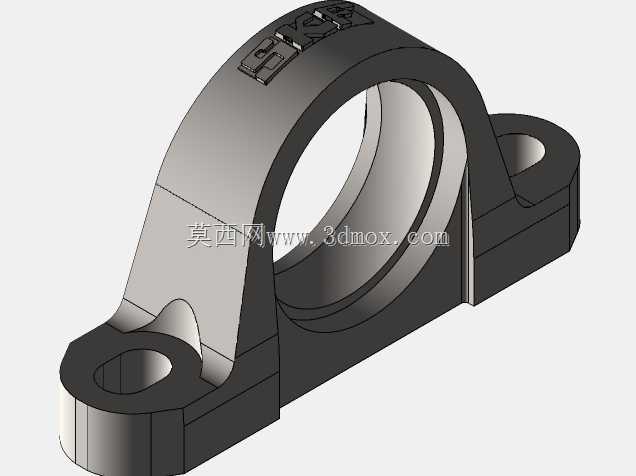

　　结构设计上，导轨梁采用型材式承托思路，截面具有较高的抗弯刚度，侧面和端部预留安装孔，便于固定在底板、墙板或设备框架上。滑块小车与导轨之间形成包容式配合，运动时依靠接触面限制侧向偏移和翻转趋势。夹持台独立于小车外形设计，底部与滑块连接，上部保留装夹区域，使承载件的位置调整和工件固定互不干扰。立柱支撑部分通过底座、轴套、锁紧件和连接盘形成竖向支撑，臂接头则利用螺栓预紧实现角度保持，装配后可根据工况调整臂体朝向。

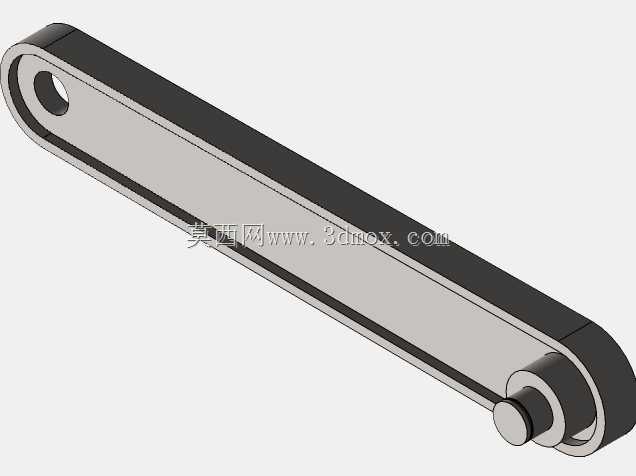

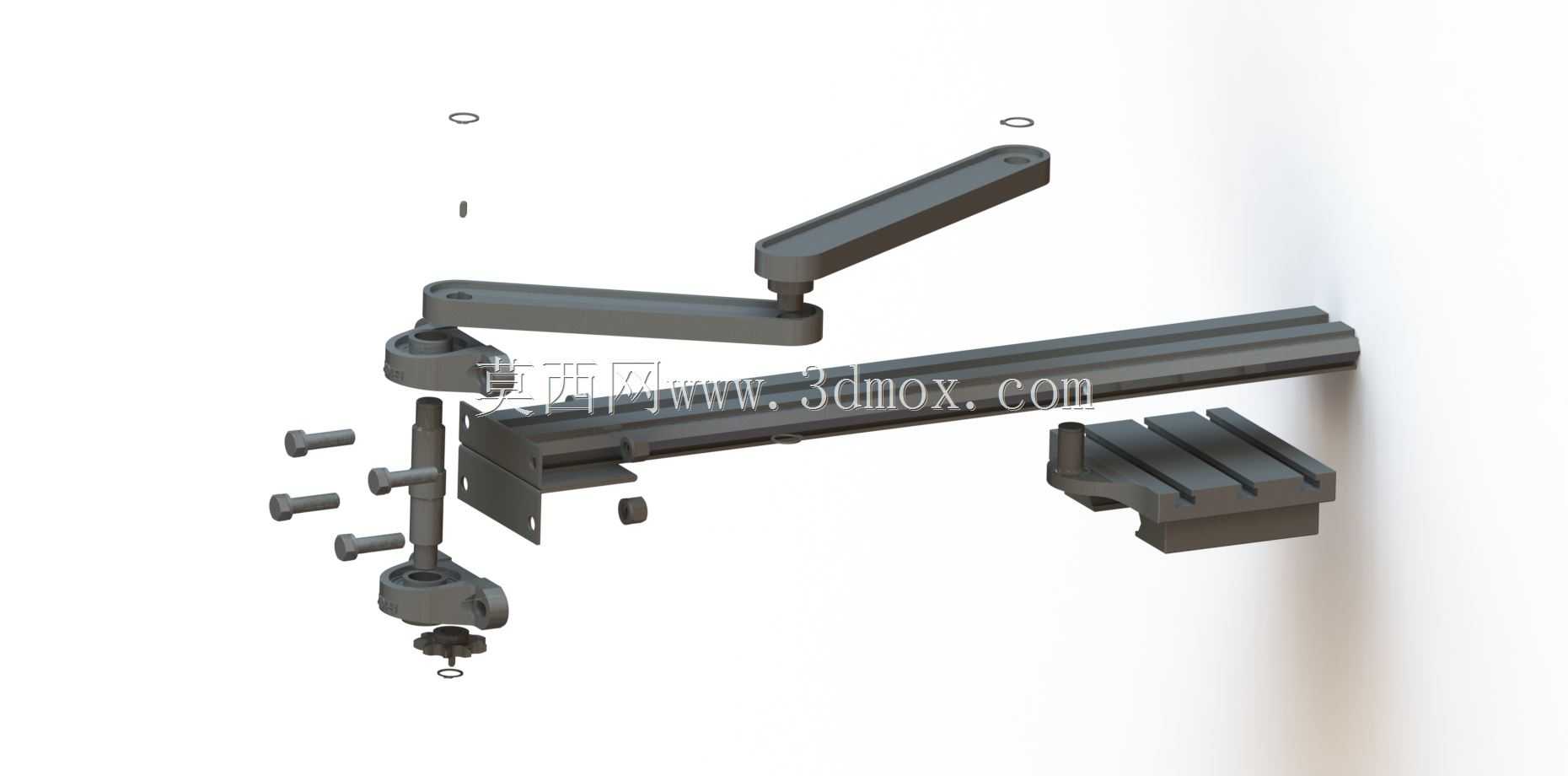

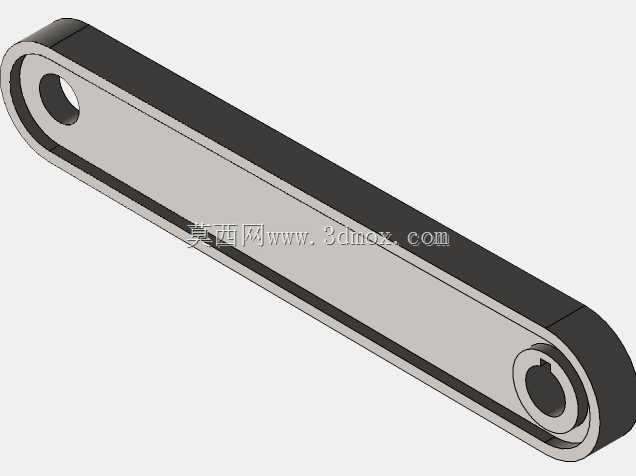

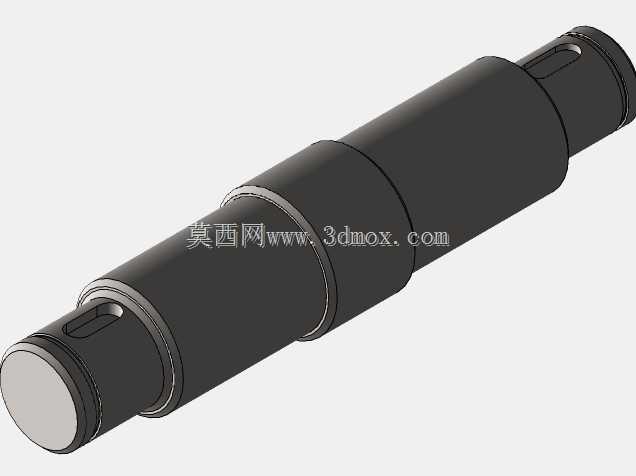

　　在建模表达中，各零件按真实装配关系拆分：导轨、滑块、夹持台、立柱、回转接头、臂杆、垫片、螺栓和螺母均有独立形体，爆炸视图能够清楚显示紧固件穿入方向和零件堆叠顺序。六角螺栓处的接头夹是结构传力的关键位置，夹持孔抱紧轴件或连接件，再通过螺栓拉紧产生摩擦力，承担臂体载荷并抑制松动。滑轨端部和支架处的孔位需要在总装时与外部框架对齐，因此设计时应重点核对孔距、孔径、螺栓长度以及螺母容纳空间。

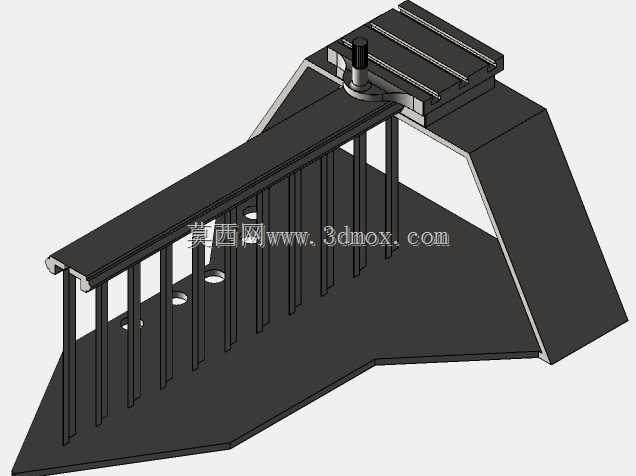

　　安装边界方面，导轨长度决定直线行程范围，滑块宽度和夹持台轮廓决定周边最小避让空间；立柱高度影响臂接头回转半径，臂杆展开后会在滑轨侧方形成扫掠区域，布置设备时不能只看静态轮廓，还要预留调整、锁紧和维护空间。夹持台槽宽适合放入标准压块或T型螺栓，台面厚度需要承受装夹力而不产生明显变形。若用于通讯设备检修支架，可将终端、工具盘或小型探头固定在夹持台上，通过滑轨推送至作业位置；若用于工装测试，则可把待测件固定在槽台上，臂端安装限位块或传感器，实现位置可调的辅助检测。

　　受力思路上，竖直载荷主要由滑块和导轨接触面承担，悬臂载荷会在接头夹和立柱连接处形成弯矩，因此螺栓预紧、轴套配合长度和底座固定孔数量都直接影响刚性。滑轨梁与支撑座之间应保持平直连接，避免装配后导轨扭曲导致滑块卡滞。夹持台与小车的连接面宜采用多点固定，以减少偏载时的局部转动。对于需要频繁调整的场景，锁紧件位置应布置在操作者容易触及的一侧，同时不能与滑块运动行程发生干涉。

　　三维结构还体现了较明确的工艺拆分：长导轨负责承载和导向，标准紧固件负责可拆卸连接，夹持台负责工件接口，臂接头负责姿态转接。各部件外形简洁，棱角和安装面关系清楚，便于在详细设计阶段继续补充公差、材料和表面处理要求。整体方案兼顾直线移动、夹具安装和臂体支撑，适合作为轻型可调机构的基础组件进行改型，也可用于教学演示中说明导轨滑块、夹紧接头和螺栓连接的协同方式。
