CSWA认证练习用双环夹座机械构件

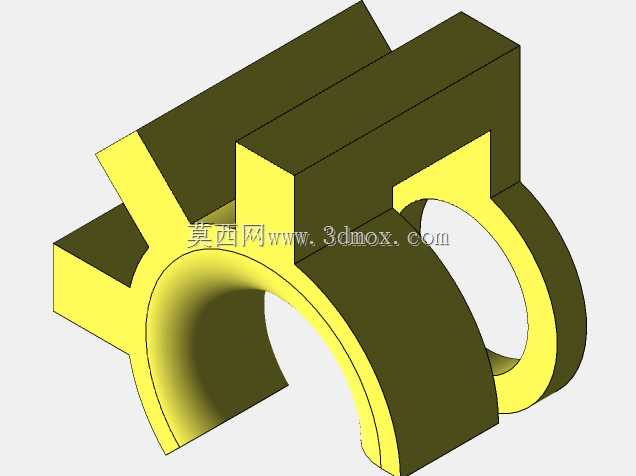

　　这套双环夹座式机械构件，是面向三维建模实操考核训练设计的典型组合式支撑夹持零件，整体结构将下半段的半开式环形抱箍与上半段的双凸台安装座整合为一体，没有多余的零散拆分件，非常适合用来练习拉伸、切除、薄壁抽壳、特征阵列这类基础建模指令的综合运用。从实际工程落地的场景来看，这类构件常出现在轻型工装夹具台、桌面级实训设备的管路固定工位、小型通讯外设的支撑接驳位置：下半段两个同轴排布的半圆弧抱箍，核心作用是抱紧穿过内孔的圆管、导向光轴或者小型圆柱状执行元件，开口式的半环结构不需要从轴的端部穿装，直接从径向卡入待固定杆件之后，再配合上半段凸台上预留的锁紧孔位穿入螺栓，就能把整个夹座牢牢锁在杆件上，拆装维护的时候不用拆解轴系上的其他关联零件，

　　在实训台架频繁调整工位的场景里能省下大量装配时间。上半段的两块平行立式凸台并非冗余结构，两个凸台之间留出的通槽可以嵌入外接摆臂、传感器安装板或者小型限位挡块，凸台侧面的对应孔位可以穿入铰接销轴，让外接部件绕销轴做小角度摆动，相当于把径向抱箍固定功能和顶部铰接支撑功能整合在同一个零件上，不用再单独加工转接板来衔接抱箍和摆动副，大幅减少了装配环节的零件数量。做结构设计的时候首先要卡死的边界尺寸是下半段两个半环的内孔直径，这个尺寸直接决定了构件能兼容的轴径范围，建模时要保证两个半环同轴度误差控制在实训考核要求的公差范围内，半环的壁厚要兼顾刚性和卡装弹性：壁厚太薄，锁紧螺栓发力的时候半环容易出现塑性变形，

　　反复拆装几次就会出现抱不紧轴的打滑问题；壁厚太厚，半环自身的开口变形量不足，卡装轴件的时候需要用很大的外力撬开开口，不仅装配费力，还容易把半环端部撬裂。上半段两块凸台的间距要和待嵌入的外接摆臂厚度做匹配，间隙留得过大会出现铰接晃动，间隙留得过小则摆臂转动时会出现卡滞，凸台的高度要保证销轴穿入之后，两端有足够的长度安装开口销或者挡圈，防止销轴在设备运行过程中从孔位窜出。两个半环的外侧圆弧面和上方凸台的衔接位置做了平滑的过渡圆角，这个细节不是单纯为了外观好看，而是为了规避直角衔接处的应力集中：当夹座承受上方摆臂传递的侧向载荷时，应力会顺着衔接圆角分散到半环的整个弧面上，不会在直角根部产生应力集中导致零件断裂。

　　在实际实训建模考核的评分逻辑里，这类零件的考察点恰恰落在这些工程细节上：很多初学者建模时只会照着轮廓拉出大致形状，漏掉衔接圆角、忽略凸台槽口的对称度、没有给半环开口留出合理的装配间隙，做出来的模型看似外形相似，导入工程图环节标注公差的时候就会出现大量尺寸干涉。这类构件投入小批量加工的时候，一般选用铝合金型材做铣削加工，半环内孔可以和配套轴件做小间隙配合，内孔表面不需要做过高的粗糙度处理，只要保证抱紧之后有足够的摩擦力传递扭矩即可；如果用在承重稍大的工装位置，也可以选用碳钢做表面发黑处理，提升零件的耐磨和防锈能力。整个零件的安装边界非常灵活，既可以通过下半段抱箍固定在不同直径的圆管支架上，也可以反过来通过上半段凸台的槽位把整个夹座锁在设备的平板安装面上，双向适配不同的台架布局，在教学实训、小型非标工装搭建、桌面通讯设备支撑调整的场景里都有很高的复用性。建模过程中可以先绘制下半段两个半环的圆弧轮廓，拉伸生成抱箍基体之后再绘制上方凸台的矩形轮廓做合并拉伸，最后在凸台和半环的衔接位置切除出中间的通槽，再逐一添加铰接孔、锁紧孔和过渡圆角，整个特征树的逻辑顺序完全和实际加工的铣削工序对应，做完模型之后直接切换到工程图环境就能输出符合车间加工要求的尺寸标注，非常适合用来巩固从三维建模到二维出图的完整设计流程。
