双孔铰接传动连杆练习零件

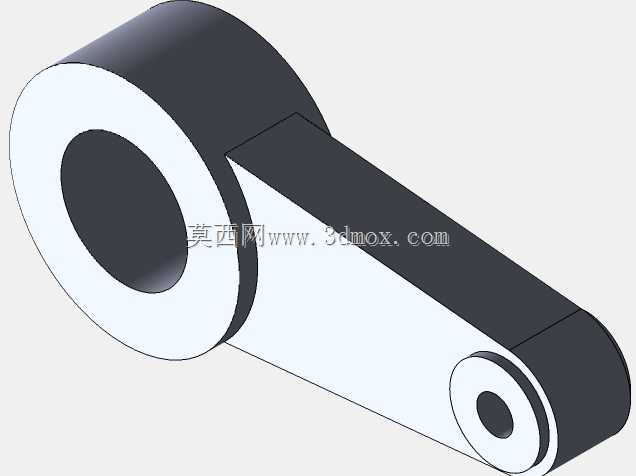

　　该零件属于典型的双铰接点传动连杆，在自动化输送线、小型曲柄滑块机构、手动夹紧装置以及教学用机构演示台里都很常见。它的核心作用是在两个回转中心之间传递位移和拉力，把一端轴销的摆动转化为另一端构件的直线或弧线运动。结构上没有复杂曲面，主体由一大一小两个同轴套筒和连接二者的扁平臂板组成，大端套筒用于穿过主轴或固定铰接销，承担主要支承载荷；小端套筒则连接从动销、滚轮轴或快换接头，臂板在二者之间形成刚性传力路径。

　　从实际装配边界看，大端外径明显大于小端，中心距是整个零件最关键的尺寸，直接决定机构行程、摆角和运动干涉范围。建模时应先确定两孔中心连线，再分别绘制两端套筒截面：大端孔壁较厚，能够承受反复摆动带来的接触压应力；小端孔径较小，适合布置开口销、卡簧或紧定螺钉。臂板并非简单等厚矩形，其上下轮廓沿套筒外侧平滑过渡，靠近大端处宽度逐渐增加，以降低孔边应力集中；靠近小端处收窄，使整体重量下降，同时避免与相邻夹板、支座或弹簧发生碰撞。

　　在设备用途方面，这类连杆常用于轻载间歇运动场合，例如料仓挡料机构的摆臂、检测工位的拨杆、夹具的手动压臂、包装设备中的同步拉杆等。工作时，大端通常作为固定回转支点，小端随执行件往复运动；也可以反过来，将小端铰接在气缸接头或凸轮随动器上，由大端带动主轴旋转。由于两端均为孔连接，装配后需要保留适当间隙，保证销孔同轴、转动灵活，不能让臂板侧面与支座端面产生摩擦。

　　设计思路上，应优先锁定孔中心距、两端孔径、套筒宽度和臂板厚度。中心距影响运动学轨迹，孔径决定销轴规格，套筒宽度影响接触面积和侧向稳定性，臂板厚度则关系到抗弯截面。若用于频繁摆动场景，大端孔内可增设衬套，把磨损集中在可更换件上；小端孔可根据空间选择铜套、轴承或直接与销配合。臂板与套筒交接处应保留连续过渡，不宜出现尖锐凹角，否则在交变载荷下容易从焊缝或铸造圆角位置萌生裂纹。

　　外形检查时，需要关注三个方向的安装空间：沿两孔中心连线方向，要保证连杆在极限摆角下不顶撞机架；垂直于臂板平面方向，套筒端面与夹板之间应留出垫圈和卡簧位置；臂板宽度方向则要核对小端周围是否有足够工具空间装入销钉。若机构中存在多根连杆并行布置，还应控制臂板侧面轮廓，使相邻零件在全行程中保持安全间隙。

　　三维建模练习中，该件适合用来巩固草图约束、拉伸凸台、同心配合和尺寸驱动方法。先建立中心线并标注孔距，再绘制套筒外圆与内孔，随后补画臂板轮廓并让轮廓与外圆相切或共线，能够保证修改孔径、中心距或臂宽时模型稳定再生。工程图表达时，主视图应反映两孔相对位置和臂板外形，侧视或剖视图用于表达套筒长度、内孔贯通关系以及臂板厚度；关键配合孔需标注尺寸公差，中心距则应作为功能尺寸重点控制。

　　从受力角度看，连杆工作中主要承受轴向拉压，同时在启动、卡滞或偏载时会承受一定弯矩。大端孔壁承受的支承反力较大，因此外径和宽度通常设计得更充分；小端虽然载荷较小，但因连接执行件，位置精度对行程重复性影响明显。臂板截面不宜盲目加厚，过重会增加惯量，尤其在高速往复机构中会放大冲击；更合理的方式是在孔周和过渡区保留材料，在臂板中部按轮廓减重。

　　实际选型或测绘时，还要结合销轴材料、润滑条件和摆动频率判断结构形式。若粉尘较多，可在端面增加防尘垫圈空间；若需要调节长度，可在该基础上把臂板改为双头螺杆或开槽调节结构；若用于焊接工装，则可在臂板侧面预留定位块安装面。整体而言，这是一件几何简单但功能指向明确的机构零件，建模重点不在花哨特征，而在于孔位关系、传力路径、装配间隙和运动边界的准确表达。
