步枪枪托肩托射击支撑结构设计

　　这套结构围绕步枪抵肩射击时的人机贴合问题展开，核心处理的是枪托尾部与射手肩窝、下巴及脸颊支撑区域之间的接触关系。实际训练和战术使用中，枪托若只做简单平面抵肩，后坐力会集中在肩部较小区域，连续射击时容易产生位移和压痛；而贴腮位置如果没有稳定参照，瞄准线重复性也会变差。模型将枪托主体、肩前支撑、下巴支撑以及波纹缓冲垫作为一个整体来表达，重点不在外观包覆，而在受力路径、调节方式和接触边界的还原。

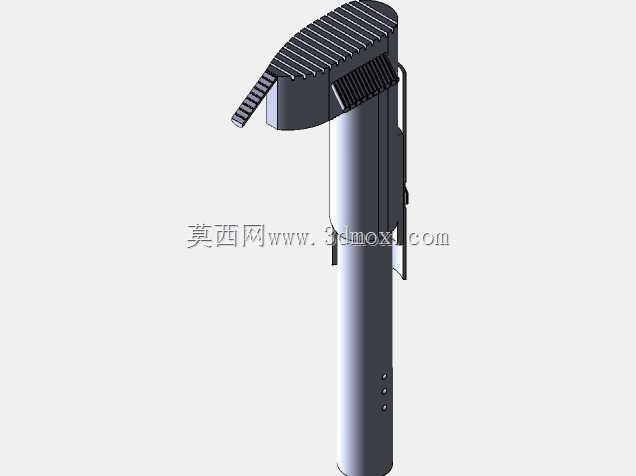

　　从结构思路上看，枪托上方承托区域设置了连续凹槽纹理，既用于增加脸颊或衣物接触时的摩擦，也避免光滑表面在汗湿或战术装具遮挡情况下发生滑移。凹槽并非装饰性阵列，其走向顺着贴腮和抵肩时的相对运动方向布置，使射手在轻微调整头部位置时仍能保持稳定触感。枪托下部延伸为管状主体，外形简洁，侧壁预留安装位和连接特征，便于与机匣、缓冲组件或导轨系统进行装配。工程建模时需要特别注意管体与上部托体之间的过渡圆角、壁厚连续性以及加强筋位置，否则在承受后坐冲击时容易在转折处形成应力集中。

　　下巴支撑位置采用可调节思路，通过铰链和支撑臂实现位置变化。弹簧铰链在其中承担两个作用：一是让支撑垫在未受力时保持确定姿态，避免松垮晃动；二是在射手贴紧时提供适度预紧力，使支撑件能够随面部轮廓产生小范围贴合，而不是硬接触。波纹支撑垫的截面呈连续起伏形态，相比平板垫，它能在受压时产生多级变形，分散局部峰值压力；波纹之间的空隙还能增加透气和摩擦，减少射击过程中因滑动造成的瞄准偏差。垫体与支撑臂之间应保留可靠的卡扣或嵌装边界，方便后期更换不同硬度材料，而不必改动主体承力件。

　　安装边界方面，模型需要控制枪托轴线与枪管、机匣基准之间的相对位置。托体上部宽度不能无限加大，过宽会影响携行和快速抵肩，过窄则会降低支撑面积；管状主体的外径、侧壁厚度和连接段长度要与后续缓冲行程、复进机构布置相协调。肩前支撑区域应覆盖肩窝主要受力面，同时避开锁骨突出位置；下巴支撑的展开角度和抬起高度需在合理范围内，既保证贴腮时能够自然接触，又不能妨碍瞄准视野和头部快速离开。若用于训练器材或模拟发射平台，还可在管体内部预留传感器、配重块或缓冲弹簧的安装空间，使后坐体感和重心位置更接近真实使用状态。

　　在三维建模处理中，上部托壳适合用曲面控制外形，再通过抽壳或实体加厚建立壁厚；凹槽纹理可采用阵列切除，但要关注阵列后端部收口和最小壁厚。铰链臂、销轴、弹簧和垫体应分别建立独立零件，保证运动关系能够在装配环境中检查。干涉验证不能只看静止状态，还要模拟支撑臂开合、垫体压缩以及枪托抵肩旋转时的极限位置。波纹垫属于易变形件，建模时可保留名义尺寸，在工程图或技术说明中注明材料硬度、压缩量和装配预压方向。

　　这类结构适用于射击训练器材、战术枪托改进、模拟射击平台以及人因工程验证。它的价值在于把肩部承力、脸颊定位和下巴支撑整合到同一套托体系统中，通过凹槽摩擦面、弹簧铰链和可变形波纹垫提升射击过程中的附着力与姿态重复性。设计时不应单纯追求造型复杂，而要让每个凸起、铰链和软垫都服务于定位、缓冲或防滑，最终在紧凑外形下获得稳定、可调节、可维护的抵肩支撑方案。
