应急浮式安全存储平台结构设计

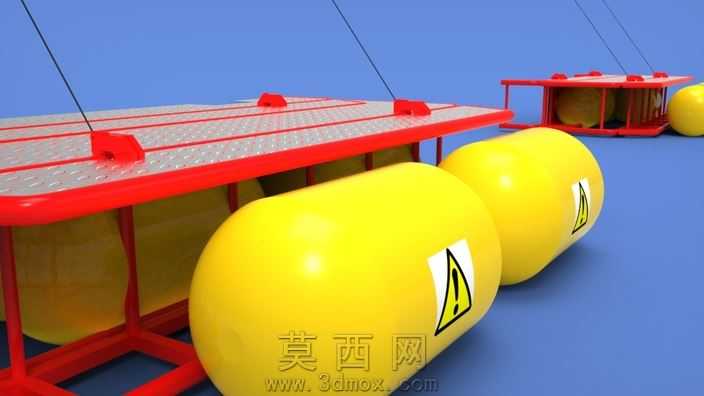

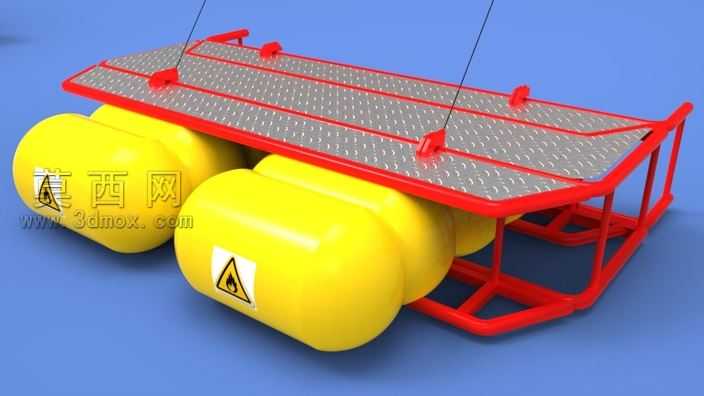

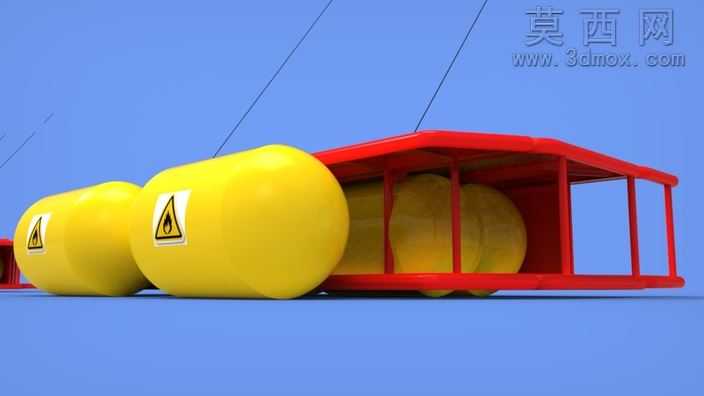

本作品为应急场景使用的浮式安全存储平台三维设计，建模阶段采用参数化特征建模方式，先完成整体框架的基准轴与基准面搭建，再逐一构建各部分实体结构。首先完成红色承载框架的建模，框架采用矩形截面型材拼接结构，通过拉伸、切除命令完成型材的截面轮廓与长度设定，框架内部设置多道竖向支撑肋与横向连接梁，保证整体结构的抗扭与抗弯性能，框架底部预留浮体安装卡位，卡位处设置限位凸台与安装孔位，可实现浮体的快速装配与固定。随后完成黄色浮体的建模，浮体采用椭圆柱式密封罐体结构，两端为圆弧封头设计，可有效降低水流冲击阻力，浮体外壁预留警示标识安装位，建模时通过曲面加厚命令完成罐体壁厚设定，保证浮体具备足够的浮力储备与结构强度，浮体与框架的连接部位设计有嵌入式卡槽，可避免浮体在水流波动下发生移位。渲染阶段采用物理级材质系统，红色框架部分赋予高饱和度防锈漆材质，调整材质的粗糙度与金属度参数，模拟工业漆面的哑光质感与轻微反光效果，黄色浮体部分赋予高密度工程塑料材质，添加轻微的表面颗粒纹理，还原塑料浮体的真实触感，场景背景采用纯净天蓝色，搭配柔和的环境光与定向补光，突出模型的结构轮廓与色彩对比，同时添加柔和的地面阴影，增强模型的空间立体感。设计思路围绕应急场景的使用需求展开，整体结构采用模块化设计，浮体与框架可拆分运输，现场快速组装即可投入使用，多浮体并列排布的设计可在单个浮体出现破损时，仍保留足够的浮力支撑平台与存储物资，框架的开放式结构可方便物资的快速装卸，同时降低整体结构的自重，提升平台的有效载荷能力，浮体表面的警示标识可在复杂水域环境中提升平台的辨识度，避免发生碰撞事故，整体结构兼顾了结构强度、浮力性能与使用便捷性，可适用于水上应急救援、临时物资存储、紧急避险平台等多种使用场景。
