多段伸缩式摄影三脚架支撑臂结构

　　这套支撑结构面向外拍取景、固定机位记录、小型影像设备架设等场景，核心由底部三脚支撑座、中心竖管、多段可伸缩臂杆以及顶部设备安装位组成。实际使用中，拍摄人员常需要在同一站位获得不同取景高度：低角度贴近地面拍摄产品细节、中等高度完成人像胸像取景、高位俯拍桌面物料或现场布置，单段固定支杆只能满足单一高度，更换支架又会增加现场携带负担，因此将竖杆设计为逐级抽出的套管结构，能够在不拆卸主体的情况下连续调整工作高度。

　　底部三脚支撑采用辐射式展开结构，三条支腿绕中心铰座向外张开，支腿末端形成稳定的三角形接地轮廓。现场架设时，支腿张开角度直接决定抗倾覆能力：张开角度过小，支撑 footprint 收窄，设备受风载或触碰后容易失稳；张开角度过大，虽然稳定性提升，但会占用过多地面空间，在狭窄通道、桌面边缘或展会展位内不便布置。建模时需要保留铰点转动关系，使支腿能够在收拢状态下贴近中心管，便于放入器材包携带，展开后又能通过限位面锁定张开角度，避免支腿继续外撇。

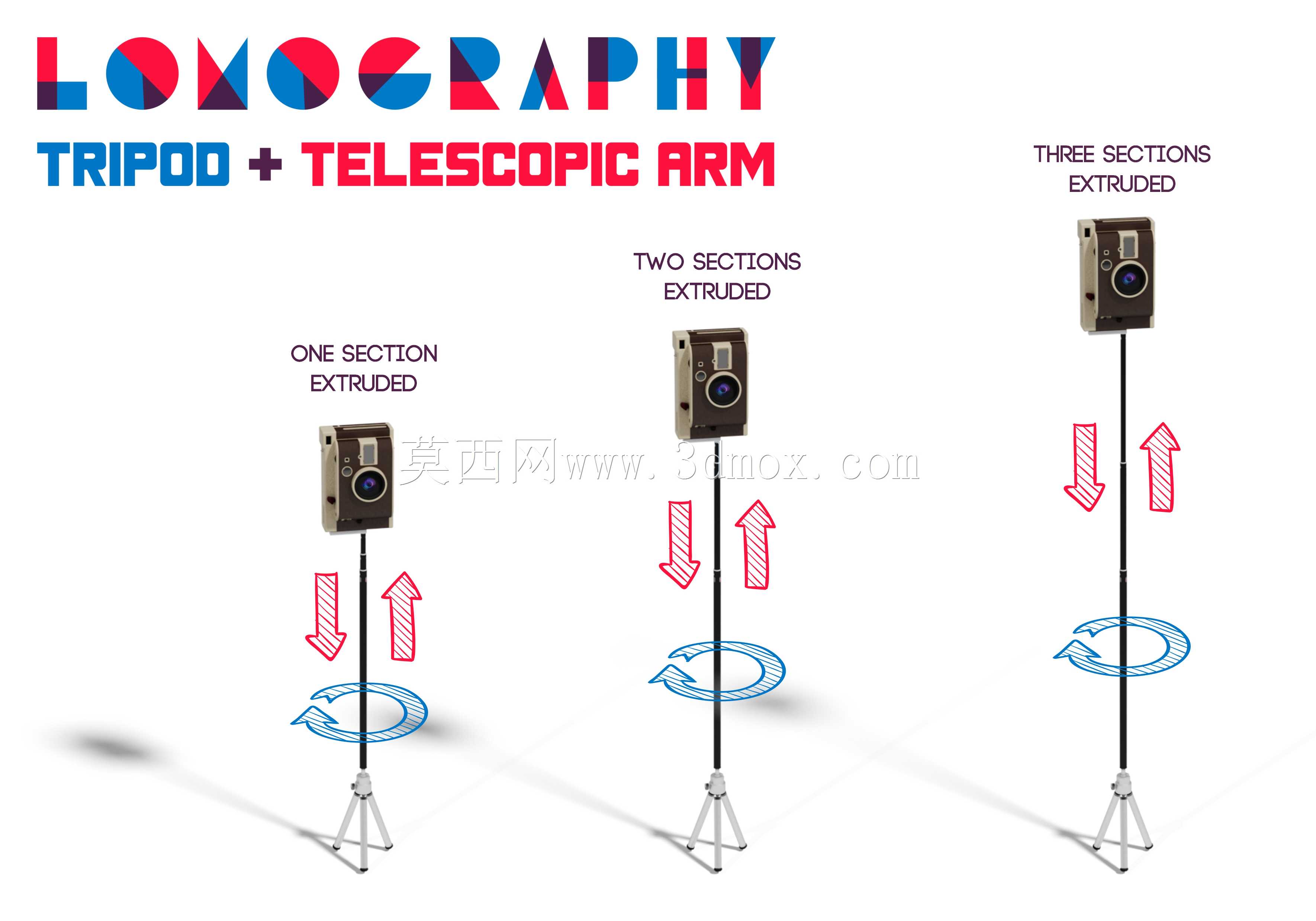

　　中心竖管的伸缩关系按照套管逐级配合处理。最下段与三脚铰座连接，作为固定基础管；中段从下段内部抽出，上段再从中段内抽出，每一节管径依次减小，形成嵌套关系。节与节之间设置锁紧位置，抽出到位后通过箍套或偏心锁紧件固定，防止管段在承载相机后自行下滑。旋转箭头所表达的是竖杆周向转动自由度，顶部设备可随中心管绕竖直轴线回转，用于在不移动三脚架落点的情况下调整拍摄朝向；升降箭头则对应管段沿轴向抽出和收回，两个运动方向相互独立，结构逻辑清晰。

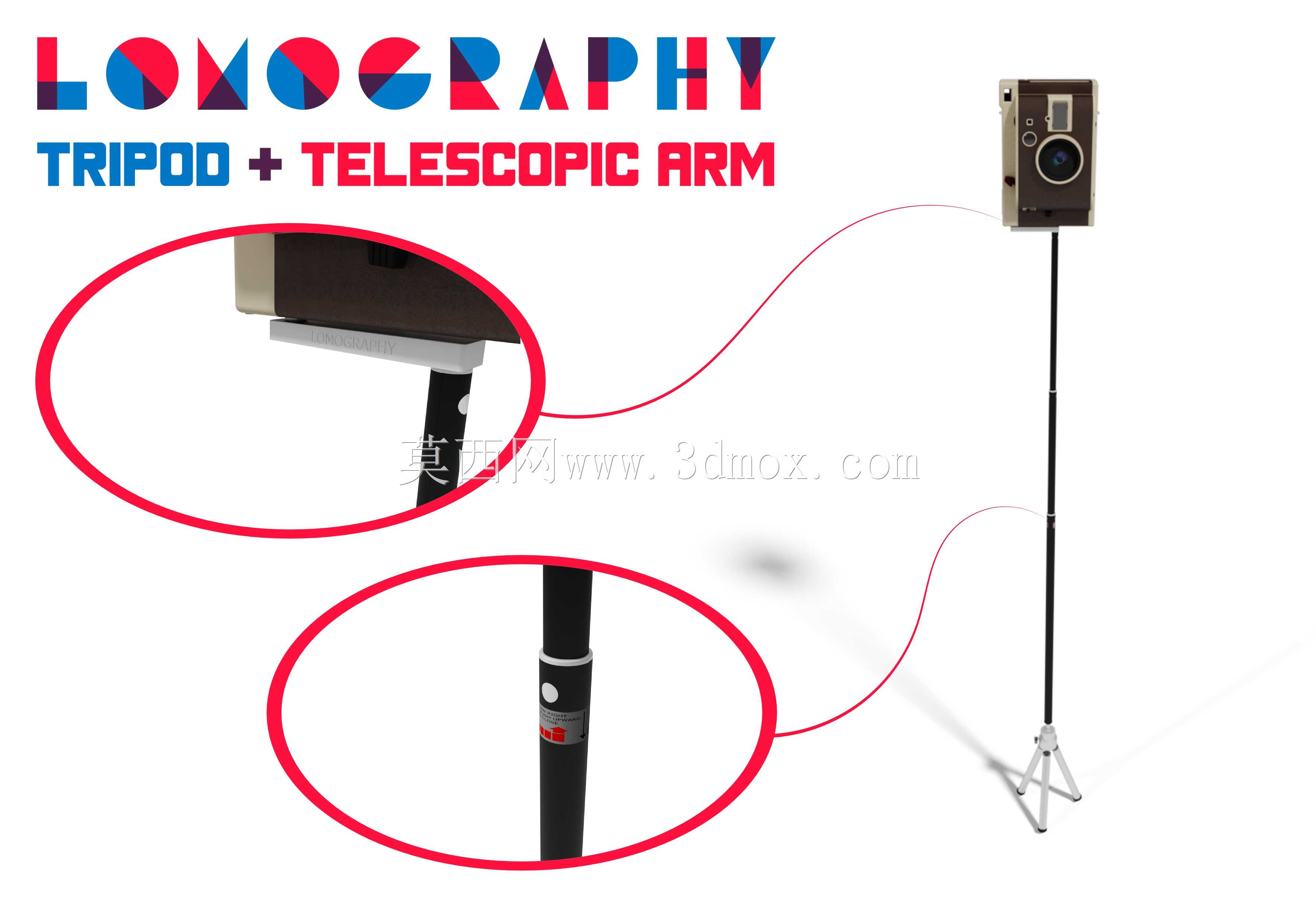

　　顶部安装位用于连接影像设备，底板需要预留标准安装螺孔位置，螺孔轴线与竖管中心线保持同轴或接近同轴，使设备重量尽量沿竖管轴向传递，减少偏心弯矩。若设备重心明显偏离竖管轴线，底部三脚支撑的某一条支腿会承受更大载荷，长期使用还可能造成铰座局部变形。因此在结构布置上，顶部托板不宜过度外伸，设备安装后应使重心落在三脚接地轮廓的中心区域。

　　从外形边界看，收拢状态下整体呈细长杆状，三脚支腿贴靠中心管，外包络尺寸主要由最大管径和支腿厚度决定，适合竖向收纳；完全展开后，高度随伸出节数增加而提升，底部占地则由支腿长度和张开角共同决定。三维建模时需要分别检查三种状态：单节伸出、双节伸出、三节全伸。单节状态重心最低，适合近地拍摄；双节状态兼顾高度与稳定性；三节全伸时迎风面和倾覆力矩增大，应确认支腿限位、管节锁紧和顶部连接强度是否满足承载要求。

　　管段配合处要保留合理间隙，既要保证抽拉顺畅，又不能因间隙过大产生晃动。锁紧箍套的位置通常布置在每节外管上端，箍套抱紧内管后形成摩擦约束；建模时应体现箍套开口、压紧件和管段之间的装配关系，避免把伸缩管建成简单叠放的实体。底部铰座处则需要表达支腿转轴、限位端面和中心管连接座，支腿转动到工作角度后，限位面承担支腿继续外张的反力。

　　这类支架并不追求复杂传动，而是强调便携、快速展开和高度可调。结构件以薄壁管、冲压或注塑连接件、铰轴和锁紧件为主，重量控制直接影响外拍携带体验；但管壁过薄会降低抗弯能力，尤其在最高伸出状态下，顶部微小晃动会被放大为画面抖动。因此设计中需要在管径、壁厚、节数和锁紧方式之间平衡：节数越多，收纳长度越短，但配合节点和潜在松动点也越多；管径递增梯度合理时，既能维持整体刚性，也能控制收拢后的外形尺寸。

　　现场使用还涉及地面适应性问题。支腿末端可设置小面积脚垫，增加与地面的摩擦，同时在轻微不平整地面上通过三支腿天然形成稳定支撑。若用于光滑地砖或展台地面，脚垫的接触面积和材料摩擦特性会明显影响防滑效果。顶部设备安装板则应保持平整，螺孔周围留出扳手或手拧操作空间，避免设备安装时与竖管、锁紧件发生干涉。

　　整体模型把三脚支撑、套管伸缩、周向回转和顶部承载四个功能模块集中表达，适合用于摄影辅具结构方案展示、伸缩管锁紧方式验证、支架收拢与展开包络检查，也可作为轻型立式支撑装置的结构参考。
