不对称气动控制器外壳结构造型

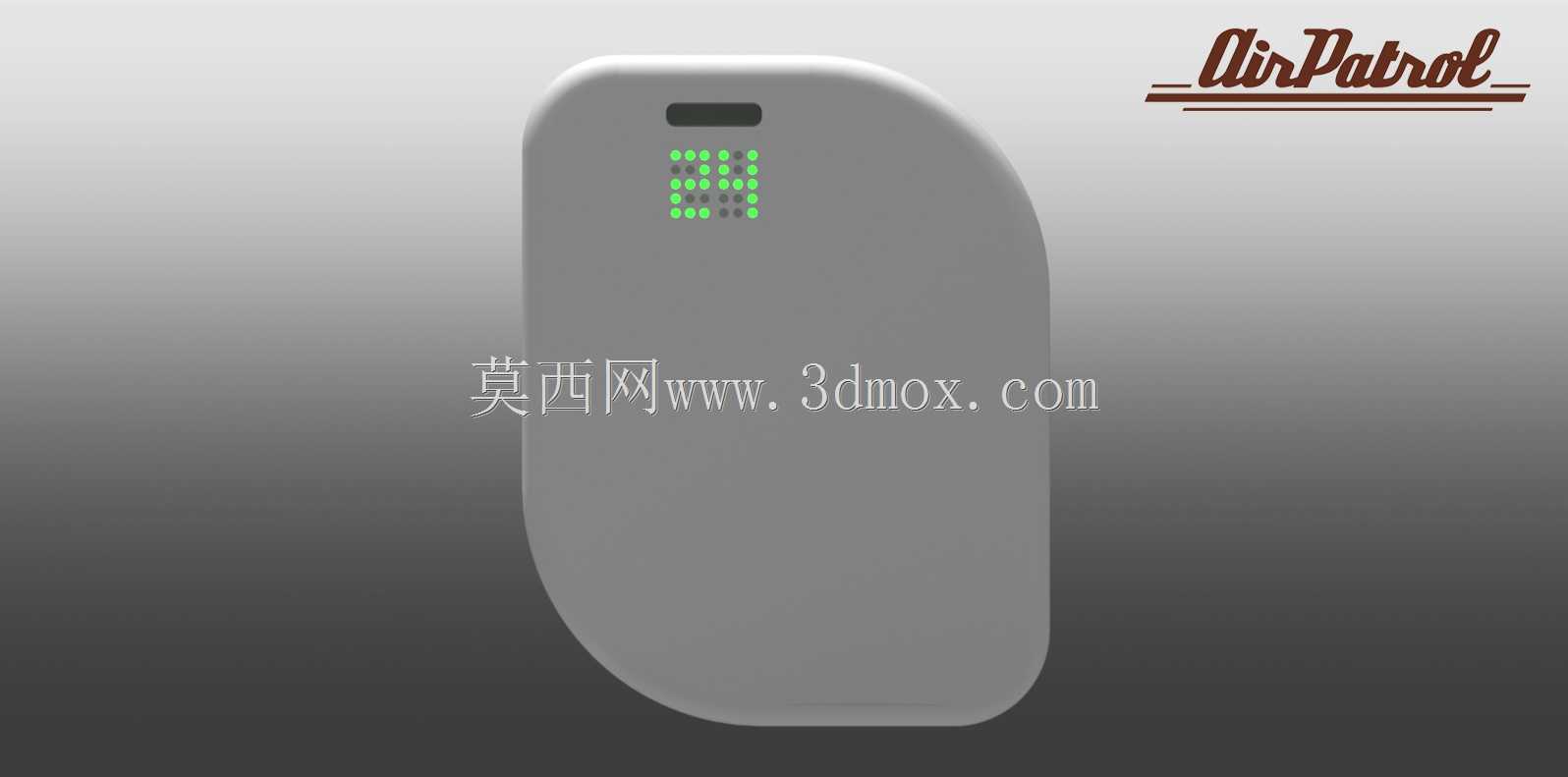

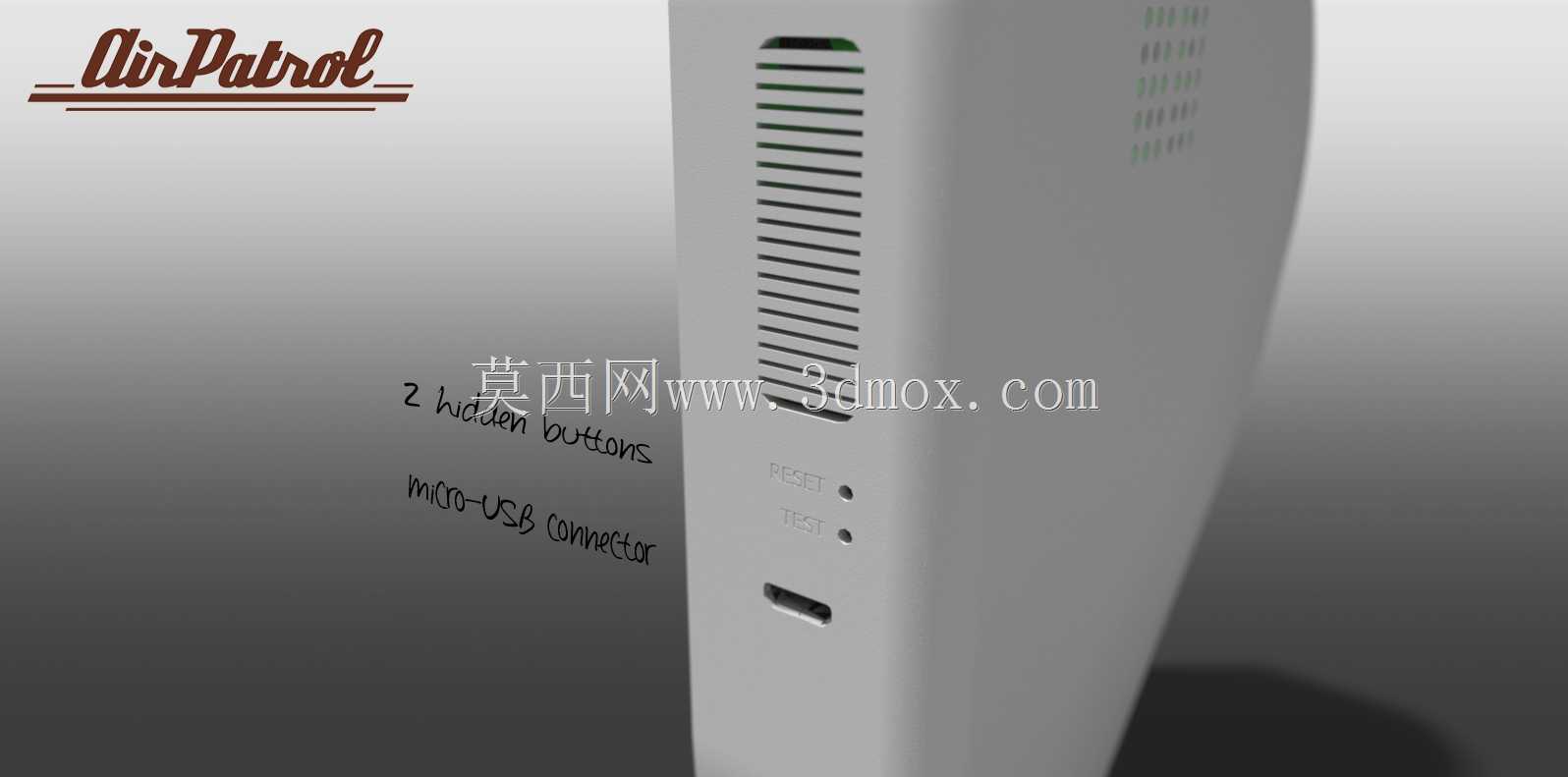

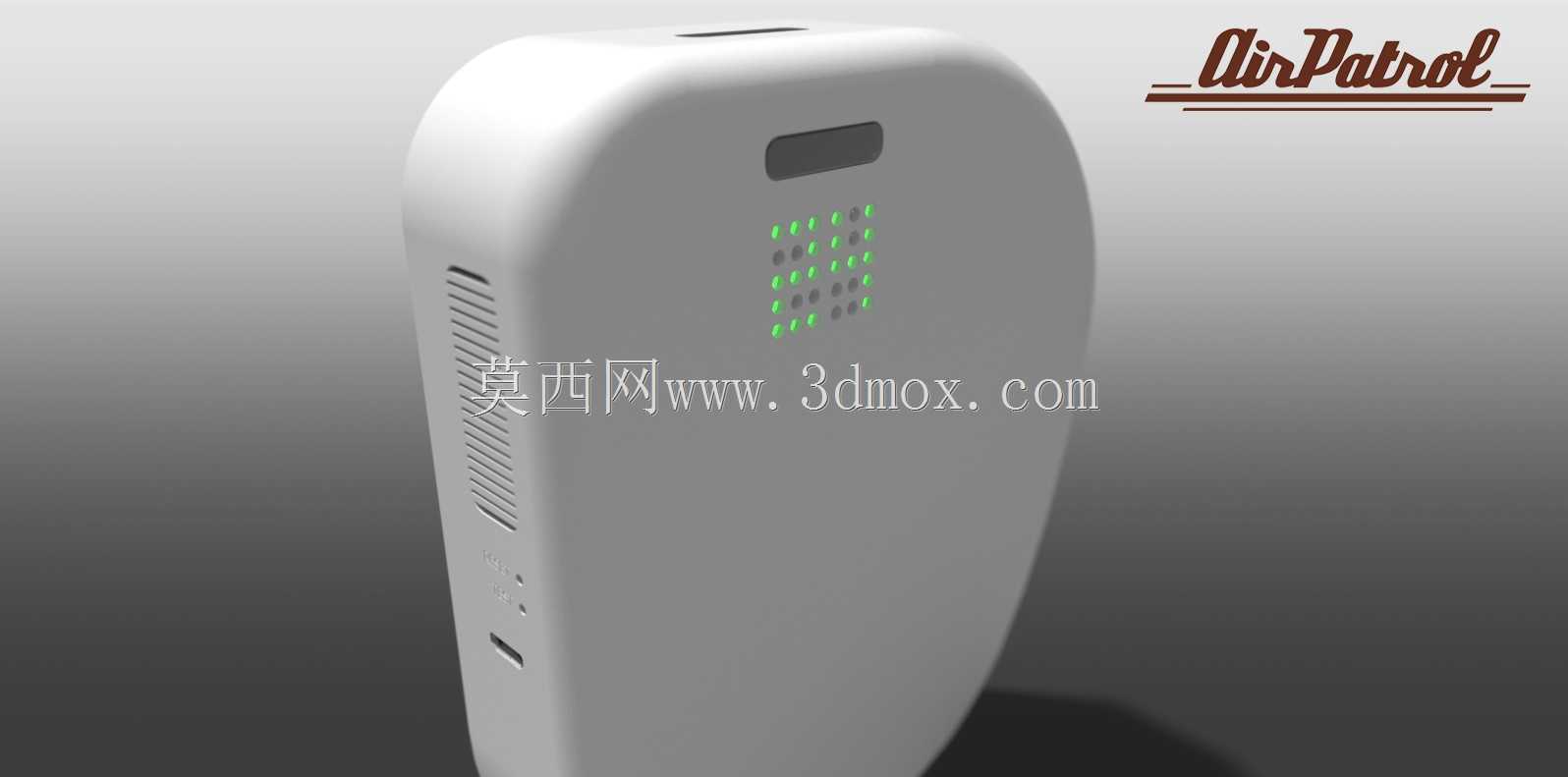

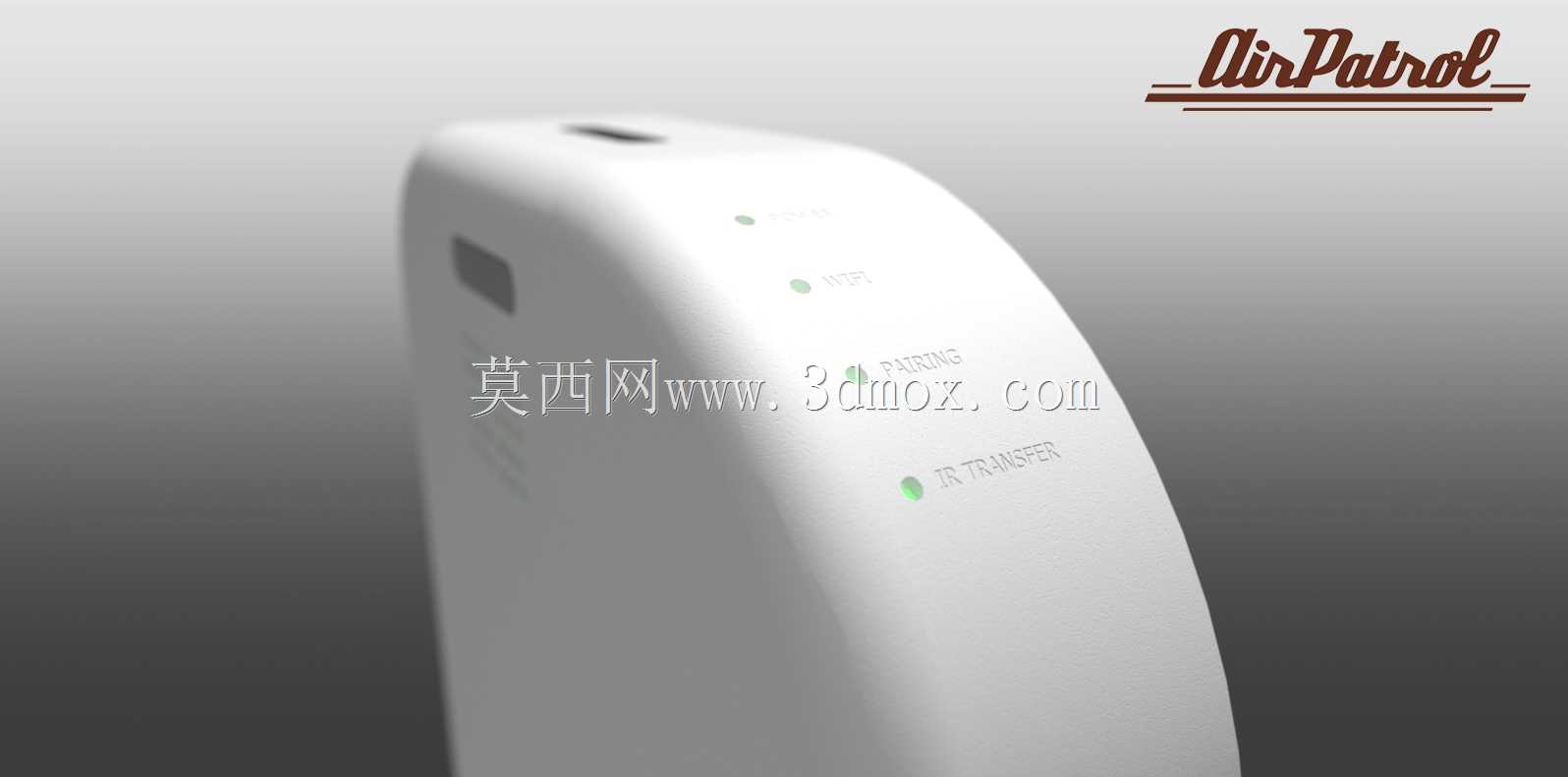

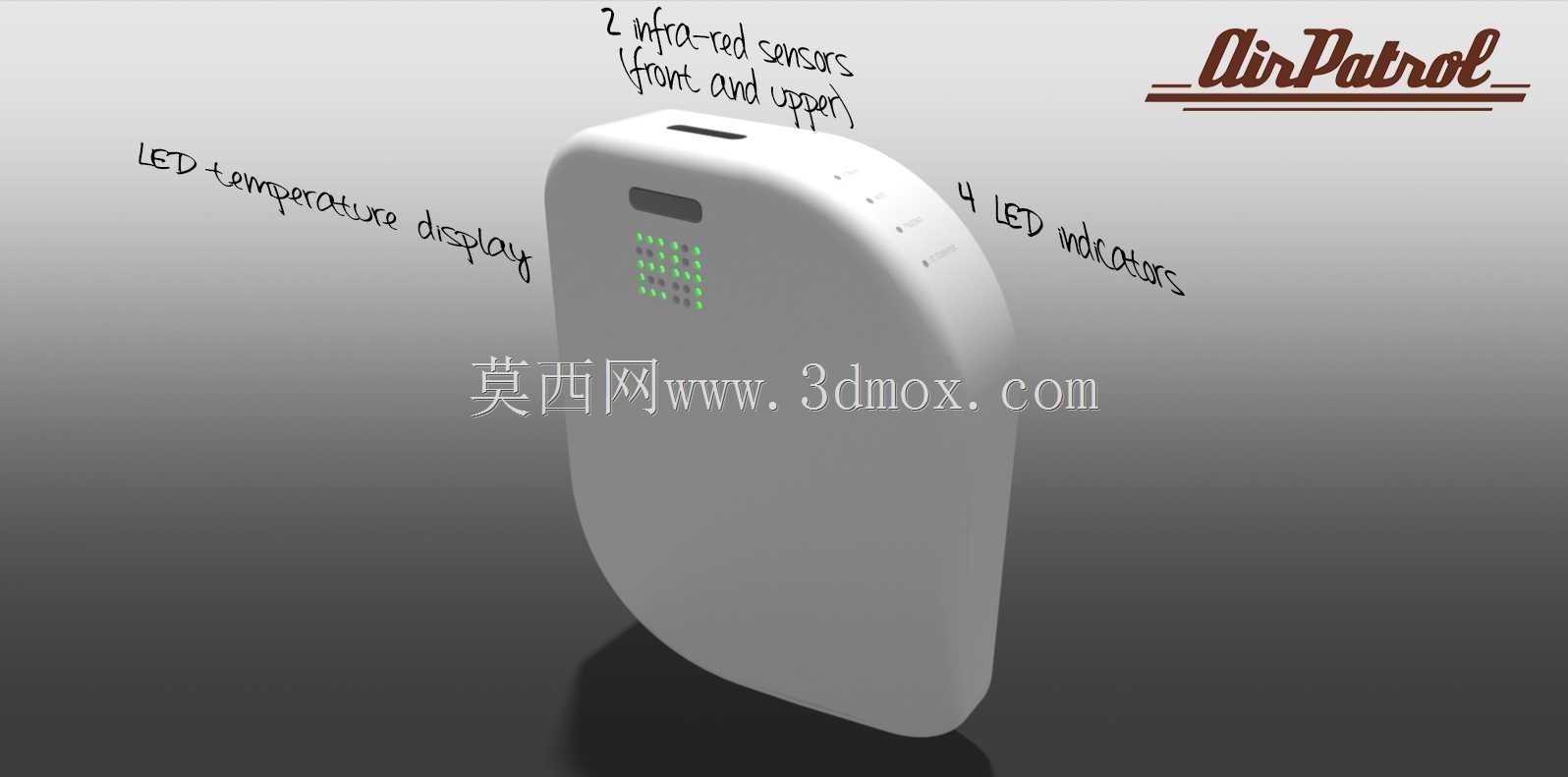

　　该壳体方案面向小型气动控制终端的外观与结构整合需求，整体采用非对称的竖向轮廓，打破常规矩形盒体的规整边界。主体一侧以大半径连续弧面收束，另一侧保留相对平直的安装与握持参考面，使产品在桌面放置、手持操作和近距离设备旁挂载时都能获得明确的姿态识别。壳体正面上部预留点阵显示窗口，窗口区域以深色嵌件或透光片形式嵌入，周围曲面保持连续过渡，避免显示模块与外壳之间出现突兀台阶。顶部窄边设置小型长条形功能开口，可用于状态指示、传感窗口或辅助出声，位置避开内部主板的主要元件高度区，为后续PCB堆叠留出调整空间。

　　从实际使用场景看，这类气动控制盒常布置在实验台、小型自动化工位、教学演示装置或便携检测设备附近，操作人员需要在较短距离内读取压力、流量或阀门状态。点阵显示区朝向正面偏上位置，站立或坐姿观察时都能减少反光；外壳下部采用饱满弧面，可降低手持搬运时的局部压感。非对称外形并非单纯的造型处理，而是将显示面、操作面和安装背面进行分区：正面承担信息读取，侧边弧面承担握持与防撞，平直背侧则适合贴合支架、墙面或设备立板。

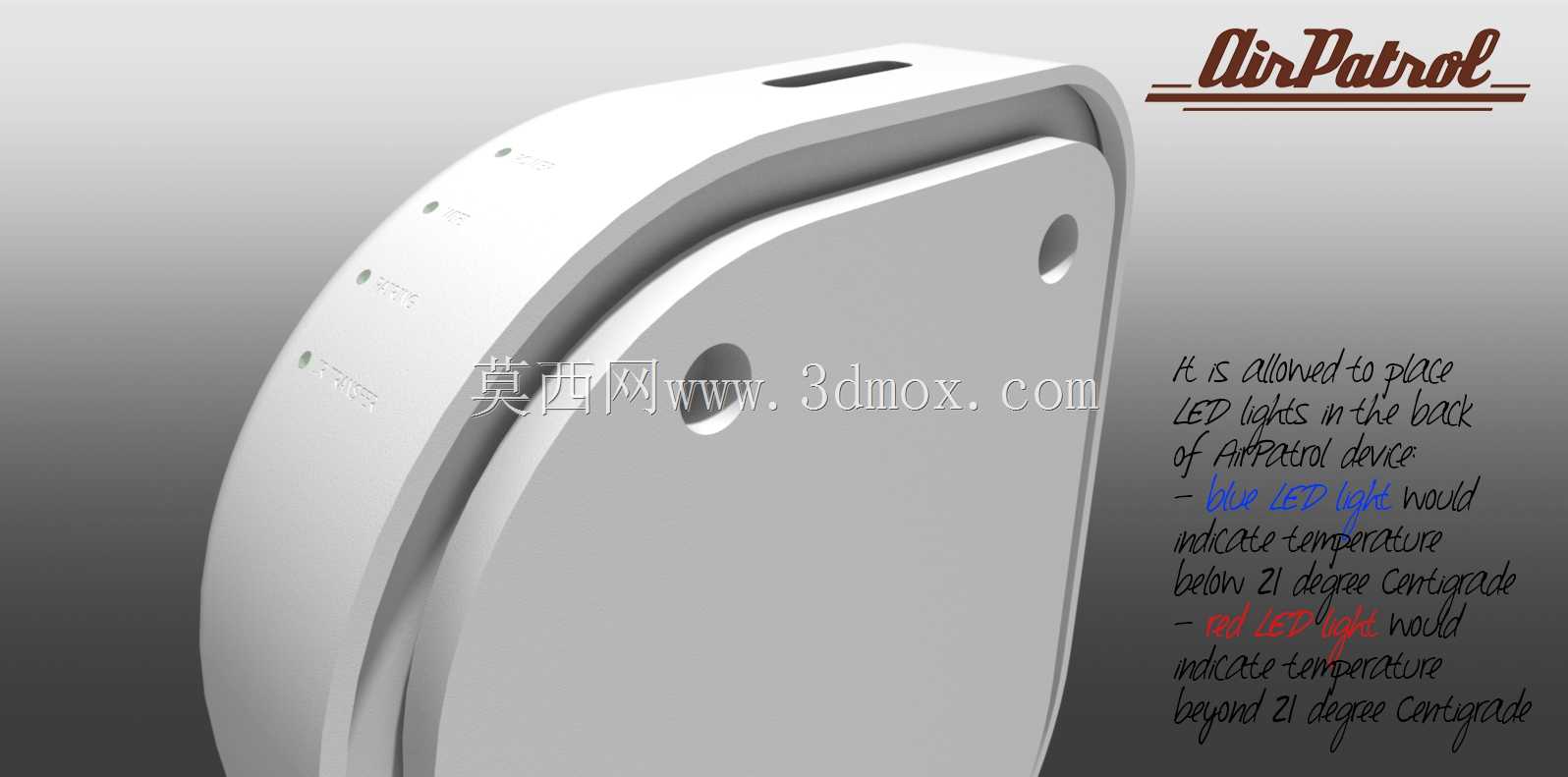

　　结构设计上，壳体可按前后壳扣合方式拆分，分模线沿侧面曲率较平缓的位置布置，有利于注塑充模和后期脱模。背部平直区域可预留螺丝柱、热熔铜螺母位或卡扣槽，具体连接形式取决于内部电路板尺寸、电池重量以及维护频率。若产品需要频繁开启检修，前后壳之间宜采用螺丝加定位柱的组合，保证多次拆装后仍能维持接缝均匀；若以一次性密封装配为主，则可增加周向止口和密封胶槽，提高防尘、防误触能力。壳体四角不应做成尖锐转折，尤其是底部大弧面与侧壁相交处，需要保持足够的圆角半径，既降低跌落时的应力集中，也避免塑料件在厚薄突变位置产生缩痕。

　　内部空间规划需要围绕气动控制元件的真实尺寸展开。壳体虽然外观紧凑，但应区分电气区、气路接口区和显示区。点阵显示模块靠近前壳窗口，主板可沿竖向布置在显示窗后方；泵阀、微型接头或气管通道则宜靠向壳体下部或侧部，使管路弯折半径满足装配要求。若设备需要外接气管，接口不应设置在主要握持弧面上，可布置在底边或背侧，避免管线干扰手持操作。电池若内置，应贴近重心区域并设置限位筋、泡棉压缩量和拆装导向，防止晃动产生异响。外壳内壁还需根据PCB固定孔位置布置加强筋，筋条厚度通常小于主壁厚，方向兼顾螺丝柱支撑和熔料流动。

　　安装边界方面，竖向壳体的占地面积较小，适合狭窄台面使用；背部若增加壁挂孔或支架卡槽，应保证孔位位于整机重心附近，避免挂载后前倾。底部可设置浅平支撑面或隐藏式脚垫槽，使弧面外壳在桌面上不发生滚动。显示窗口周围需要预留遮光唇边，透光件与前壳之间可采用双色注塑、超声波焊接或独立镜片粘接，重点控制漏光和灰尘进入。外观表面可采用细磨砂纹理，曲面区域的纹理深度需均匀，避免在大弧面上显见熔接痕。整体建模时应优先保证主曲面G2连续，再在窗口、开口和分模位置建立局部特征，这样后续调整壳体厚度、螺丝柱位置或显示模块尺寸时，外表面不会因特征堆叠而失去光顺性。
