便携多功能户外储能供电盒结构

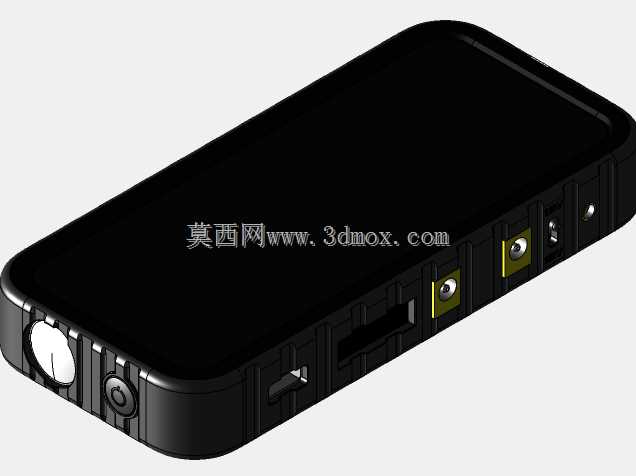

　　这套三维结构围绕外出作业、临时调试和小型电子设备供电场景展开，核心是把多节电芯、电量指示、输出接口和防护外壳整合在一个可随身携带的扁平方盒内。现场使用时，工程师常需要给传感器调试板、手持终端、小型照明模块或通讯外设补电，设备不能依赖固定插座，也不适合携带体积庞大的工业电源；因此盒体采用低高度、大平面的布局，便于放入工具包侧袋、设备箱夹层或车载储物格。外壳轮廓以圆角矩形为基础，边缘连续过渡，避免尖锐棱边在背包内刮擦线缆；上盖保留平整标识区域，下壳承担主要壁厚和接口定位，整体装配关系清晰，适合后续做卡扣、螺钉柱或超声焊接结构细化。

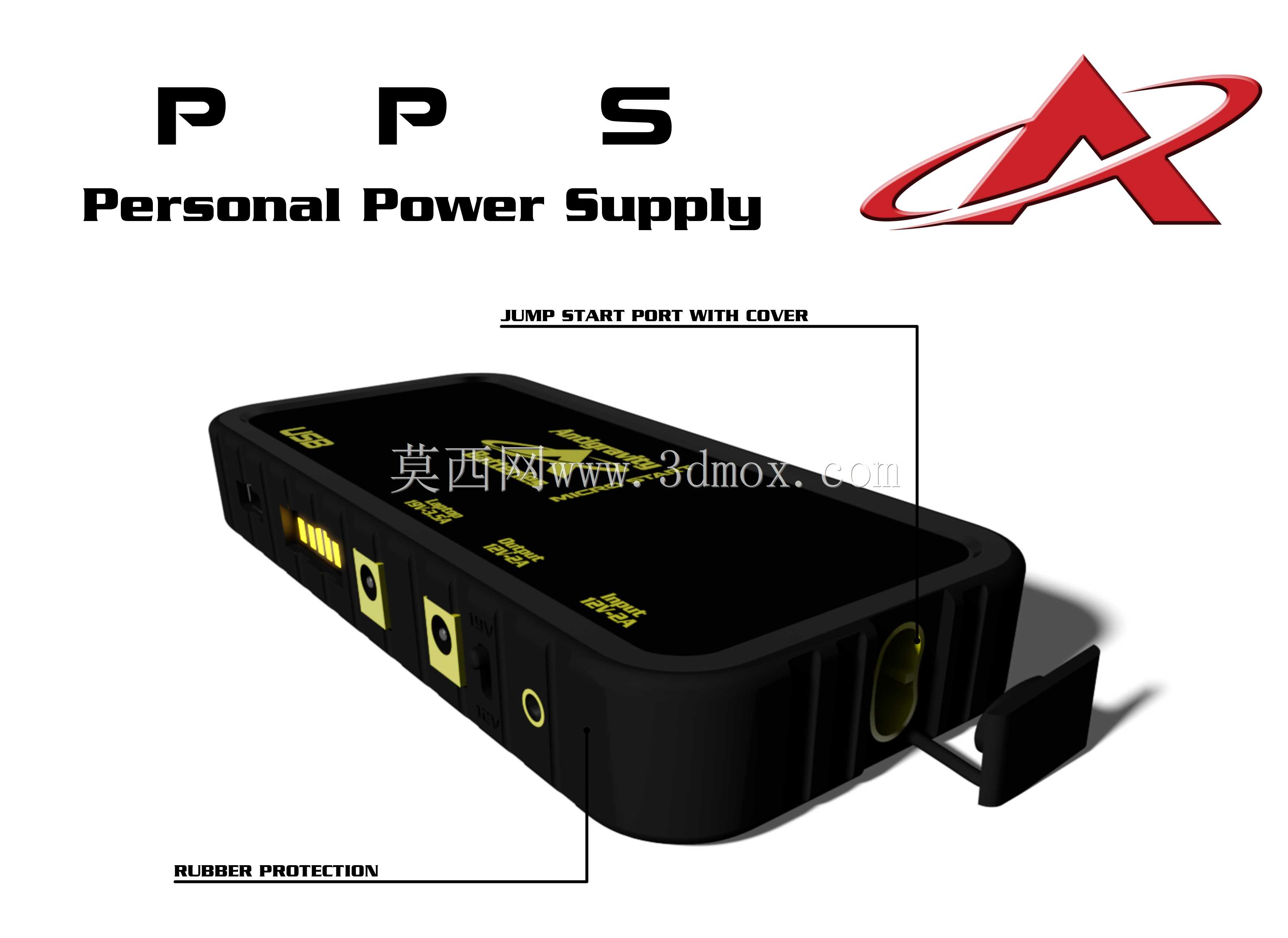

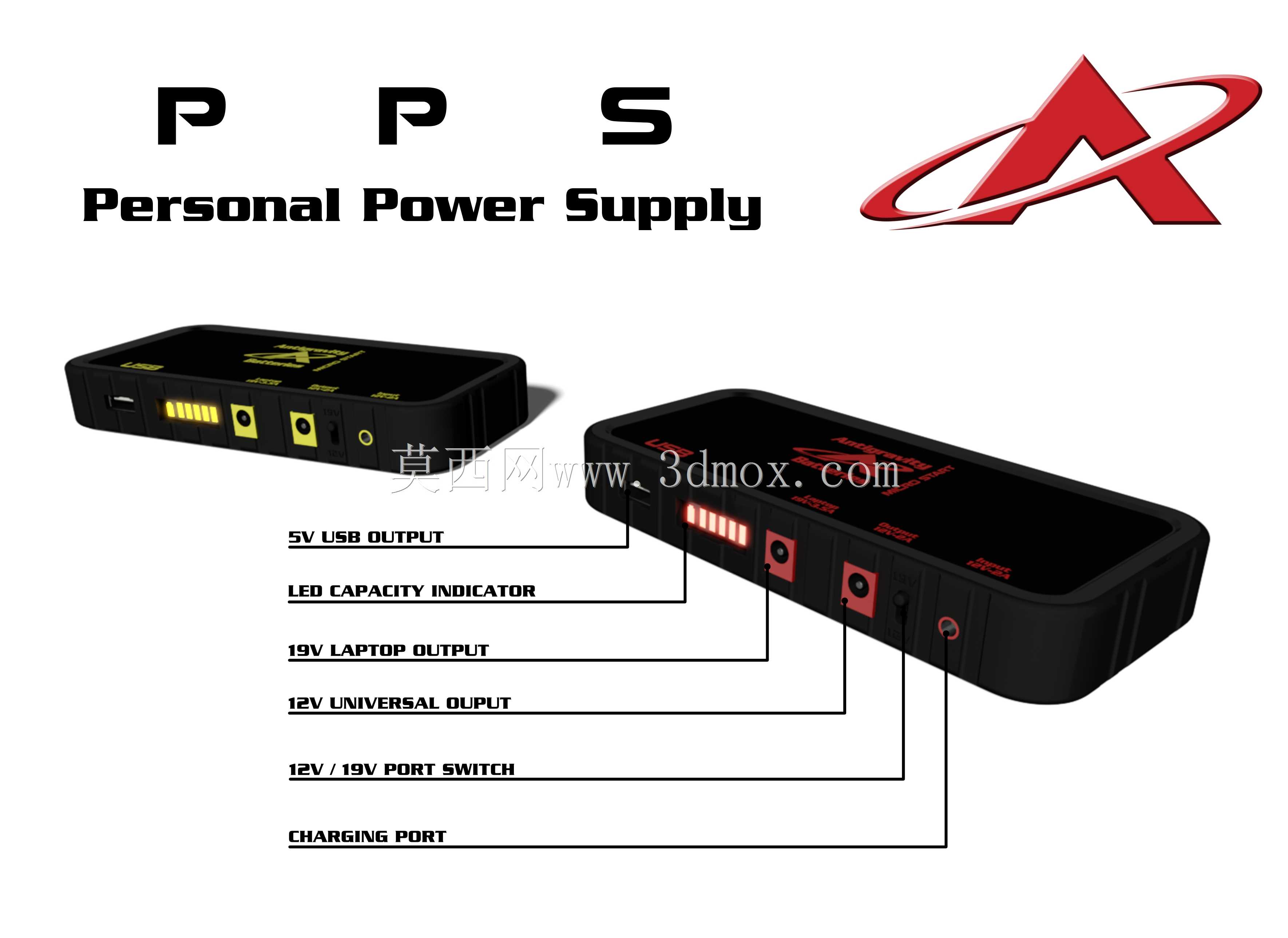

　　从功能分区看，前端面集中布置输入输出接口，使用者无需翻转盒体即可插拔线缆。面板上设置USB类输出口、圆形直流接口以及多路状态指示窗口，接口之间留出足够手指操作空间，避免相邻插头互相干涉。电量指示采用分段式显示，靠近输出端布置，插拔线时可直接观察剩余电量；接口旁增加小型符号标识区，便于在暗光环境下区分输入、输出和开关位置。盒体内部则按照电芯重量居中、电路板靠接口侧的原则排布，缩短电源板到接口的走线距离，也让重心尽量落在盒体几何中心附近。电芯区域与PCB区域可通过筋位或隔离槽分开，既为电池固定提供支撑，也减少接口侧外力直接传递到电芯包。

　　设计思路上，该结构并不追求复杂曲面，而是强调便携电源在真实携带和频繁插拔中的可靠性。壳体壁厚需要兼顾跌落缓冲与内部空间利用率，四角可在详细设计中加厚或形成局部防撞柱；上下壳结合面沿周边布置，便于设置防水胶条槽或防尘止口。接口开孔处应预留密封件、螺母座或加强凸台，因为USB和直流插头在使用中会受到反复侧向力，单纯靠薄壳孔壁容易出现开裂。面板上的小孔、指示灯柱和开关孔位应保持统一方向，便于模具抽芯；底部可增加浅防滑垫槽，使盒体放在金属台面、实验桌或设备外壳上时不易滑动。

　　外形边界方面，扁平盒体的长宽比例服务于手持抓取和包内收纳，厚度控制在能够容纳圆柱或软包电芯、保护板及接口高度的范围内。接口向前突出量需要严格限制，防止收纳时顶压损坏；插头插入后，线缆弯曲半径应在盒体外侧自然形成，不应被上盖边缘夹住。螺钉柱尽量靠近四角和接口受力区，柱边设置加强筋连接侧壁，避免装配时柱位发白。电芯仓内部要保留绝缘片和泡棉压缩空间，不能把模型建成完全零间隙的实体；PCB固定柱与焊盘高点之间也要留出安全距离，防止组装时压伤元件。

　　在工程建模阶段，可先依据电芯尺寸、接口样本和保护板宽度建立主控骨架，再由骨架驱动上下壳、面板开孔和固定柱位置。这样后续更换接口或调整电芯数量时，外壳开孔、避让槽和装配间隙能够同步更新。对于需要做样机验证的场景，还可在模型中补充挂绳孔、橡胶脚垫、铭牌凹槽和散热小孔等细节；若面向多尘、多雨的户外环境，则应减少外露贯通缝，并在接口区考虑防水盖的转动空间。整个作品的价值在于把储能电源的外观、接口人机关系、内部电芯布置和壳体装配逻辑集中表达出来，为后续结构拆件、强度校核、手板加工及小批量试制提供完整的三维参考。
