便携NFC磁条二合一读卡终端结构

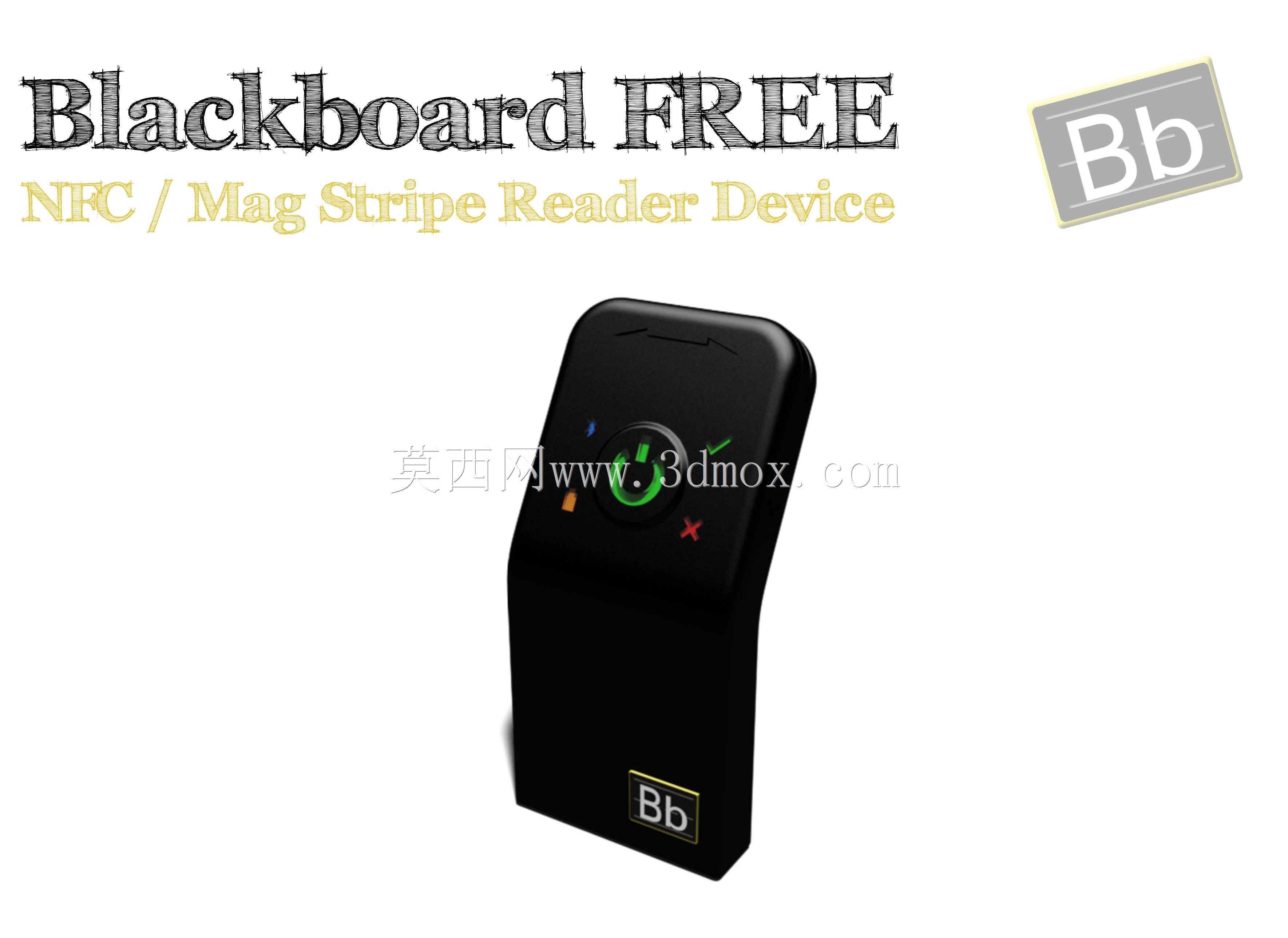

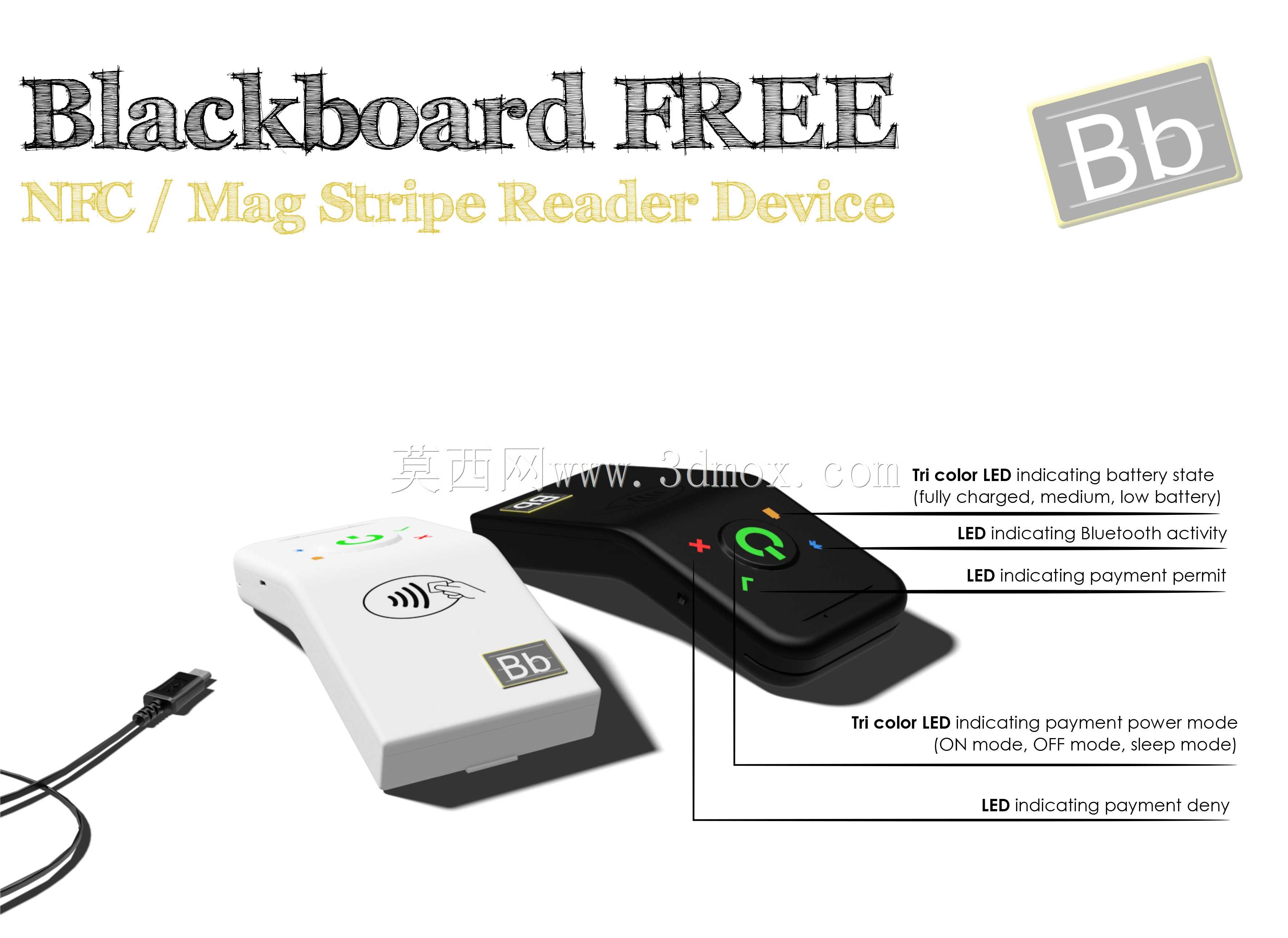

　　该读卡终端面向移动身份核验、会员卡读取、门禁辅助登记以及小型收银场景开发，整机采用立式手持形态，上部收窄并带有轻微倾斜面，使操作者在握持时自然将指示灯与操作反馈区对准视线方向。设备同时集成NFC近场识别与磁条读取两类功能，前端面板布置状态指示灯与功能反馈标识，绿色环形指示灯用于提示读卡就绪与识别成功，红色叉形标识对应异常或读取失败状态，橙色点位承担电源或待机提示，使现场人员无需查看屏幕即可判断设备工作状态。

　　外壳设计以简洁注塑件为核心，主体轮廓避免复杂倒扣和多余装饰，前后壳通过侧边拼合形成封闭腔体，底部宽度略大于上部，既保证桌面放置时的稳定性，也为内部PCB、磁条读取通道和NFC天线预留布置空间。整机边角采用小半径过渡，正面操作区向后倾斜，握持区域位于设备下半部，手掌贴合面连续，没有突出按键或尖锐棱边；在柜台临时放置、随身携带和单手操作之间取得平衡。

　　磁条读取通道布置在设备上部靠后的扫卡路径上，刷卡面与外壳顶面形成顺畅导向，用户可沿固定方向快速划过磁卡。结构建模时需要重点控制刷卡槽与内部磁头的相对位置，槽口入口应保留导入斜角，避免卡片边缘磕碰；磁头压紧方向与卡片运动路径保持稳定接触，过压会增加刷卡阻力，过松则容易造成信号弱或漏读。NFC天线区域靠近上部正面，外壳该区域不宜布置连续金属件，天线与外壁之间保留均匀非金属间距，以保证射频场穿透和卡片识别距离。

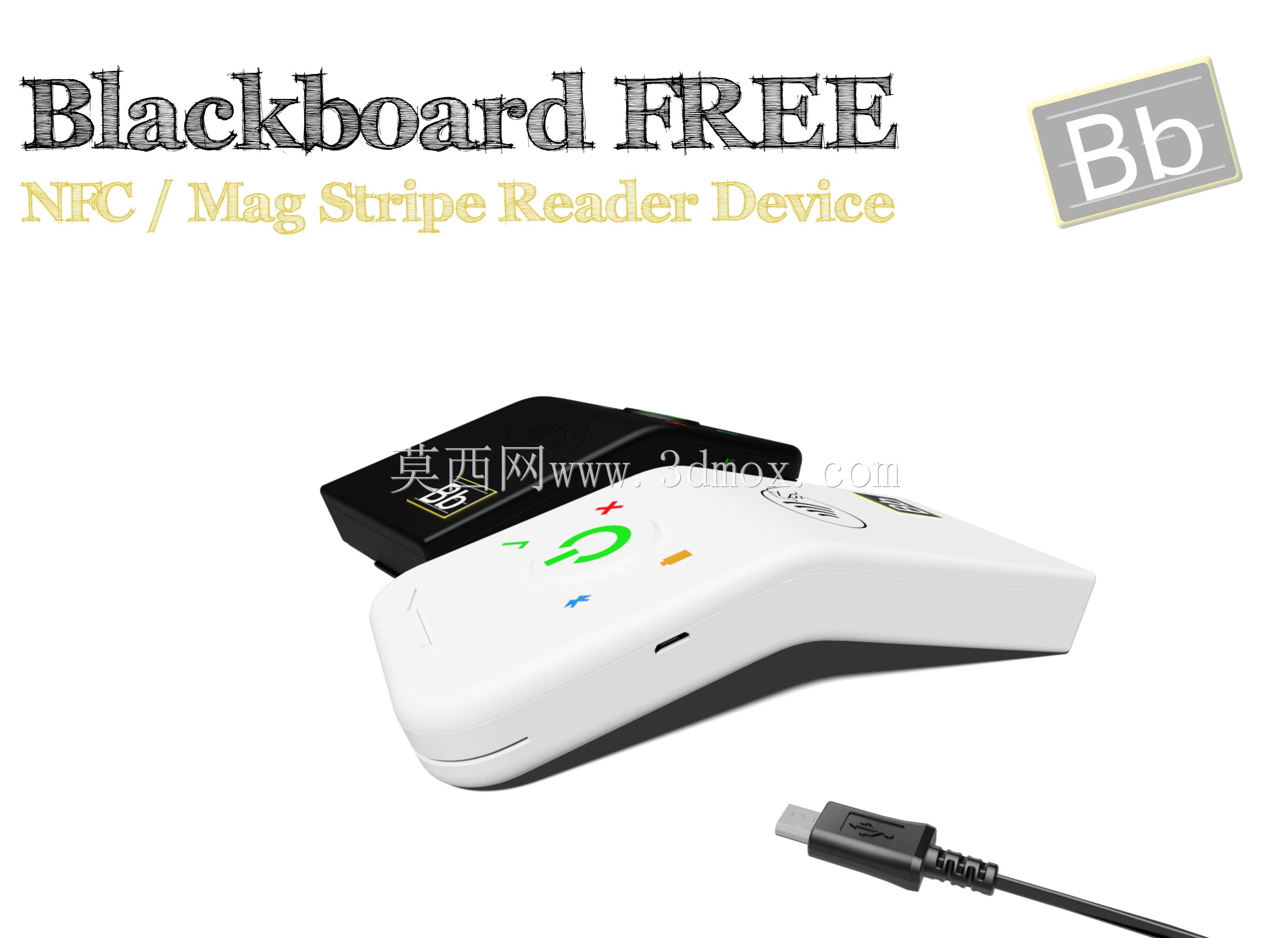

　　前端PCB按竖向堆叠方式纳入壳体，指示灯通过面板透光区或局部开孔向外显示。面板丝印与实体灯位需要对齐，三维布局中应检查LED与灯罩之间的高度差，防止光线串扰。微型USB接口设在壳体下部或侧边隐蔽位置，用于供电与数据传输，接口周围需保留插头插拔空间，并在壳壁上设置限位筋，避免长期插拔对电路板造成拉扯。若用于固定柜台，也可在底部增加防滑垫或预留挂装结构，但主体外形不应因此增加额外体积。

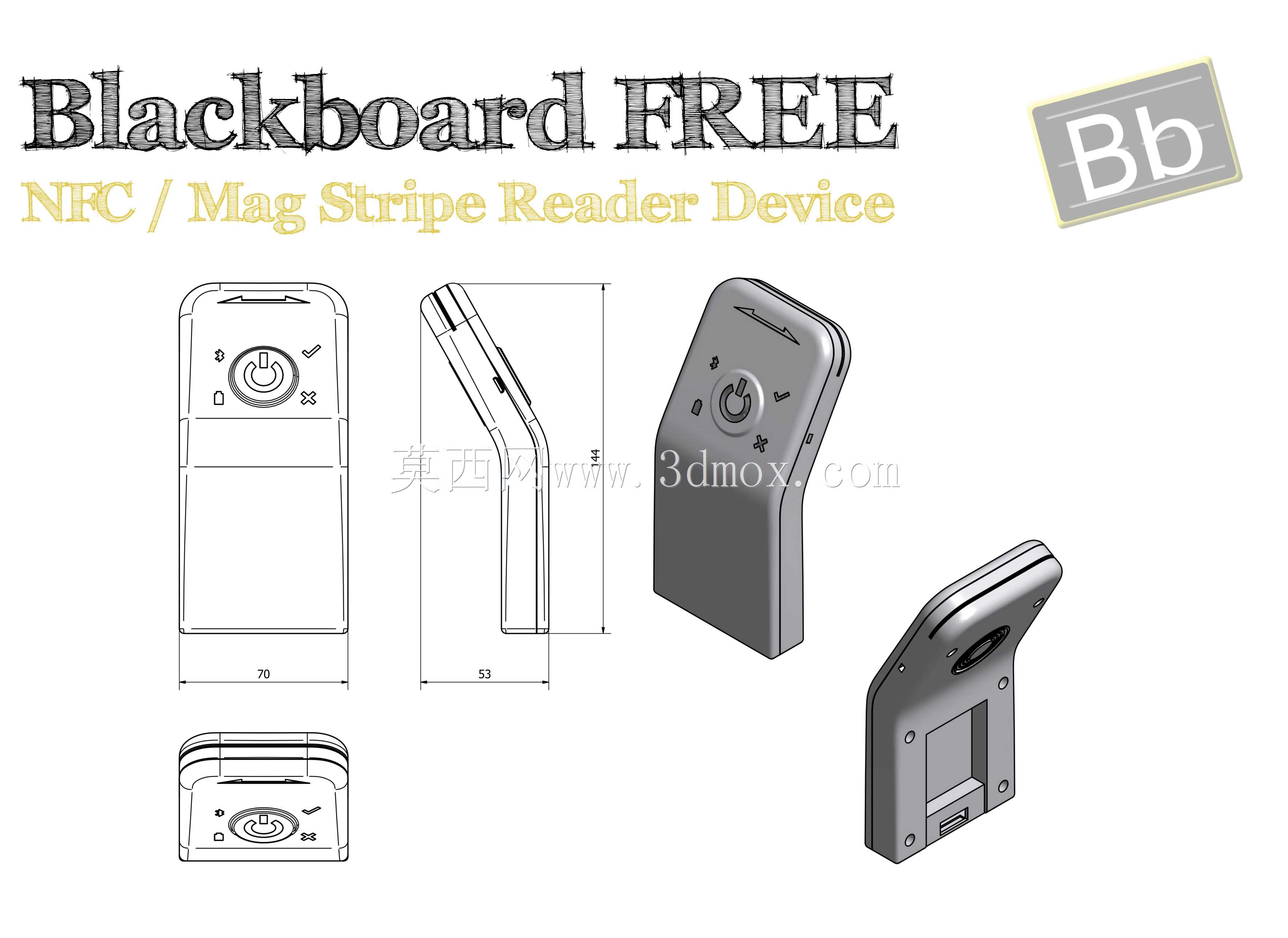

　　从安装边界看，该类设备属于桌面小型电子终端，占用面积接近手掌范围，高度明显大于宽度，后方刷卡区域需要留出卡片划过的直线空间，顶部不宜被货架、显示器或线缆遮挡。设备前方应保留操作者观察指示灯的视野，侧边留出USB线缆弯曲半径。进行外壳详细设计时，可将上下壳、面板标识区、刷卡槽、指示灯罩、USB开口和内部固定柱分别建为独立特征，便于后续检查壁厚、拔模方向和装配顺序。

　　整体结构强调低成本成型与易维护性，外壳曲面少、分型线简单，适合常规注塑加工；内部通过螺钉柱和卡扣定位电路板，装配时先将磁头、天线和线缆就位，再合壳固定。对于结构工程师而言，该模型的价值不在于复杂机构，而在于小型通讯读卡设备中人机姿态、刷卡路径、射频窗口、指示灯反馈和接口边界的协同处理。
