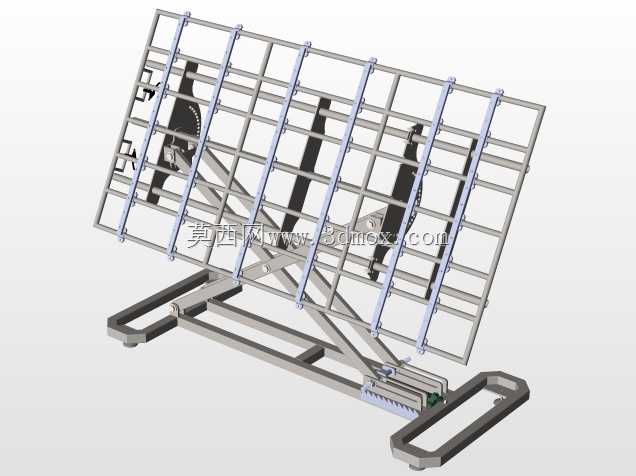

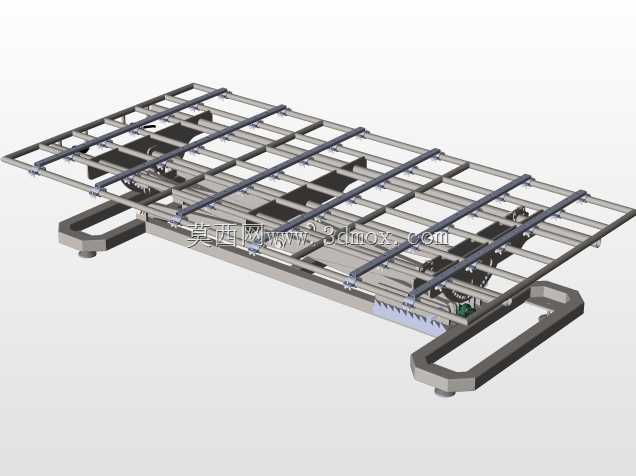

这套台架结构面向车间内长尺寸工件的工位间转运与上下料衔接场景,常见于板件加工线、长型材装配工位、仓储分拣段以及需要在两个操作位之间往复送料的自动化单元。整体采用框架式承载思路,台面由多根平行纵梁与横向连接杆组成栅格结构,既保证长跨度下的支撑刚度,又大幅降低台面自重,工件放置后可通过梁间空隙定位、避让吊装吊点或配合传感器检测。台架两端设置U型拉手式边框,既作为人工推移时的握持位,也承担端部防撞与限位作用,避免料盘推送超出行程。
驱动部分布置在台架中部下方,可见齿轮齿条啮合传动组件与导向滑轨,齿条沿台架长度方向固定,齿轮由减速动力件带动,实现台架沿导轨方向的平稳伸缩平移。两侧导轨承担竖向载荷与侧向倾覆力矩,齿轮齿条则保证长行程下的传动同步性,不会像皮带输送那样出现长距离松弛打滑。台架底部设置可调支撑脚,就位后可通过脚座调节水平度,抵消地面不平带来的导轨卡滞风险;支撑脚与机架之间采用螺栓连接,后期维护时可单独更换减震垫或调整安装高度。
从布局上看,该载台采用双层叠合伸缩结构,固定段与活动段通过导轨副嵌套,活动段可从固定段中伸出,将台面有效承载长度在收缩状态与伸展状态之间切换。收缩状态下台架整体占地长度较短,适合通道狭窄的车间布局;伸展后可覆盖两个相距较远的工位,例如将待加工板件从原料缓存位直接推送至加工设备进料口,加工完成后再反向拖回下料位,省去中间二次搬运。栅格台面的梁间距可根据常用工件尺寸调整,建模时各横梁采用标准化型材截面,通过连接件与纵梁锁固,修改梁间距即可适配不同宽度的料箱或板件,无需重新设计主体框架。
设计过程中优先考虑了安装边界:台架总宽度以两侧导轨外侧为最大轮廓,布置时需在两侧预留维护空间,用于拆装导轨滑块与润滑齿条;长度方向需按完全伸出后的行程预留前端安全距离,避免伸出后与前方设备或人员通道干涉;高度方向以底部支撑脚底面到台面承载梁顶面为工作高度,设计时需与对接设备的进料辊道或机械手取料高度对齐,高差可通过支撑脚调节量补偿。台面下方预留了动力元件与检测元件的安装空间,齿轮传动组外侧可加装防护盖板,防止加工碎屑落入啮合区造成磨损;导轨副可配置防尘刮片,在多尘车间环境下延长滑块寿命。
实际使用时,工件或料盘放置在栅格台面上,可通过台面上的定位块快速限位,动力驱动齿轮沿齿条行走,带动活动段平稳伸出至目标工位,到位后由行程开关或接近传感器反馈信号,联动上下游设备完成取放料;缩回时台架回到初始位,操作人员可在固定侧完成上下料,减少进入设备作业区的频次。框架各杆件之间多采用螺栓拼接而非整体焊接,既便于分段运输进入车间,也可在局部梁体受撞变形后单独更换,降低维护成本。整体结构兼顾了长行程输送的刚度需求与窄空间布局的灵活性,是工位间直线送料、伸缩缓存类工装的典型实现形式。
