带集尘罩皮带式物料磁选检测输送线

　　这套带集尘罩的皮带输送磁选处理线，在五金冲压边角料回收、机加工切屑分选、再生资源破碎料分拣、电子元器件引脚废料清理这类产线里十分常见。现场布置时，整机沿车间物流走向一字铺开，进料端承接上游破碎机、振动筛或者人工上料工位的出料溜槽，出料端对接下游料箱、吨袋收集位或者二次分选设备，中间封闭罩体段承担磁选分离、粉尘抽排的核心工序。

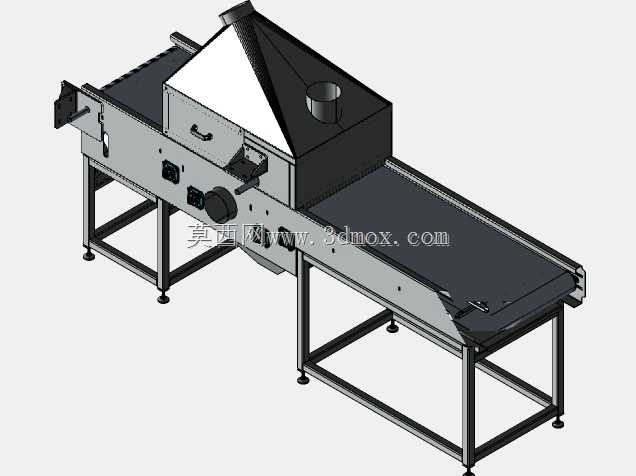

　　从结构拆分来看，整机分为三段独立机架：进料段短皮带架、中间主机罩架、出料段长皮带架，三段机架全部采用方管焊接成框式支腿结构，支腿底部配置可调脚杯，安装时可以通过脚杯螺纹调节整机水平度，抵消车间地面的平整度误差，不需要额外做预埋地基，普通环氧地坪或者水泥地面即可就位。两侧皮带架的边框采用折弯钢板焊接成型，托辊组沿皮带走向等距排布，承载皮带选用黑色耐磨橡胶带，皮带两侧加装折弯挡边，避免细碎物料在输送过程中从侧边撒漏。

　　中间的封闭主机段是整套设备的功能核心：罩体下半部分为箱体结构，侧面预留检修门、电气接线口与观察窗，日常运维时可以打开侧门清理内部磁辊表面吸附的铁杂质，也能透过观察窗查看物料在皮带表面的分布状态；罩体上半部分做成锥台形集尘斗，锥斗顶部预留圆形排风接口，现场安装时直接对接车间中央除尘系统的通风管道，设备运行过程中物料跌落、翻动产生的粉尘会被锥斗处的负压气流抽走，避免粉尘弥散到车间作业区域。磁选核心组件内置在罩体内部皮带回程端，高强度磁系固定在辊筒内部，混在非磁性物料里的铁屑、钢钉、冲压边角料会在经过磁辊区域时被吸附在皮带表面，随皮带运转到磁系作用范围之外的位置后自动脱落到专门的铁料收集槽，而非磁性的塑料、橡胶、有色金属碎料则沿皮带前端正常抛出，完成铁杂质与其他物料的自动分离。

　　设计这套设备时，首先要匹配上下游设备的节拍：皮带运行速度设计为可调模式，通过减速电机带动主动辊运转，操作人员可以根据待分选物料的粒度、含铁量调整输送速度，物料含铁占比高时适当降低带速，延长物料在磁选区的停留时间，提升分选纯度；物料流量大、含铁量低时可以提高带速，保证整线处理效率。机架分段设计的思路也兼顾了运输与进场安装的便利性，分体式机架可以拆分后通过普通车间门、货运电梯转运，不需要在现场做大量焊接拼装作业，就位后只用螺栓把三段机架的连接法兰锁紧，再校准皮带跑偏量即可投入使用。

　　安装边界方面，布置时需要在设备两侧预留不小于六百毫米的检修通道，方便人员打开侧门、更换托辊与皮带；集尘锥顶的排风接口需要预留管道安装空间，顶部距离车间顶面至少留出三百毫米的风管转弯余量；进料端的接料位置要和上游出料溜槽做软连接，避免物料直接冲击皮带造成带面损伤；出料端下方要留出足够的料箱堆放或者后续输送设备的对接高度，支腿脚杯的调节行程可以适配上下游设备的高度差，不需要额外垫高机架。电气控制部分的元件全部集成在主机侧面的安装位，走线沿机架方管内部布设，外部走线槽做防尘处理，适配车间多粉尘的作业环境，长期运行时只需要定期检查皮带张紧度、清理磁辊表面粘连的杂物即可维持稳定分选效果。
