卡宾纳双规格框架式工业作业工作站

　　这套工作站的结构设计先从现场安装边界倒推，两款配置分别对应2250mm与2430mm的整机长度，宽度方向统一控制在1800mm区间，底部承载基座高度取750mm，上部防护框架总高落在2300mm，所有外伸部件无超出基座投影的突出结构，进场时可直接通过标准2.4m宽车间通道，就位后不需要额外开挖地面基础，仅在四个底脚位置做膨胀螺栓固定即可，侧边预留600mm的维护开门空间，完全满足车间生产线旁的排布要求。

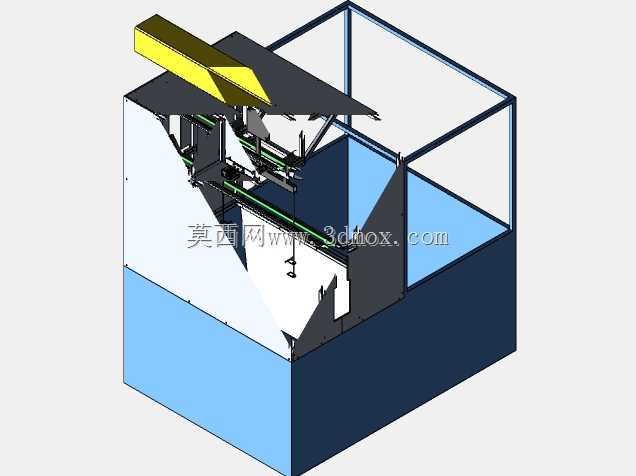

　　从实际产线用途来看，这类封闭框架工作站多用于中小型零部件的工位级加工作业、工序间缓存或者人工辅助装配场景，下半部分的封闭箱体既可以收纳电气控制元件、收集作业产生的碎屑废料，也能作为整机的配重基座，避免上部机构运行时出现晃动；上部采用铝型材拼接的通透防护框架，正面与侧面预留透明护板安装位，既可以阻挡作业过程中飞溅的切屑、工件脱出，又不会遮挡操作人员观察内部工位状态，顶部伸出的黄色悬臂构件可集成照明灯具、操作按钮盒或者辅助送料滑道，工位旁作业时无需额外架设支架。

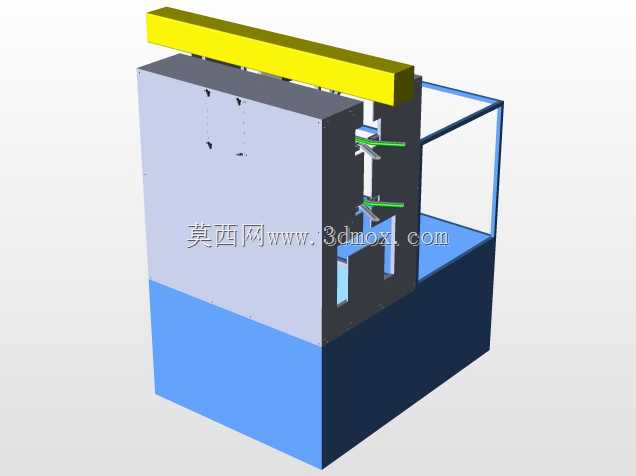

　　结构设计上没有采用复杂的一体化焊接机身，而是拆分为下部钢制焊接箱型基座、上部铝型材框架、内部作业承载台三个独立模组，下部基座使用薄钢板折弯后拼焊，外部分别做浅蓝与深蓝的分区涂装，区分废料存储区与电气安装区，基座顶面的安装法兰盘预先加工好定位销孔，上部铝型材框架通过角件与螺栓直接锁附在基座顶面，运输时可以将上下两部分拆分打包，到现场后仅需半天即可完成拼接组装，后期如果产线调整工位位置，拆分后也能使用普通液压叉车完成转运。

　　内部的作业台面采用多层布局设计，沿长度方向布置的线性导轨作为工件移送的承载导向，导轨两侧预留了标准T型槽，用户可以根据自身加工工序的需求，加装钻孔动力头、工件定位夹具、检测传感器或者小型推送气缸，框架内侧的斜向护板采用折弯钢板制作，既可以将作业产生的碎屑导向基座内部的废料抽屉，也能作为内部走线的遮蔽板，将气管、电缆全部收纳在护板后方，避免管线外露被工件剐蹭。

　　两款长度规格的差异主要面向不同的产线节拍需求，2250mm长度的版本适配单工位作业场景，一名操作人员在正面上下料即可完成全部工序，整体占地更小，适合排布在空间紧张的流水线旁；2430mm长度的版本可以在内部容纳两个作业工位，能够同时完成两道相邻工序的加工或者装配，工件在导轨上移送一次即可完成全部作业，减少工序间的二次搬运。框架的所有型材连接处都预留了传感器安装槽，安全门位置可以配套安装安全联锁开关，一旦防护门被意外打开，内部动力回路会直接切断，满足车间设备的安全规范要求。

　　整机的受力路径经过明确校核，上部框架的负载全部通过四根竖向型材传递到下部箱型基座的四个角点，基座内部焊接了交叉加强筋，即使台面放置总重300kg的工件与工装，整机的形变也能控制在0.2mm以内，不会影响上部加工工位的定位精度。机身正面预留的操作开口高度匹配人体工程学，操作人员站立时双手自然抬起即可触及台面中心位置，不需要过度俯身或者抬手，长时间作业的疲劳度更低。
