工业立式密集物料存储周转料架结构

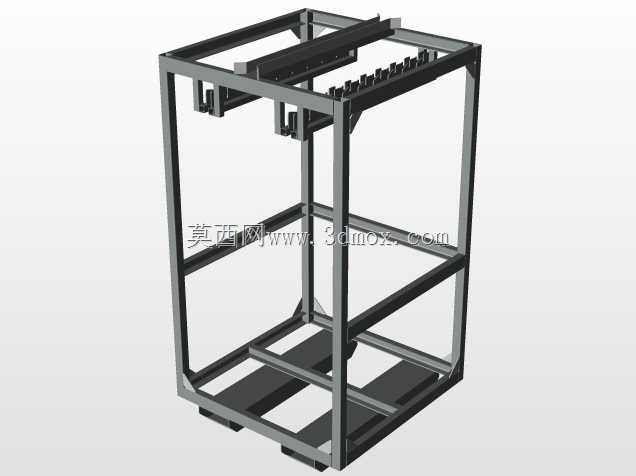

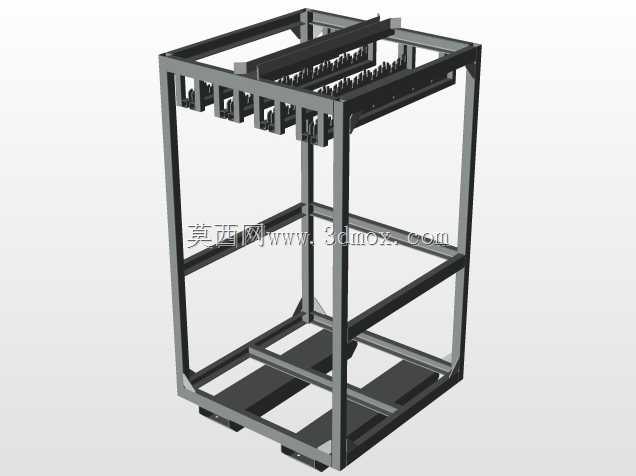

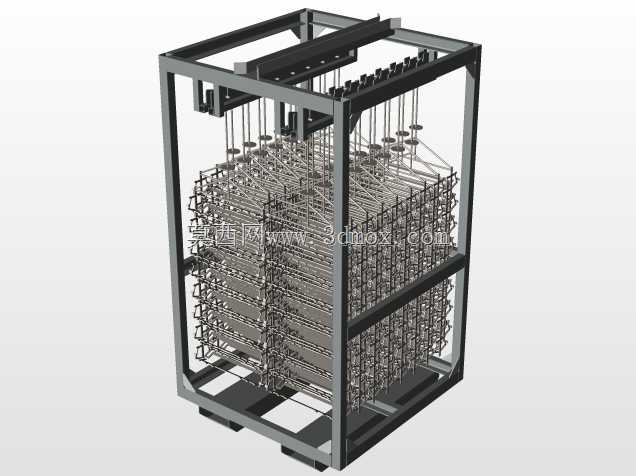

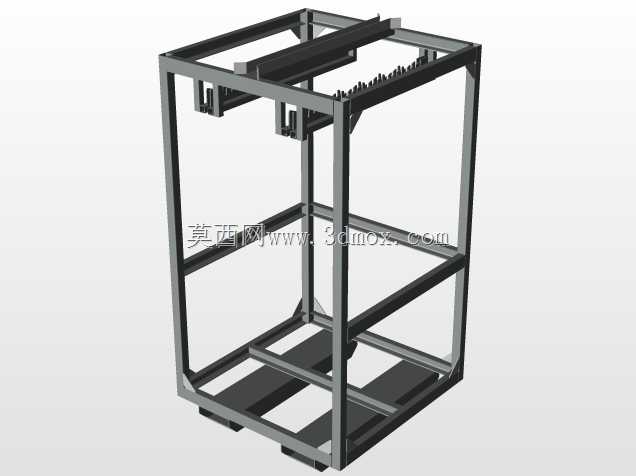

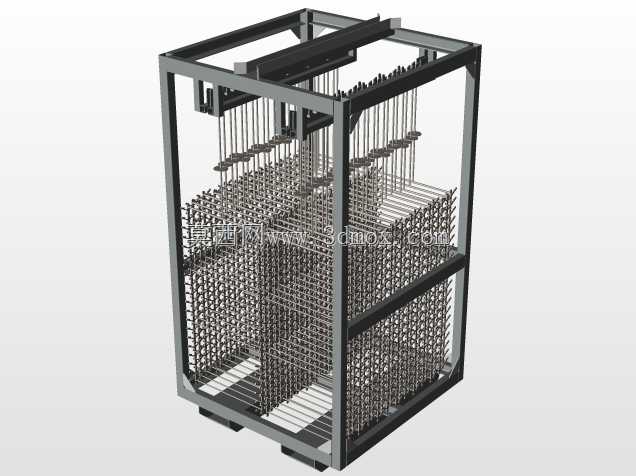

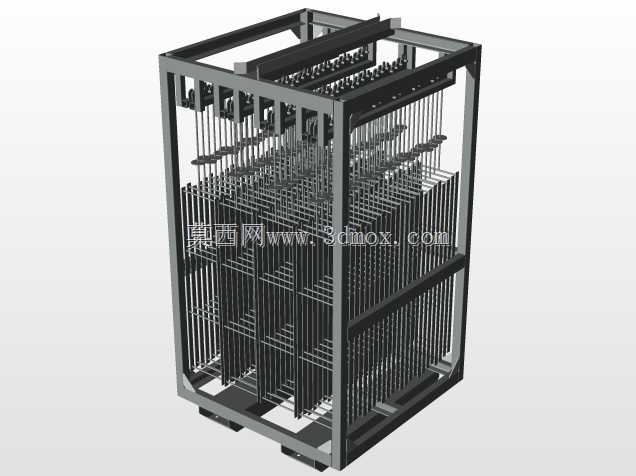

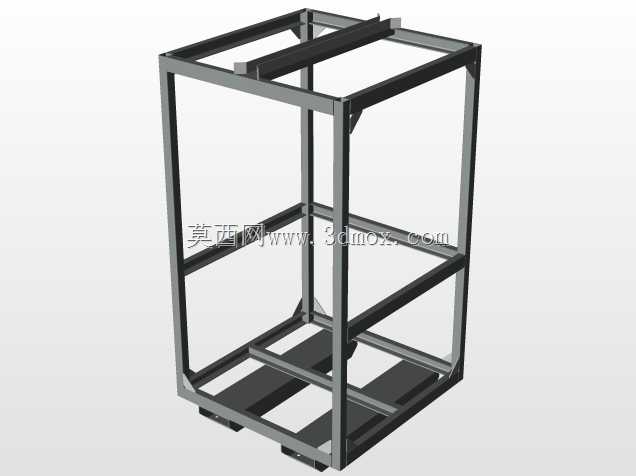

　　该结构面向车间内部工序间转运、线边暂存以及成品集中存放场景，整体采用方管焊接框架作为承载主体，底部预留叉车叉取通道，可直接配合常规内燃或电动叉车完成整架搬运，无需额外配置托盘。框架四角设置竖向主立柱，立柱之间通过顶部横梁、中部分层横梁以及底部承托梁形成闭合受力体系，搬运过程中由底部两根纵向叉套承担主要载荷，叉套与底架满焊连接并在交接处增设加强角板，避免频繁叉取时焊缝受交变载荷开裂。架体内部排布多组竖向隔条与分层承托栅格，隔条按物料外形间距均匀布置，将存放空间分隔为若干独立窄位，工件立置插入对应格位后，相邻隔条限制其侧向倾倒与相互磕碰，表面易划伤的薄片类、长杆类工件可在隔条接触位置套装柔性护套，模型中以刚性金属件表达基础骨架，

　　实际投产时可按工件重量调整护套材质与厚度。顶部设置横向压杆与端部定位件，工件装入后压杆从上方限制其向上窜动，配合叉车在厂区内经过减速带、坡道时的振动工况，防止工件跳出格位；压杆采用可翻转或可拆卸形式，装料时向上翻开让出操作空间，装满后旋转到位并通过插销锁定，操作路径不与工件吊装轨迹干涉。架体侧面保留通透视野，作业人员从通道侧即可直接观察各格位占用情况，盘点时无需逐件抽出；栅格间留有均匀通风间隙，若用于热处理后工件冷却或清洗后沥水工序，热量与残留液体可自然散出，不会在架底积聚。外形边界按标准厂区通道与货运车厢内宽约束设计，整体高度满足常规车间门洞净高要求，深度方向控制在叉车稳定搬运范围内，满载时整机重心落在叉套支撑区域中心附近，

　　短距离转运不会出现前倾趋势。框架底部四角设置支脚，料架落地时由支脚承担竖向载荷，支脚下端面可加装耐磨垫板，减少地面磨损与滑动；多个料架堆叠时，上层支脚可落入下层顶部定位套内，实现高位叠放而不发生侧向滑移，空架返回时也可套叠存放，压缩占位面积。建模过程中先以骨架草图锁定立柱、叉套与横梁的相对位置，再按格位间距阵列竖向隔条，隔条与横梁交接处保留实际焊接间隙，避免出现无厚度面或零接触干涉；所有承载杆件按方管规格赋予真实壁厚，非承载装饰件未额外设置，整体结构完全围绕装载、转运、堆叠三个核心动作展开。端部横梁上预留标识牌安装孔，可粘贴物料型号、额定载重与工位编号，现场使用时配合目视化管理快速区分不同批次工件；架体两侧可根据需要加装牵引挂钩，在自动化产线区域由AGV或牵引小车拖挂移动，挂钩位置与底架主梁直接连接，不作用于薄隔条等弱受力件。针对不同尺寸工件，隔条间距可通过更换横向安装条调整，主框架无需改动，实现同一系列料架兼容多类产品，减少车间工装种类。
