集装箱装卸钢制坡道登车桥结构

　　这套钢制坡道主要服务于集装箱门口与地面之间的临时通行场景，常见于仓库月台、堆场、厂区物流通道以及野外临时装卸点。叉车、手动液压车、小型轮式搬运设备需要从地面直接进入集装箱内部时，单纯依靠车厢底板与地面的高度差无法形成连续通行面，轮胎在跨越门槛时会产生冲击、打滑甚至卡滞。坡道板的作用就是把这段高差转化为可承受轮压的斜面，使搬运车辆能够以较低速度平稳驶入箱内，完成托盘货物、周转箱、捆装材料和设备件的装卸作业。

　　结构上采用整块花纹钢板作为承载面板，表面的凸起纹路在潮湿、带泥或轻微油污环境下仍能提供摩擦阻力。面板下方需要布置纵向梁和横向加强筋，载荷路径从轮胎接触区域向两侧边梁传递，再通过前端支撑和搭接端分散到地面或集装箱底板。叉车作业时轮压并非均布载荷，而是以前轮小面积集中作用在坡道中部或靠近箱门位置，因此建模时不能只按平板厚度估算刚度，必须结合轮距、轴距、满载重量和制动工况校核梁格间距。面板边缘设置折边或封边结构，既提高薄板的抗扭能力，也减少人员踩踏和车辆碾压时的边缘变形。

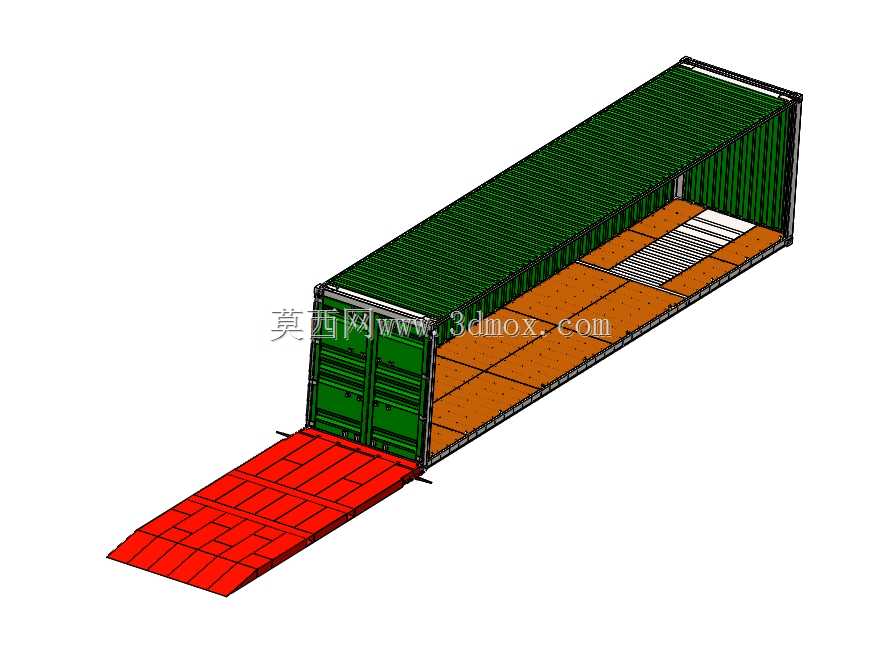

　　坡道靠近集装箱的一端设计为搭接结构，搭入箱门底板后形成稳定过渡，避免车辆驶入瞬间出现台阶冲击。另一端则落在硬化地面、枕木或可调支撑上，现场可根据集装箱底板高度调整坡度。对于标准集装箱装卸场景，坡度过大会增加叉车爬坡阻力，也会使货物重心在箱门处产生明显俯仰变化；坡度过长虽然改善通行性，却会占用更多场地并增加自重。设计时需要在通行宽度、爬坡角度、搬运设备最小离地间隙和运输收纳尺寸之间取平衡。

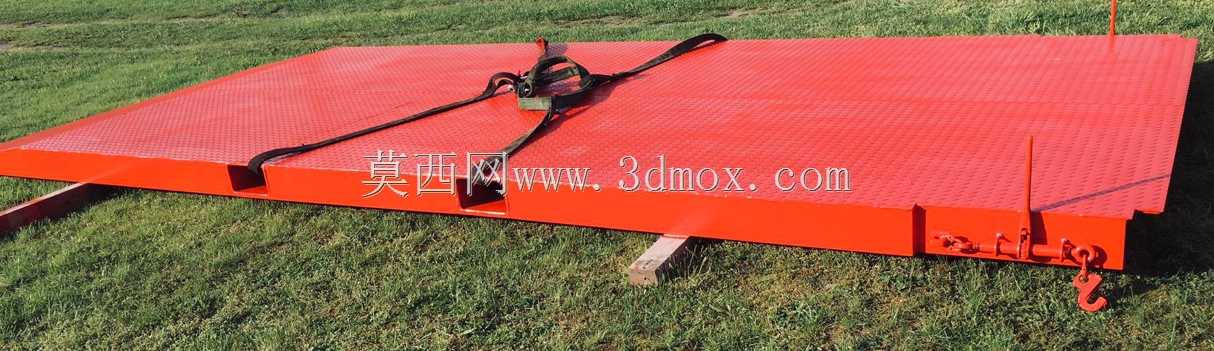

　　侧面的系固点、端部挂钩和捆绑带属于现场安全结构。坡道在转运时通常由叉车或吊装设备移动，挂钩可与牵引、起吊或车辆限位位置配合；捆绑带则用于运输过程中把坡道固定在车厢或集装箱内，防止急刹、颠簸时滑移。端部红色吊钩和连接件不仅是附件，也参与作业边界的确定：模型中需要保留其真实位置和转动范围，避免在总装布置时与叉车货叉、箱门锁杆、地面支撑件发生干涉。

　　从三维建模角度看，该类设备适合按焊接装配体思路搭建。花纹面板可作为主体零件，下方纵梁、横梁、端板、吊耳、支撑脚和紧固件分别建立，便于后续出工程图、统计材料和修改板厚。边梁与面板之间的焊缝位置应在模型中明确表达，加强筋不宜只做外观阵列，而要对应实际受力区：车辆轮迹频繁经过的中部需要更密的横向支撑，两端搭接区则重点控制局部压陷和翘曲。若用于仿真，可把叉车前轮载荷按最不利位置移动加载，观察面板挠度、边梁应力以及支撑点反力。

　　安装边界方面，坡道宽度需要大于叉车前轮外侧距离并保留人员避让余量，两侧不能紧贴集装箱门铰链或锁杆；搭接端进入箱内的长度要足以防止车辆上坡时退出门槛，但又不能干涉箱门关闭。落地端应尽量布置在平整混凝土地面，若在草地、碎石地使用，需要增加垫木或钢板扩大承压面积，否则支撑脚会下沉，导致坡道角度变化。坡道两侧还应留出操作人员站位，尤其在叉车倒退、调整货叉和摘挂捆绑带时，不能把安全通道压缩到轮胎轨迹内。

　　该结构并不追求复杂机构，而是强调厚板、梁格、支撑和系固之间的可靠配合。实际选型时，使用方会根据叉车额定载荷、轮胎形式、集装箱高度、作业频率和场地条件确定面板厚度与梁高。模型把这些结构关系完整呈现后，可直接用于物流装卸方案校核、工装图纸深化、焊接件加工以及现场布置评审，帮助设计人员在投入制造前发现坡度、宽度、搭接和吊装转运中的潜在问题。
